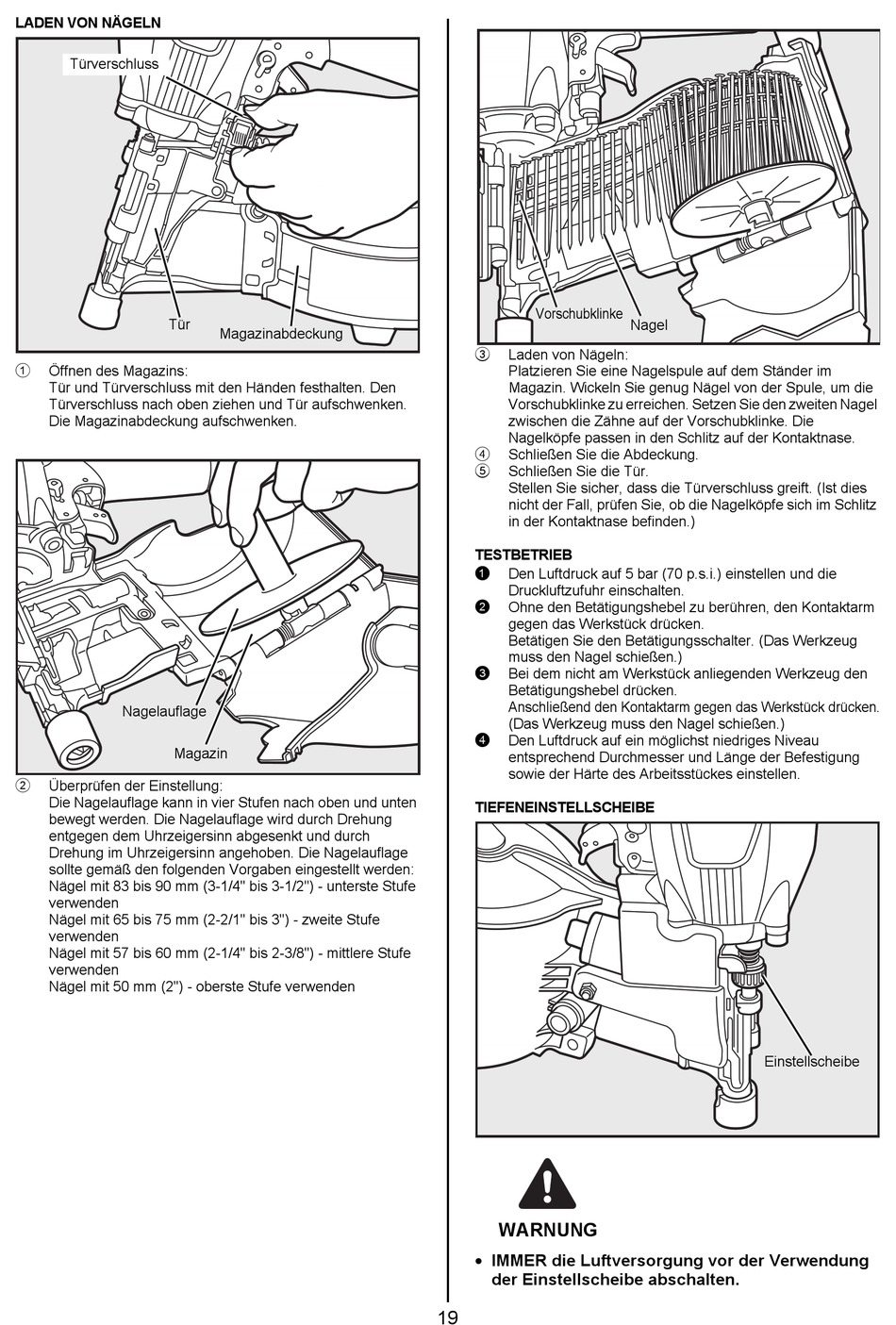

LADEN VON NÄGELN
Türverschluss
Tür
Öffnen des Magazins:
1
Tür und Türverschluss mit den Händen festhalten. Den
Türverschluss nach oben ziehen und Tür aufschwenken.
Die Magazinabdeckung aufschwenken.
Nagelauflage
Magazin
2
Überprüfen der Einstellung:
Die Nagelauflage kann in vier Stufen nach oben und unten
bewegt werden. Die Nagelauflage wird durch Drehung
entgegen dem Uhrzeigersinn abgesenkt und durch
Drehung im Uhrzeigersinn angehoben. Die Nagelauflage
sollte gemäß den folgenden Vorgaben eingestellt werden:
Nägel mit 83 bis 90 mm (3-1/4" bis 3-1/2") - unterste Stufe
verwenden
Nägel mit 65 bis 75 mm (2-2/1" bis 3") - zweite Stufe
verwenden
Nägel mit 57 bis 60 mm (2-1/4" bis 2-3/8") - mittlere Stufe
verwenden
Nägel mit 50 mm (2") - oberste Stufe verwenden
Magazinabdeckung
Vorschubklinke
3
Laden von Nägeln:
Platzieren Sie eine Nagelspule auf dem Ständer im
Magazin. Wickeln Sie genug Nägel von der Spule, um die
Vorschubklinke zu erreichen. Setzen Sie den zweiten Nagel
zwischen die Zähne auf der Vorschubklinke. Die
Nagelköpfe passen in den Schlitz auf der Kontaktnase.
4
Schließen Sie die Abdeckung.
5
Schließen Sie die Tür.
Stellen Sie sicher, dass die Türverschluss greift. (Ist dies
nicht der Fall, prüfen Sie, ob die Nagelköpfe sich im Schlitz
in der Kontaktnase befinden.)
TESTBETRIEB
1
Den Luftdruck auf 5 bar (70 p.s.i.) einstellen und die
Druckluftzufuhr einschalten.
2
Ohne den Betätigungshebel zu berühren, den Kontaktarm
gegen das Werkstück drücken.
Betätigen Sie den Betätigungsschalter. (Das Werkzeug
muss den Nagel schießen.)
3
Bei dem nicht am Werkstück anliegenden Werkzeug den
Betätigungshebel drücken.
Anschließend den Kontaktarm gegen das Werkstück drücken.
(Das Werkzeug muss den Nagel schießen.)
4
Den Luftdruck auf ein möglichst niedriges Niveau
entsprechend Durchmesser und Länge der Befestigung
sowie der Härte des Arbeitsstückes einstellen.
TIEFENEINSTELLSCHEIBE
WARNUNG
• IMMER die Luftversorgung vor der Verwendung
der Einstellscheibe abschalten.
19
Nagel
Einstellscheibe
