Hiref JCDC0200 Betriebsanleitung Seite 8

CW Version – Hydraulikkreislauf

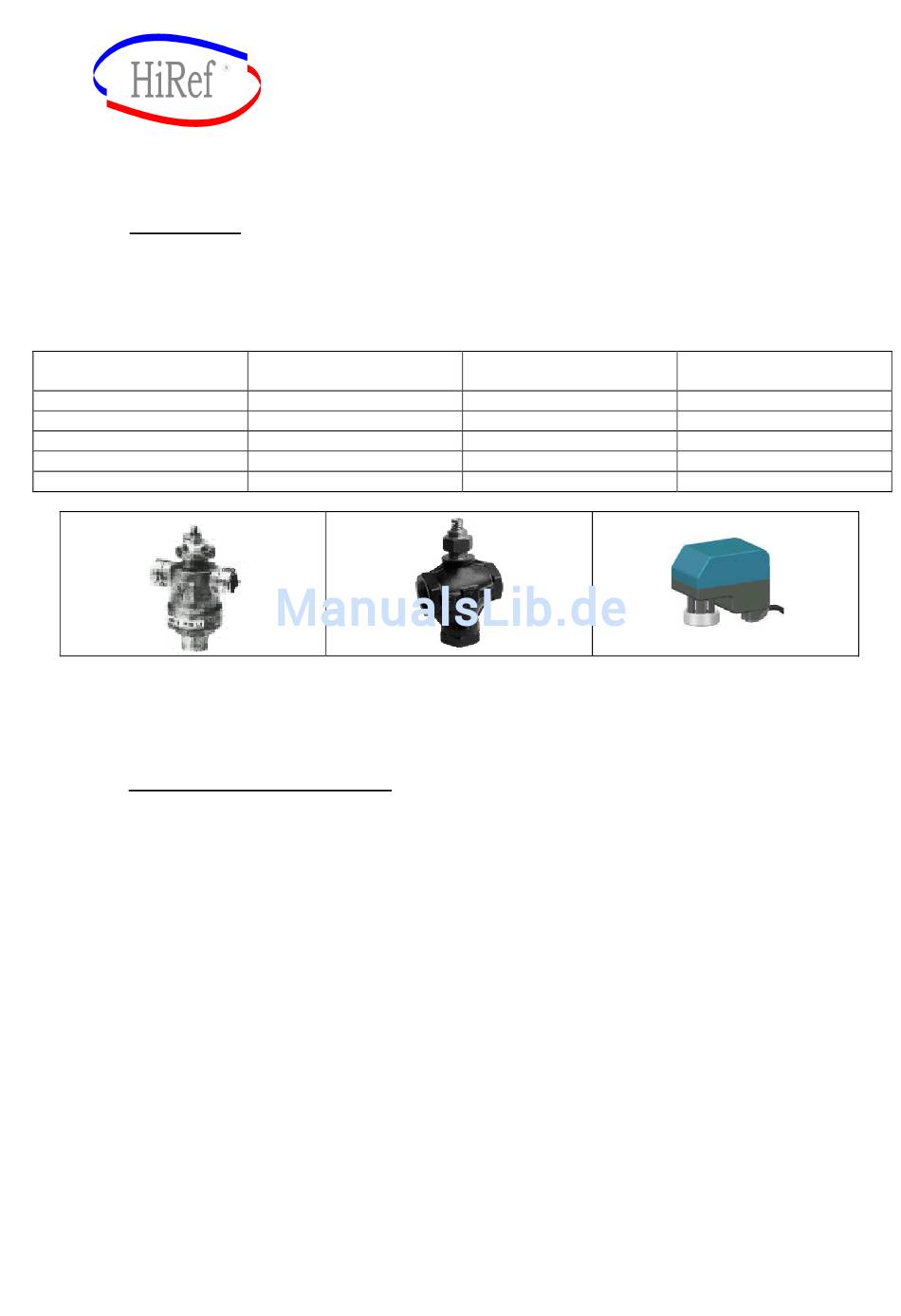

3-Wege-Ventil: standardmässig in den JREF Geräten CW-Version am Wassereingang ins Gerät
o
eingebaut. Dieses ermöglicht eine präzise Regelung des Wasservolumenstroms welches von
grundlegender Bedeutung für CCAC Anwendungen ist..
Die technischen Merkmale sind hier unten aufgeführt:
Marke / Ventil-Typ
3
Kvs Ventil (m /h)
PN Ventil
∆P max (kPa)
Dimension
Sämtliche JREF CW Geräte sind serienmässig mit 3-Wege-Ventil und mit 3-Punkt Motor
ausgestattet. Optional – für eine präzisere Kontrolle - kann auch ein Motor mit 0-10 V Signal
bestellt werden.
Entlüftung des Wasserkreislaufs: nach Anschluss des Gerätes an den Anlagenkreislauf ist es
o
notwendig den geräteinternen Wasserkreis zu entlüften. Hierzu muss das Enlüftungsventil -
welches sich geräteseitig rechts oberhalb des Sammelrohres des Wärmetauschers befindet -
geöffnet werden. Um an dieses zu gelangen muss das Frontpanel geöffnet und der Filter entfernt
werden. Dann kann mittels eines Entlüftungsschlüssels oder eines Schraubenziehers das Ventil
geöffnet werden.
File :HF61D00039B JREF-0-UM-DE_da
sistemare
High Technology in Refrigeration Devices
FRAME 1
Controlli: VMT2
4
16
250
1/2"
3 11 03
FRAME 2
Controlli:VMT2
4
16
250
1/2"
FRAME 3
Controlli: VMBT3
6,3
16
170
3/4"
Page 8 of 36
