- Seite 1 HIGH TECHNOLOGY REFRIGERATION DEVICES H T S Split- Klimasystem Verdampfereinheit Kondensatoreinheit Betriebsanleitung HTS--0--UM--DE--03 Rev. 23.06.2008...
-
Seite 3: Inhaltsverzeichnis
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Inhaltsverzeichnis Allgemeine Beschreibung ............. Aufbau . -
Seite 4: Allgemeine Beschreibung

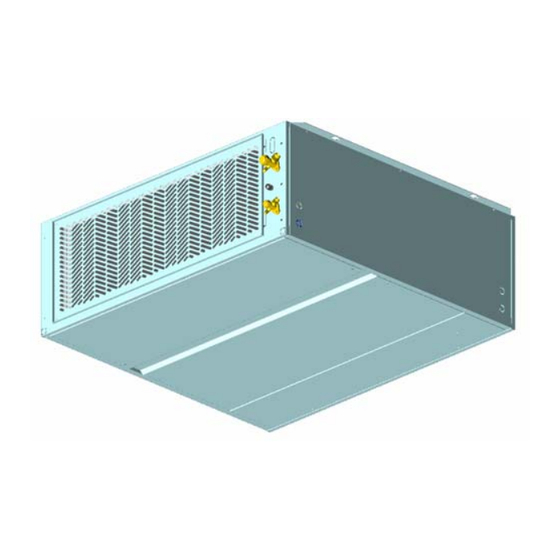

HIGH TECHNOLOGY IN REFRIGERATION DEVICES Allgemeine Beschreibung Die Split HTS ”HiRef” Telecom Einheiten bestehen aus einer internen Verdampfereinheit HTI für die Deckenmontage und einer zugehörigen, motorbetriebenen Kondensatoreinheit HTC für die Außenmontage. Sie eignen sich insbesondere für Technikräume mit elektronischen Geräten, Datenstellen und Telekommunikationsstandorten mit Nennkälteleistungen zwischen 4.5 und 14.5 kW. -
Seite 5: Mikroprozessorsteuerung
D Sequenz der Phasenverdrehung (keine Anzeige durch den Mikroprozessor, verhindert jedoch ein Starten des Kompressors). Es gelten hierzu die Angaben im Handbuch der Mikroprozessorensteuerung mit weiteren Details über eventuelle kundenspezifische Lösungen. Abb. 1 Hauptkühlkreislauf HTS 025 -- 035 VDE VERDAMPFEREINHEIT KONDENSATOREINHEIT Pos. Beschreibung Pos. - Seite 6 HIGH TECHNOLOGY IN REFRIGERATION DEVICES HTS 025 -- 035 VOM VERDAMPFEREINHEIT KONDENSATOREINHEIT Pos. Beschreibung Pos. Beschreibung Kompressor Schauglas Kondensator Niederdruckschalter (LP) Kapillarrohr Hochdruckschalter (HP) Verdampfer Kondensationsdruckaufnehmer Filtertrockner Hahn HTS 045-- 056-- 073-- 090-- 105-- 120-- 145 VERDAMPFEREINHEIT KONDENSATOREINHEIT Optional Pos.
-
Seite 7: Installationshinweise
Maschine in einwandfreiem Zustand. Eventuelle Schäden müssen unverzüglich dem LKW---Fahrer mitgeteilt und vor der Unterzeichnung auf dem Lieferprotokoll vermerkt werden. Die Firma HiRef S.p.A. bzw. der zuständige Handelsvertreter müssen sofort über den Schaden informiert werden. Der Kunde hat die Pflicht, ein detailliertes Schadenprotokoll zu erstellen. - Seite 8 HIGH TECHNOLOGY IN REFRIGERATION DEVICES Durchmesser und Anordnung der Löcher sind der untenstehenden Abbildung zu entnehmen 14.2 14.2 Modell: HTI (mm) (mm) 025---035 621.6 045---056---073---090---105 1021.6 120---145 1121.6 Draufsicht Abb. 2 Wartungsbereich HTI Einheit HTI Einheit Modell (mm) (mm) (mm) (mm) HTI 025---035---045---056---073---090---105---120---145 HTS ---0---UM ---DE ---03...
-
Seite 9: Freecooling
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Freecooling -- Kanalanbindung (Optional) Die HTI Verdampfereinheit kann u.U. bereits mit integrierter Freecooling ---Vorrichtung (Optional) geliefert werden, bei welcher für die Kühlung des Innenraums nur Außenluft gebraucht wird, ohne dass der Kompressor in Betrieb gesetzt werden muss. Die verlangte Kälteleistung wird mittels eines modulierenden Motors der Luftmengenregelung erreicht. -
Seite 10: Füllen Und Leeren Von Hts-- Anlagen
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Die für die Stromkabel und Notleitungen empfohlenen Größen sind der folgenden Tabelle zu entnehmen: Tab. 2 HTI --- Stromkabel-Größen Unterbrechungslose Modelle Netzversorgung Kabeltyp Kabeltyp Notstromversorgung HTI 025 HTI 035 HTI 045 HTI 056 HTI 073 230V / 1Ph / 50Hz 2 x 6 mm + T 6 mm... -
Seite 11: Leer
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Abb. 3 Gibbs’sches Gesetz Diagramm T tank/ambient Flaschen- -/ Fig. 1 Raumtemperatur Saturated gas Gesättigtes Gas Gesättigte Saturated liquid Flüssigkeit Enthalpie h Heat content h Leer -- und Füllmaschine Vakuumzyklus Im Allgemeinen ist ein ”langes” Vakuum besser als ”hohes”: Wenn die niedrigen Temperaturen zu schnell niedrige Druckwerte erreichen, kann dies zu einem sofortigen Verdampfen der sich eventuell niedergesetzten Feuchte führen, wobei ein Teil vereist. -
Seite 12: Ladeposition (Einzelner Punkt)
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Abb. 5 Charles’sches Gesetz Diagramm Öltemperatur Oil T Pressure Druck Kältemittel % im Öl % R..in oil Durch das Freiwerden von Kältemittel wird das Öl abgekühlt und wirkt so dem Freiwerden selber entgegen. Aus diesem Grunde sollten auch die Gehäusewiderstände falls vorhanden eingeschaltet werden. - Seite 13 HIGH TECHNOLOGY IN REFRIGERATION DEVICES Die Versorgung des Kontrollkreislaufes wird mittels eines sich im elektrischen Schaltschrank befindlichen Transformators abgeleitet. Der Kontrollkreis wird von entsprechenden Schmelzsicherungen und automatischen Schaltern in Abhängigkeit der Einheit geschützt. ELEKTRISCHE HAUPTSCHALT- - TAFEL Legende = Elektrische Versorgung für Inneneinheit (HTI); = Versorgung für Außeneinheit (HTC);...
-
Seite 14: Anlaufen
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Anlaufen Vorabkontrolle D Den elektrischen Anschluss prüfen, alle Anschlüsse müssen korrekt und alle Klemmen einwandfrei festgezogen sein. Dieser Test muss periodisch halbjährlich erfolgen. D Die Spannung an den Klemmen RST muss 400 V ±5% betragen. Die gelbe Leuchte des Relais der Phasensequenz muss an sein. -
Seite 15: Anlaufen
HIGH TECHNOLOGY IN REFRIGERATION DEVICES D Schließen Sie die Benutzerschnittstelle am Steckverbinder J10 des Mikroprozessors mit einem Telefonkabel an (Angabe im elektrischen Schaltplan der HTS ---Einheit). D Den Hauptschalter QS der HTI ---Einheit auf ON drehen. D Den automatischen Schalter Q01 der HTC---Einheit auf ON drehen. D Den Kreislauf mit Kältemittel R407C füllen. -
Seite 16: Kontrolle Der Kältemittelmenge
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Kontrolle der Kältemittelmenge D Prüfen Sie nach einigen Stunden Betrieb, dass die Kontrollleuchte der Flüssigkeit den grünen Kranz erreicht hat. Eine Gelbfärbung meldet Feuchte im Kreislauf. In diesem Fall ist eine Entwässerung des Kreislaufes erforderlich, was von fachmännischem Personal durchgeführt werden muss. -
Seite 17: Einstellung Der Betriebsparameter
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Einstellung der Betriebsparameter Allgemeines Alle Überwachungsanlagen werden werkseitig geeicht und vor dem Versand der Einheiten einer Abnahmeprüfung unterstellt. Nachdem aber die Anlage eine gewisse Zeit lang betrieben worden ist, könnte eine Kontrolle dieser Betriebs--- und Sicherheitsvorrichtungen von Vorteil sein. -
Seite 18: Wartung
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Wartung Die einzigen Bedienungen der Einheiten sind das Ein --- und Ausschalten (On und Off). Alle anderen Maßnahmen gehören zu den Wartungseingriffen und dürfen ausschließlich von geschultem und fachmännischem Personal und unter Berücksichtigung der geltenden Gesetze und Normen durchgeführt werden. Warnungen Alle in diesem Kapitel beschriebenen Eingriffe DÜRFEN AUSSCHLIESSLICH VON FACHMÄNNISCHEM UND QUALIFIZIERTEN PERSONAL durchgeführt werden. - Seite 19 HIGH TECHNOLOGY IN REFRIGERATION DEVICES Abb. 7 Kontrolle des Luftfilters Das durch das Gitter geschützte Paneel entfernen, um zum Schieber --- und Luftfiltergehäuse Zugang zu haben. Den Luftfilter heraus ziehen. Den Zustand des Filters prüfen und bei Bedarf ersetzen. Gitter Paneel Luftfilter Abb.
-
Seite 20: Reparatur Des Kühlkreislaufes
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Reparatur des Kühlkreislaufes Achtung: Im Falle von Reparaturen des Kühlkreislaufes oder von Wartungseingriffen an den Kompressoren muss die Zeit, in der der Kreislauf offen ist, auf ein Minimum verringert werden. Auch geringe Expositionszeichnungen des Esteröls an der Luft führen zu einer Aufnahme von großen Feuchtigkeitsmengen durch das Öl mit entsprechender Bildung von schwachen Säuren. -
Seite 21: Umweltschutz
Kältemittel erfolgen, damit der korrekte Prozentsatz der drei Bestandteile gewährleistet ist. Ein werkseitig mit R407C gefüllte Einheit darf ohne ausdrückliche schriftliche Genehmigung von HiRef S.p.A. nicht mit R22 oder anderen Kältemitteln gefüllt werden. Umweltschutz Das Gesetz (EWG 2037/00) zur Regelung der Verwendung von ozonschädigenden Substanzen und von für den Treibhauseffekt verantwortlichen Gasen schreibt vor, dass Gase aus Kältenanlagen nicht in die Umwelt gelangen dürfen. -
Seite 22: Problemlösung
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Problemlösung Auf diesen Seiten werden die häufigsten Fehlerursachen aufgelistet, die zu einer Betriebsstörung oder zum Ausfall des Split Klimasystem führen können. Die Unterteilung erfolgt aufgrund von einfach zu erkennenden Fehlererscheinungen. Die möglichen Ratschläge zur Abhilfe sind mit größter Vorsicht zu verfolgen, denn eine zu große Sicherheit kann bei unerfahrenem Personal auch zu schweren Verletzungen führen. -
Seite 23: Technische Daten
Schalldruckpegel (an 10m Freifeld- -Beding.) 580 x 600 x 350 630 x 990 x 360 1128x1120x5780 Abmessungen: Höhe x Länge x Tiefe Einheit- -Gewicht Optionaler Scroll --- Kompressor ür andere Spannungen wenden Sie sich bitte an HiRef S.p.A. technischen Kundendienst. HTS ---0---UM ---DE ---03... -
Seite 24: High Technology In Refrigeration Devices
HiRef S.p.A. behält sich das Recht vor, die Spezifikationen und andere in dieser Publikation enthaltene Informationen ohne Vorankündigung zu ändern. “In keinem Fall haftet HiRef für Sach- - und/oder Personenschäden, die direkt oder indirekt durch die in dieser Publikation enthaltenen Informationen verursacht werden.”...
