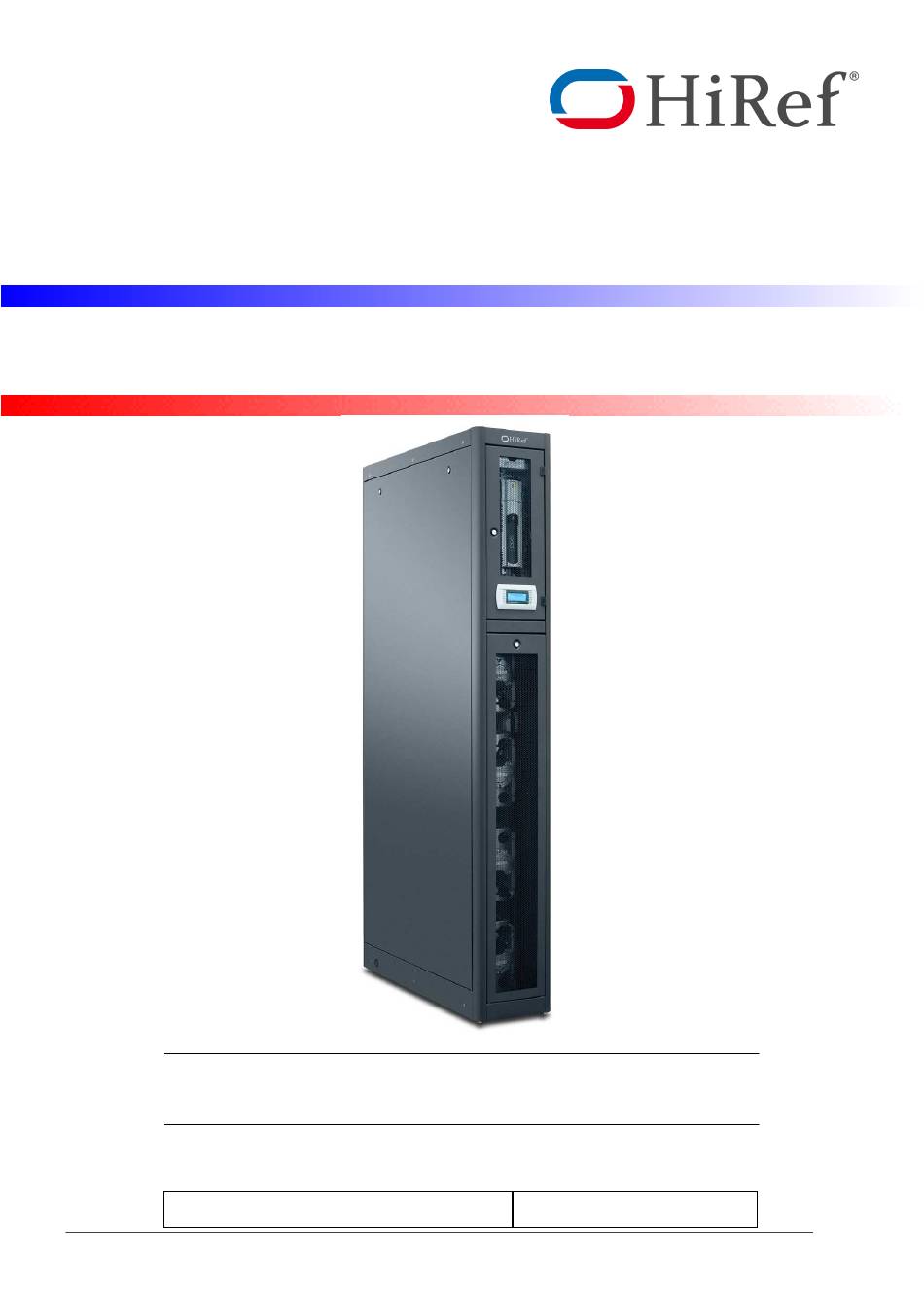

- Seite 1 HIGH TECHNOLOGY IN REFRIGERATION DEVICES HIGH TECHNOLOGY REFRIGERATION DEVICES NRCD Präzisionsklimageräte für “High Density” Anwendungen Betriebsanleitung Rev. 27.04.2015 HF61D00115C NRCD-0-UM-DE_HIREF HF61D00115C NRCD-0-UM-DE_HIREF...
- Seite 2 HIGH TECHNOLOGY IN REFRIGERATION DEVICES HF61D00115C NRCD-0-UM-DE_HIREF...
-
Seite 3: Inhaltsverzeichnis
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Inhalt Allgemeine Beschreibung....................4 Aufbau ............................5 Anwendungsgrenzen ........................6 Kühlkreis ............................6 Installationshinweise ........................9 Inspektion / Transport / Positionierung ................. 10 Inspektion bei Empfang ......................10 Anheben und Transport ......................10 Auspacken ..........................10 Positionierung .......................... -
Seite 4: Allgemeine Beschreibung

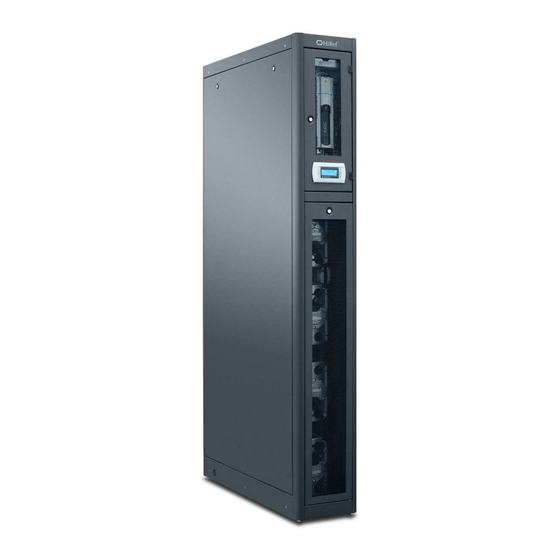

Umgebungen entworfen, in denen eine Punktkühlung (Spot Cooling) benötigt wird. Die NRCD Einheiten stellen wie alle Produkte der HiRef S.p.A. eine moderne Verbindung von Technik und Design dar: Aufgrund der Tiefe von 1200 oder 1000 mm ist die Kompatibilität mit einem Standard-Server Rack gegeben. Darüber hinaus können die NRCD Einheiten dank des innovativen Aufbaus und der ausgesuchten Hightech-Farben... -
Seite 5: Aufbau
HIGH TECHNOLOGY IN REFRIGERATION DEVICES NRCD0260_0400_0450 Pos. Beschreibung Pos. Beschreibung Radiallüfter Luftbefeuchter Schalttafel Trockenfilter Inverter Schauglas BLDC Verdichter Expansionsventil Luftfilter Flüssigkeitssammler Schalldämpfer Verdampfer Ölabscheider Aufbau NRCD Einheiten verfügen über einen selbsttragenden Rahmen, und alle Bauteile wurden mit hoch entwickelten computergesteuerten Maschinen und Spezialwerkzeugen hergestellt. Alle Bleche sind galvanisiert, und alle Außenverkleidungen sind mit RAL Farbe 7016 pulverbeschichtet, wodurch das Design und die Qualität der Einheit den neuesten IT-Geräten gerecht werden. -
Seite 6: Anwendungsgrenzen
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Anwendungsgrenzen Tab. 2 Betriebsgrenzen Grenzen Stromversorgung und Lagerbedingungen Modell NRCD0100 NRCD0260_0400_0450 Stromversorgung 230 V AC ± 10% 400 / 3+N / 50 +/-10 % -10 ° C / 90 % R.H. -10 ° C / 90 % R.H. Lagerbedingungen +60 °... - Seite 7 HIGH TECHNOLOGY IN REFRIGERATION DEVICES Schalttafel Schalttafel: Die Schalttafel wurde in Übereinstimmung mit den Richtlinien 73/23/EWG und 89/336/EWG sowie den entsprechenden Normen hergestellt und verdrahtet. Nach dem Ausschalten des Hauptschalters kann die Schalttafel über eine Tür erreicht werden. Alle Fernsteuerungen verwenden 24 V Signale, die über einen Isoliertransformator an der Schalttafel gespeist werden.
- Seite 8 HIGH TECHNOLOGY IN REFRIGERATION DEVICES Abb. 3 Hauptkühlkreislauf Ref. Beschreibung Ref. Beschreibung Invertergesteuerter Verdichter Flüssigkeitssammler HD Druckschalter Verflüssiger Druckfühler (opt.) Sicherheitsventil Kugelventil Rückschlagventil Kältemittelfilter Magnetventil Schauglas Ölmagnetventil Thermostatventil Bypassventil - Bausatz für Fernsteuerung Verdampfer Ölabscheider ND Druckschalter HF61D00115C NRCD-0-UM-DE_HIREF...
-
Seite 9: Installationshinweise
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Installationshinweise Allgemeine Vorschriften • Beim Installieren und Warten der Einheit sind die Vorschriften in dieser Anleitung strikt einzuhalten, die Anweisungen direkt an den Einheiten zu beachten und alle nötigen Vorsichtsmaßnahmen zu ergreifen. • Die unter Druck stehenden Flüssigkeiten und Gase im Kühlkreis und die elektrischen Bauteile können bei den Installations- und Wartungsarbeiten zu Gefahren führen. -
Seite 10: Inspektion / Transport / Positionierung
Die Einheit hat das Werk in einwandfreiem Zustand verlassen; alle Anzeichen auf Beschädigungen sind sofort dem Transporteur anzuzeigen und auf dem Lieferschein vor dem Unterschreiben zu vermerken. HiRef S.p.A. oder deren Vertreter müssen unverzüglich über die Schwere der Beschädigung informiert werden. Der Kunde muss einen schriftlichen Bericht einsenden, in dem alle Schadensanzeichen... -
Seite 11: Installation
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Installation Die NRCD Klimatisierungseinheit ist für alle außer aggressive Umgebungen geeignet. Keine Hindernisse in der Nähe der Einheiten anordnen und sicherstellen, dass der Luftdurchsatz nicht durch Hindernisse und/oder Rücksog behindert wird. Abb. 7 Wartungsbereich Folgende Schritte sollten durchgeführt werden, um eine ordnungsgemäße Installation sicherzustellen: •... -
Seite 12: Evakuieren Und Befüllen
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Evakuieren und Befüllen Diese Art der Arbeit muss durch Fachpersonal ausgeführt werden, das gemäß den geltenden Gesetzen und Bestimmungen arbeitet. Einführung Das gleichzeitige Vorhandensein von Wasser und Dampf macht es erforderlich, dass beide sich in einem Sättigungszustand befinden (Gibbssches Gesetz);... -
Seite 13: Evakuieren Eines Mit Kältemittel "Verunreinigten" Kreislaufs
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Abb. 9 zeigt einen Vakuumkreislauf und einen nachfolgenden optimalen Druckanstieg für die von uns gefertigten Kälteanlagen. Üblicherweise muss in größeren Kühlsystemen oder bei einem Verdacht auf zu hohe Feuchtigkeit im Kältekreislauf das Vakuum mit trockenem Stickstoff "gebrochen" werden. In diesem Fall müssen die Schritte beim Evakuieren wie zuvor beschrieben wiederholt werden. -
Seite 14: Elektrische Anschlüsse
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Elektrische Anschlüsse Allgemeine Hinweise Vor Arbeiten an elektrischen Teilen muss die Stromversorgung abgeschaltet sein. Prüfen, ob die Hauptstromversorgung den auf dem Typenschild der Einheit angegebenen Daten (Spannung, Phasenanzahl, Frequenz) entspricht. Die Stromversorgung für einphasige Lasten muss mit einem dreiadrigen Kabel mit „N“-Litze im Sternmittelpunkt erfolgen (optional: Stromversorgung ohne Nullleiter). -
Seite 15: Funktionsdiagramm
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Funktionsdiagramm Durch Wechseln der Seiten-, Front- und Rückplatten kann die Anordnung der Luftströmung geändert werden; siehe folgende Darstellungen. Abb. 11 Funktionsdiagramm LUFTSTRÖMUNGSANORDNUNG Horizontale Luftströmung Seitliche Luftströmung (Links (Rückseite - Frontseite) - Rechts) Linksseitige Rechtsseitige Luftströmung Luftströmung HF61D00115C NRCD-0-UM-DE_HIREF... -
Seite 16: Inbetriebnahme
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Inbetriebnahme Vorausgehende Prüfungen • Prüfen, ob die elektrischen Anschlüsse fachgerecht ausgeführt wurden, und ob alle Klemmen fest angezogen sind. Diese Prüfung sollte auch Bestandteil einer alle sechs Monate stattfindenden Inspektion sein. • Stromversorgung der Kurbelwannenheizung prüfen (falls vorhanden). Die Heizelemente müssen mindestens 12 Stunden vor der Inbetriebnahme der Einheit eingeschaltet werden. -
Seite 17: Kontrolle Der Kältemittelfüllung
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Kontrolle der Kältemittelfüllung • Nach ein paar Betriebsstunden prüfen, ob die Füllstandanzeige einen grünen Ring aufweist. Gelb zeigt das Vorhandensein von Feuchtigkeit im Kreislauf an. In diesem Fall muss der Kreislauf von Fachpersonal entfeuchtet werden. •... -
Seite 18: Einstellung Der Betriebsparameter
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Einstellung der Betriebsparameter Allgemeine Hinweise Alle Steuervorrichtungen werden im Werk eingestellt und getestet, bevor die Einheit ausgeliefert wird. Nachdem die Einheit jedoch eine gewisse Zeit in Betrieb gewesen ist, sollten die Betriebs- und Sicherheitsvorrichtungen kontrolliert werden. Die Einstellungen sind in Tab. -
Seite 19: Wartung
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Wartung Die einzigen, vom Benutzer auszuführenden Arbeiten sind das Ein- und Ausschalten der Einheit. Alle anderen Arbeiten gelten als Wartungsarbeiten und dürfen daher nur durch Fachpersonal ausgeführt werden, das gemäß den geltenden Gesetzen und Bestimmungen arbeitet. Warnhinweise Alle in diesem Kapitel beschriebenen Arbeiten MÜSSEN IMMER UNDAUSSCHLIESSLICH VON FACHPERSONAL AUSGEFÜHRT WERDEN. - Seite 20 HIGH TECHNOLOGY IN REFRIGERATION DEVICES Abb. 13 Inspektion des Luftfilters (Fallstrom “CW” und “DX” Version) Frontplatten entfernen, um Schrauben entfernen. an den Luftfilterraum zu gelangen. Schraube Schraube Halterungen entfernen und den oberen Unteren Filter hochziehen und entfernen Filter von der rechten Seite herausnehmen.
-
Seite 21: Reparaturen Am Kühlkreislauf
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Reparaturen am Kühlkreislauf Bei Reparaturen am Kühlkreislauf oder Wartungseingriffen an den Verdichtern sicherstellen, dass der Kreislauf für einen möglichst kurzen Zeitraum geöffnet bleibt. Auch wenn er nur sehr kurz Luft ausgesetzt ist, absorbieren Esteröle große Feuchtigkeitsmengen, wodurch sich schwache Säuren bilden. -
Seite 22: Auffüllen Mit Kältemittel R410A
HIGH TECHNOLOGY IN REFRIGERATION DEVICES 9.6 Auffüllen mit Kältemittel R410A • Kühlgas-Behälter an den 1/4 SAE Stift-Füllstutzen der Flüssigkeitsleitung anschließen. Etwas Gas ablassen, um die Luft aus der Anschlussleitung zu entfernen. • Flüssiges Kältemittel einfüllen, bis 75% der Gesamtfüllung Für (wassergekühlte) erreicht wurden. -
Seite 23: Fehlerbehebung
HIGH TECHNOLOGY IN REFRIGERATION DEVICES Fehlerbehebung Auf den nächsten Seiten finden Sie eine Liste der häufigsten Ursachen, die zu Ausfällen und Störungen der Einheit führen können. Diese Ursachen sind nach einfach erkennbaren Anzeichen aufgegliedert. STÖRUNG MÖGLICHE URSACHEN ABHILFEMAßNAHMEN Prüfen, ob sowohl Primär- als auch Nebenkreise mit Strom Keine Stromversorgung. - Seite 24 HIGH TECHNOLOGY IN REFRIGERATION DEVICES HF61D00115C NRCD-0-UM-DE_HIREF...
- Seite 25 HIGH TECHNOLOGY IN REFRIGERATION DEVICES ANM. HF61D00115C NRCD-0-UM-DE_HIREF...
- Seite 26 HIGH TECHNOLOGY IN REFRIGERATION DEVICES HF61D00115C NRCD-0-UM-DE_HIREF...
- Seite 27 HIGH TECHNOLOGY IN REFRIGERATION DEVICES HF61D00115C NRCD-0-UM-DE_HIREF...
- Seite 28 HiRef S.p.A behält sich vor, die in dieser Anleitung enthaltenen Daten und sonstigen Informationen unangekündigt zu änd ern.. In haftet HiRef S.p.A. keinem Fall für Unfälle, besondere, indirekte oder Folgeschäden jeglicher Art, einschließlich und nicht beschränkt auf entgangene Gewinne, die auf diese Anleitung oder die darin enthaltenen Informationen zurückzuführen sind od er damit HiRef S.p.A...
