Vakuum und Auffüllen der Anlagen Typ DX
Diese Arbeitsvorgänge am Gerät dürfen nur von qualifiziertem Personal ausgeführt
werden, das in der Lage ist, unter Einhaltung der geltenden Gesetze und Normen
zu arbeiten.
1. Einleitung :

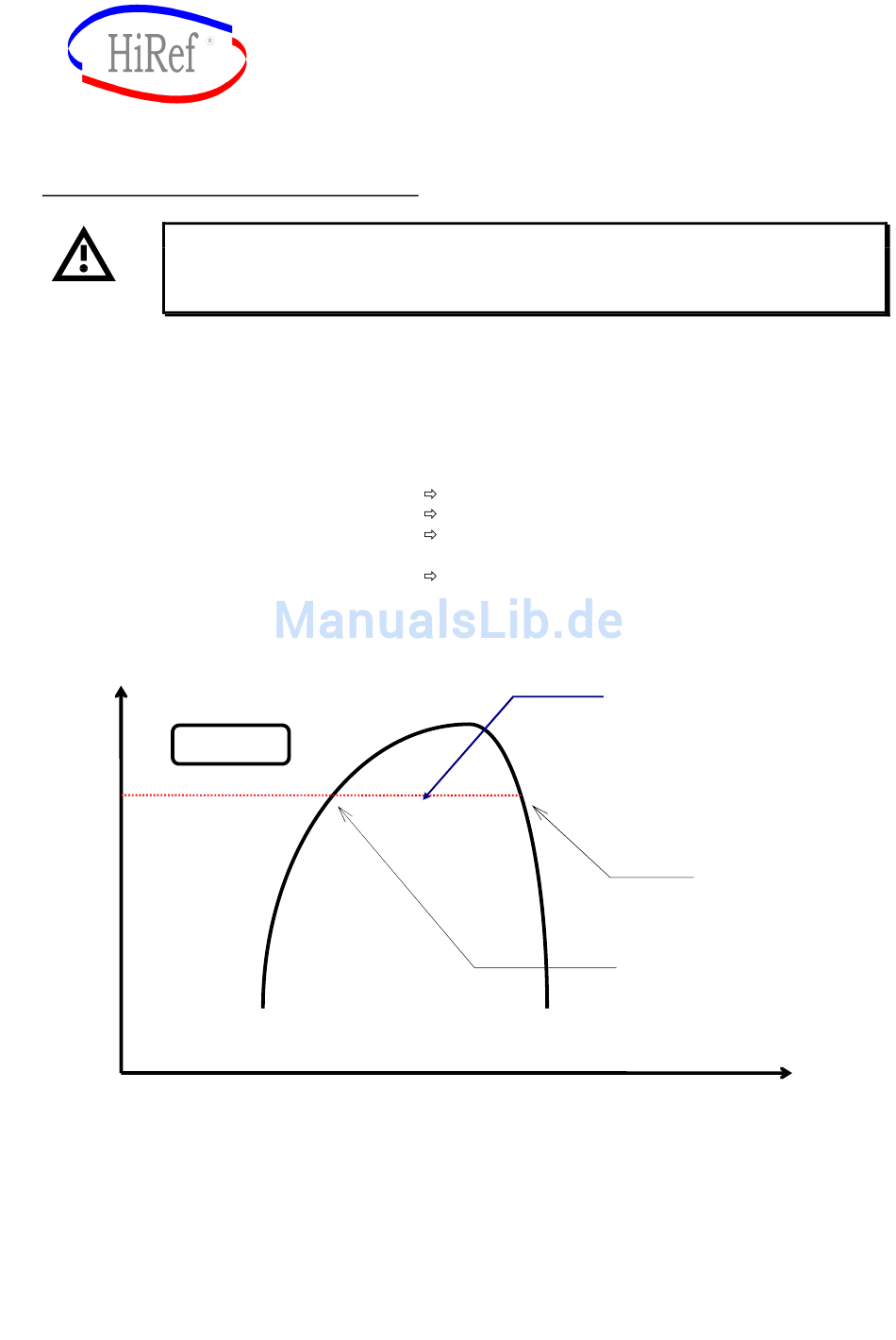

Da Flüssigkeit und Dampf gleichzeitig vorhanden sind, müssen beide in gesättigtem Zustand sein
(Gibbs'sches Gesetz), wie dies in der Abb. 1.) gezeigt ist. Der Druck in der Flasche entspricht im
Zustand des thermischen Gleichgewichts der Raumtemperatur. Die Entnahme von Kältemittel aus
dem Tank hat folgende Auswirkungen:
- Kältemittelentnahme
- Druckabfall im Tank
- Temperaturrückgang, Zustandsänderung
- Kühlung der Flüssigkeit
P
Abb. 1
File :HF61D00039B JREF-0-UM-DE_da
sistemare
High Technology in Refrigeration Devices
Druckabfall im Tank
Temperaturrückgang, Zustandsänderung
der Kühlung der Flüssigkeit selbst
Verdunstung der Restflüssigkeit und nach einiger Zeit
Wiederherstellung des ursprünglichen Drucks im Tank
Verdampfung eines Teils der Flüssigkeit auf Kosten
Wärmeaustausch
3 11 03
mit der Raumluft,
T tank/raum
Gesättigtes Gas
Gesättigte
Flüssigkeit
Enthalpie h
