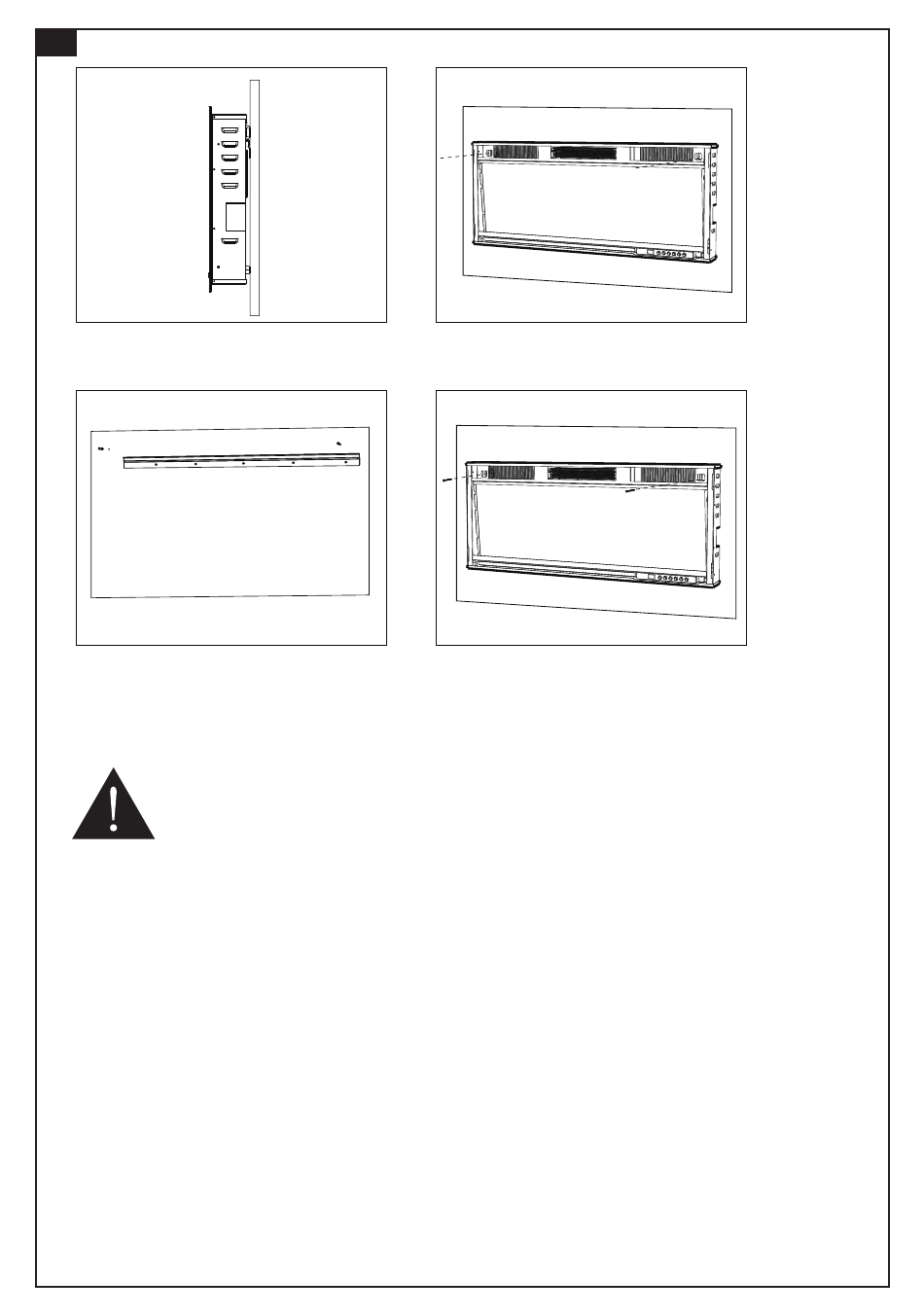

Installazione da incasso a parete/mensola
AVVERTENZA: Solo una persona qualificata può eseguire
l'installazione.
1. Rimuovere il pannello di vetro dal camino e posizionarlo in un posto morbido e
pulito. (fig.1)
2. Posizionare i cristalli decorativi nella scanalatura del camino e rimuovere la
schiuma dal vetro. (fig.2)
3. Fissare il vetro al camino e bloccarlo con le viti ST4X14. (fig.3, fig.4)
4. Selezionare una parete/mensola asciutta per aprire un foro per il camino.
Dimensione del foro secondo il diagramma sottostante. (fig.11)
5. Praticare 5 fori nel muro e installare 5 tasselli per cartongesso. (fig.5)
6. Allineare la staffa con i tasselli e stringere le 5 viti. (fig.6)
7. Appendere i 2 ganci sul retro del camino alla staffa. (fig.7)
