83100311 H1.qxd
20.06.01

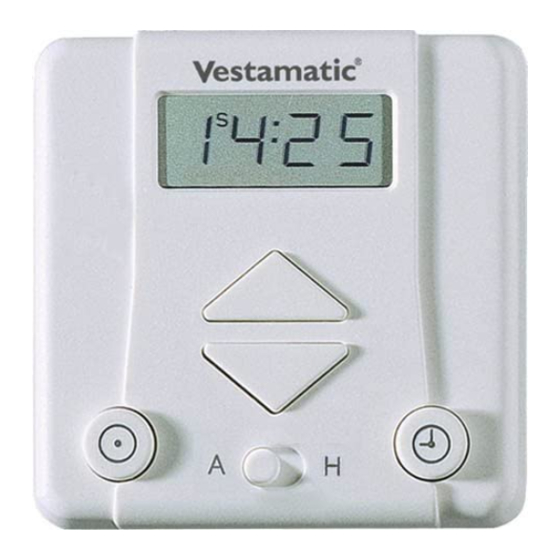

Rolltec Plus G/S 500
Montage- und Bedienungsanleitung
Installation and Operating Instructions
09:16
Seite 1
Der Kauf der Rolladensteuerung Vestamatic Rolltec Plus G/S 500 war eine
gute Entscheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt
über eine Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten
Qualitätsanforderungen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung
und hohe Zuverlässigkeit. Nehmen Sie sich bitte etwas Zeit und lesen diese Bedie-
nungsanleitung vor der Inbetriebnahme. Wir haben uns bemüht, die Programmier-
anweisungen so verständlich wie möglich zu gestalten.
Sicherheitshinweise
· Die Steuerung ist sofort auf Beschädigungen zu prüfen, im Falle der Beschädi-
gung darf das Gerät keinesfalls in Betrieb genommen werden. Sollte ein Trans-
portschaden vorliegen, so ist unverzüglich der Lieferant zu informieren.
· Beachten Sie, dass die Rolladensteuerung Vestamatic Rolltec Plus G/S 500
zum Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Beauftragen Sie
mit der Installation und der Einstellung der DIP-Schalter auf der Geräterückseite
bitte einen Elektrofachbetrieb.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung nicht gewähr-
leistet ist, so ist diese unverzüglich außer Betrieb zu nehmen und gegen unbe-
absichtigten Betrieb zu sichern. Dasselbe gilt, wenn Arbeiten an den Fenstern
oder Rolladen durchgeführt werden, an welchen diese Steuerung betrieben wird.
D
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Vestamatic Rolltec Plus
Inhaltszusammenfassung für Vestamatic Rolltec Plus
- Seite 1 83100311 H1.qxd 20.06.01 09:16 Seite 1 Der Kauf der Rolladensteuerung Vestamatic Rolltec Plus G/S 500 war eine Rolltec Plus G/S 500 gute Entscheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über eine Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten Qualitätsanforderungen hergestellt.
- Seite 2 83100311 H1.qxd 20.06.01 09:16 Seite 3 Kurzinformation / Short description Detaillierte Angaben und Programmierhinweise finden Sie auf den folgenden Seiten. Please find details and programming instructions on the following pages. A Reset-Taste B Sommer-/Winterzeit C Tageszeit D Auffahrzeit E Abfahrzeit Nach erfolgter Installation die Abdeckhaube Entspricht die momentane Einstellung nicht 1.
-
Seite 3: Inhaltsverzeichnis
83100311 H1.qxd 20.06.01 09:16 Seite 5 Inhalt Inhalt Einleitung Allgemeines Seite 5 G/S-Funktionen Allgemeines Seite 24 Hand-Steuerung Seite 6 Funktionsbeschreibung Glasbruchmelder Seite 25 Automatik-Steuerung Seite 7 Funktionsbeschreibung Sonnenschutz Seite 26 Einstellung Ansprechempfindlichkeit (Sonnenintensität) Seite 27 Programmierung Allgemeines Seite 8 der Grund- Sommer-/Winterzeit Seite 9 funktionen... -
Seite 4: Einleitung
Allgemeines Einleitung Einleitung Hand-Steuerung Der Lieferumfang der Rolladensteuerung Vestamatic Rolltec Plus G/S Die Rolladensteuerung Vestamatic Rolltec Plus G/S 500 verfügt über 500 besteht aus: einen Wahlschalter, der die Auswahl Hand-Steuerung (H) oder Auto- matik-Steuerung (A) regelt. 1. Abdeckhaube 2. Grundgehäuse Um die Hand-Steuerung zu aktivieren, Wahlschalter auf (H) stellen (ganz nach rechts schieben bis zum „Klick“). -
Seite 5: Automatik-Steuerung
Zeiten hoch und runter. Es ist aber auch Wichtig: Beachten Sie bitte, dass sich die Rolladensteuerung weiterhin möglich, den Rolladen außerhalb der programmierten Vestamatic Rolltec Plus G/S 500 bei Netzausfall nicht pro- Zeiten durch Drücken der Auf-Taste bzw. Ab-Taste hoch bzw. runter grammieren lässt. -
Seite 6: Sommer-/Winterzeit
83100311 H1.qxd 20.06.01 09:16 Seite 11 Sommer-/Winterzeit Grundfunktionen Grundfunktionen Tageszeit Im Display sehen Sie, welche Zeit eingestellt ist. Zur Einstellung der aktuellen Tageszeit bedienen Sie sich der Tasten- kombination aus Stell-Taste und Uhr-Taste. Das (S) oben links im Display steht für Sommerzeit. Die Einstellung kann wie folgt durchgeführt werden: (0S9:0ß0) 1. -
Seite 7: Hinweis
Auffahrzeit Hinweis Grundfunktionen Zur Einstellung der Auffahrzeit bedienen Sie sich der Tastenkombina- Ausgeliefert wird die Rolladensteuerung Vestamatic Rolltec Plus tion aus Stell-Taste und Auf-Taste. G/S 500 mit einer werksseitigen Einstellung folgender Auf- bzw. Ab- fahrzeiten (Tag-Funktion ist aktiv): Die Einstellung kann wie folgt durchgeführt werden: ·... -
Seite 8: Abfahrzeit
83100311 H1.qxd 20.06.01 09:16 Seite 15 Abfahrzeit Grundfunktionen Grundfunktionen Zufallsgenerator Zur Einstellung der Abfahrzeit bedienen Sie sich der Tastenkombina- Der Zufallsgenerator erzeugt eine sogenannte Zufallszeit. Sie bewirkt, tion aus Stell-Taste und Ab-Taste. dass der Rolladen mit einer Abweichung von bis zu +/-15 Minuten von den zuvor programmierten Zeiten(*) hoch- bzw. -
Seite 9: Wochen-Funktion
83100311 H1.qxd 20.06.01 09:16 Seite 17 Wochen-Funktion Sonderfunktionen Sonderfunktionen Astro-Funktion Die Wochen-Funktion ermöglicht es Ihnen, für jeden Tag der Woche Die Astro-Funktion ist im Prinzip ein elektronischer Kalender. In Ab- eine andere Auf- bzw. Abfahrzeit zu programmieren. hängigkeit aller gespeicherten Sonnenauf- und Sonnenuntergangs- Um die Wochen-Funktion zu aktivieren, müssen die DIP-Schalter auf zeiten wird so –... - Seite 10 83100311 H1.qxd 20.06.01 09:16 Seite 19 Astro-Funktion Sonderfunktionen Sonderfunktionen Astro-Funktion Merke: Aktivierung der Astro-Funktion und Einstellung der aktuellen Kalen- derwoche erfolgen in einem Programmierschritt. Liegt die programmierte Auffahrzeit vor der Sonnenaufgangszeit, fährt der Rolladen zur Sonnenaufgangszeit hoch. Drücken Sie zuerst die Stell-Taste (gedrückt halten) und danach 2 x die Tag-Taste.
-
Seite 11: Astro-Funktion / Fahrzeitkorrektur
83100311 H1.qxd 20.06.01 09:16 Seite 21 Astro-Funktion / Fahrzeitkorrektur Sonderfunktionen Sonderfunktionen Astro-Funktion – Einstellung BRD Schaltungsverlauf im Laufe eines Jahres, unter Berücksichtigung von Sommer-/ DIP 2 DIP 3 DIP 4 DIP 5 Gebiet Winterzeit, bei einer vorgewählten Auffahrzeit von 6§= Uhr und einer Abfahrzeit von 19§= Uhr. -
Seite 12: Astro-Funktion - Einstellung Europa
83100311 H1.qxd 20.06.01 09:16 Seite 23 Astro-Funktion – Einstellung Europa Sonderfunktionen Sonderfunktionen Wende-Funktion Die Wende-Funktion bewirkt, dass der Rolladen, nachdem er zur pro- DIP 2 DIP 3 DIP 4 DIP 5 Gebiet grammierten Zeit automatisch runtergefahren ist, für kurze Zeit wie- der hochfährt (z.B. -
Seite 13: Beispiel Einstellung Dip-Schalter
Sonderfunktionen G/S-Funktionen Allgemeines Die nachfolgende Tabelle zeigt die verschiedenen Einstellmöglichkeiten. Ihre Rolladensteuerung Vestamatic Rolltec Plus G/S 500 verfügt über Die Stellung von S1 entscheidet, ob die Tages- oder die Wochen- zwei weitere, sehr nützliche Zusatzfunktionen: Funktion gewählt wurde. 1. Glasbruchmelder (G) Die Funktion „Glasbruchmelder“... -
Seite 14: Funktionsbeschreibung Glasbruchmelder
83100311 H1.qxd 20.06.01 09:16 Seite 27 Funktionsbeschreibung Glasbruchmelder G/S-Funktionen G/S-Funktionen Funktionsbeschreibung Sonnenschutz Bei Glasbruch fährt der Rolladen verzögerungsfrei runter. Ist der Sonnensensor einer Sonneneinstrahlung ausgesetzt, blinkt das Sonnen-Symbol im Display. Nach 1 Minute ununterbrochener Sonnen- (0S8:0g0) einstrahlung fährt der Rolladen soweit runter, bis er den Sonnen- Im Display erscheint dann sensor bedeckt. -
Seite 15: Einstellung Ansprechempfindlichkeit (Sonnenintensität)
Der Rolladen fährt nicht automatisch hoch und runter. erfolgt über ein Potentiometer mit Hilfe des mitgelieferten Einstell- werkzeuges. Entfernen Sie hierzu die Haube der Rolladensteuerung Vestamatic Rolltec Plus G/S 500 durch leichtes Ziehen. · Ist die Spannungsversorgung gewährleistet? (Bei Stromausfall blinkt das Display) -
Seite 16: Installation
83100311 H1.qxd 20.06.01 09:16 Seite 31 Hinweise für den Elektrofachbetrieb Installation Installation Hinweise für den Elektrofachbetrieb Einbau und Grundeinstellungen: Wichtig: Eine parallele Ansteuerung von mehreren Rolladen- Antriebsmotoren lässt sich nur über Trennrelais bzw. Grup- 1. Betriebsspannung abschalten. pensteuergeräte realisieren. Bei einem Stromausfall ändert sich der Display-Kontrast. 2. -
Seite 17: Montageanleitung / Technische Daten
83100311 H1.qxd 20.06.01 09:16 Seite 33 Montageanleitung / Technische Daten Installation Installation Anschlussplan Montageanleitung Technische Daten Betriebsspannung: 230 VW, 50 Hz Leistungsaufnahme: Ausgang: 230 VW, 50 Hz Schaltleistung: 3 A, 230 VW, cos f > 0,8 Schaltzeit: 120 Sekunden Betriebstemperaturbereich: 0 – 40 °C Schutzart: IP 40 Dieses Gerät enthält eine schadstoffhaltige Batterie. - Seite 18 Für die Zusatzfunktion „Glasbruchmelder“ wird zu jeder Rolladen- melder. Simulieren Sie so einen Glasbruch. Der Rolladen sollte steuerung Vestamatic Rolltec Plus G/S 500 ein (bei größeren oder jetzt runter fahren und im Display das Glasbruch-Symbol erschei- geteilten Scheiben mehrere) Glasbruchmelder benötigt. Im nachfol- nen.
- Seite 19 Für die Zusatzfunktion „Sonnenschutz“ wird zu jeder Rolladensteuerung Um die Zusatzfunktion „Sonnenschutz“ nach erfolgter Installation zu Vestamatic Rolltec Plus G/S 500 ein Sonnensensor benötigt. Im nach- überprüfen, aktivieren Sie die Schnelllauf-Funktion, indem Sie die folgenden Text wird beschrieben, wie die Installation durchgeführt wird.
-
Seite 20: Anschlussbild
83100311 H1.qxd 20.06.01 09:16 Seite 39 Anschlussbild Übersicht Bedienungselemente Vestamatic Rolltec Plus G/S 500 Vestamatic Rolltec Plus G/S 500 - 37 - - 38 -... - Seite 21 If there is damage due to the shipping, please notify the supplier immediately. · Please note that the Vestamatic Rolltec Plus G/S 500 roller shutter control requires an operating voltage of 230 VW, 50 Hz. Make sure to contact a profes- sional electrician for the installation as well as for the setting of the DIP switches on the rear panel of the device.
- Seite 22 83100311 H1.qxd 20.06.01 09:17 Seite 43 Contents Contents Introduction General page 43 G/S functions General page 62 Manual mode page 44 Functional description broken glass indicator page 63 Automatic mode page 45 Functional description sun protection page 64 Setting the response (sun intensity) page 65 Programming General...
-
Seite 23: Introduction
Introduction Introduction Manual mode The delivery extent of the Vestamatic Rolltec Plus G/S 500 roller The Vestamatic Rolltec Plus G/S 500 roller shutter control features a shutter control includes the following items: selector switch with which manual mode (H) or automatic mode (A) can be selected. -
Seite 24: Automatic Mode
67 to 74), you can start programming. The automatic mode is now activated and the roller shutter will move Important: Please note that the Vestamatic Rolltec Plus G/S 500 up and down at the programmed times. Regardless of the pro-... -
Seite 25: Summer/Winter Time
83100311 H1.qxd 20.06.01 09:17 Seite 49 Summer/winter time Basic functions Basic functions Current time The display will indicate which time has been set. By operating the combination of set and time button you can set the current time. The (S) in the upper left hand corner of the display stands for summer time. -
Seite 26: Note
Basic functions Basic functions Up time The Vestamatic Rolltec Plus G/S 500 roller shutter control is delivered By operating the combination of set and up button you can set the up with the following manufacturer’s default up and down times (day time. -
Seite 27: Down Time
83100311 H1.qxd 20.06.01 09:17 Seite 53 Down time Basic functions Basic functions Random generator By operating the combination of set and down button you can set the The random generator generates the so-called random time which down time. causes the roller shutters to move up or down with a deviation of +/-15 minutes to the previously programmed times(*). -
Seite 28: Week Function
83100311 H1.qxd 20.06.01 09:17 Seite 55 Week function Special functions Special functions Astro function The week function enables you to program a particular up and down The Astro function is basically an electronical calendar. Depending time for each individual day of the week. on the stored sunrise and sunset times, the up or down times are In order to activate the week function, all DIP switches in the rear of automatically corrected under consideration of the geographical loca-... - Seite 29 83100311 H1.qxd 20.06.01 09:17 Seite 57 Astro function Special functions Special functions Astro function Note: Activating the Astro function and setting the current calendar week will be performed in one programming step. If the up time is programmed before sunrise, the roller shutter moves up at sunrise.
-
Seite 30: Astro Function - Germany
83100311 H1.qxd 20.06.01 09:17 Seite 59 Special functions Special functions Astro function – Germany Astro function / Run time correction Below the switching sequence is presented in the course of an entire year under con- DIP 2 DIP 3 DIP 4 DIP 5 Area sideration of summer/winter time, at an up time preset at 6:30 and a down time preset... -
Seite 31: Astro Function - Europe
83100311 H1.qxd 20.06.01 09:17 Seite 61 Astro function – Europe Special functions Special functions Reverse function After the roller shutter has moved down automatically at the pro- DIP 2 DIP 3 DIP 4 DIP 5 Area grammed time, the reverse function causes the roller shutter to shortly move up shortly for airing purposes or to let pets go outside. -
Seite 32: Example For Dip Switch Setting
G/S functions General The table below shows the various setting options. The position of S1 Your roller shutter control Vestamatic Rolltec Plus G/S 500 features determines whether day or week function was selected. two additional useful functions: 1. Broken glass indicator (G) -
Seite 33: Functional Description Broken Glass Indicator
83100311 H1.qxd 20.06.01 09:17 Seite 65 Functional description broken glass indicator G/S functions G/S functions Functional description sun protection In case of broken glass, the roller shutter moves down without delay. When the sun sensor is exposed to sun rays, the sun symbol will flash in the display. -
Seite 34: Setting The Response (Sun Intensity)
Set the response to the sun intensity with the potentiometer and the The roller shutter does not move up and down automatically. delivered adjustment tool. Carefully pull to remove the cover cap of the Vestamatic Rolltec Plus G/S 500. · Is the power supply connected? The roller shutter... -
Seite 35: Installation
83100311 H1.qxd 20.06.01 09:17 Seite 69 Notes for professional electricians Installation Installation Notes for professional electricians Installation and basic settings: Important: Parallel control of several roller shutter drive motors can only be implemented by means of isolating relays or 1. Switch off the power supply. group control devices. -
Seite 36: Installation Instructions / Technical Data
83100311 H1.qxd 20.06.01 09:17 Seite 71 Installation instructions / Technical data Installation Installation Wiring diagram Installation instructions Technical Data Power supply: 230 VW, 50 Hz Rated power: Output: 230 VW, 50 Hz Maximum load: 3 A, 230 VW, cos f > 0.8 Switching time: 120 seconds Operating temperature: 0 °C (32 °F) to +40 °C (104 °F) - Seite 37 The additional function “broken glass indicator” requires an extra Take a coin and tap the broken glass indicator with it in order to broken glass indicator for each Vestamatic Rolltec Plus G/S 500 (for simulate breaking glass. The roller shutter will now move down and larger or separated window panes).
- Seite 38 The additional function “sun protection” requires an extra sun sensor After completing the installation, activate the quick run function in for each Vestamatic Rolltec Plus G/S 500. The installation of the sun order to check the additional function “sun protection” by pushing the sensor is described below.
- Seite 39 83100311 H1.qxd 20.06.01 09:17 Seite 77 Notizen / Notes Übersicht Bedienungselemente / Overview operating elements Vestamatic Rolltec Plus G/S 500...
- Seite 40 83100311 H1.qxd 20.06.01 09:18 Seite 79 Anschlussbild / Wiring diagram Vestamatic Rolltec Plus G/S 500...
