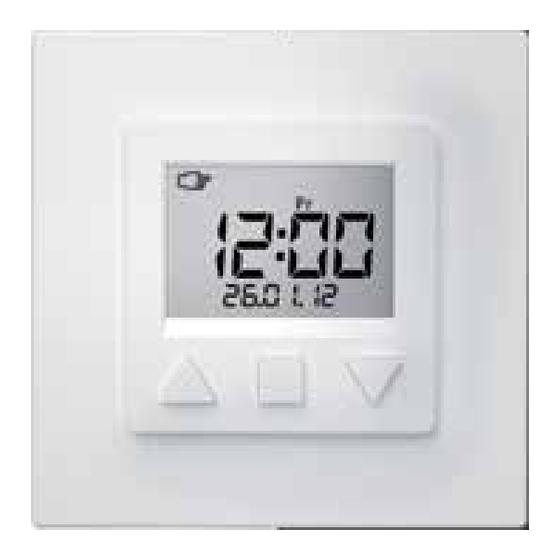

Vestamatic Smart Time Control Bedienungsanleitung

„ Einfache Bedienung und Programmierung über die drei Tasten
Handbetrieb (manuell) und Automatikbetrieb
„
(Tages- und Wochenprogramm)
„ Zufallsprogramm (Urlaubsschaltung)
„ Memory-Funktion (Schnellprogrammierung)
Vollautomatische Umstellung auf Sommer- oder Winterzeit
„
Ä
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
da die Steuerung zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen. Im Falle
einer Beschädigung darf das Gerät keinesfalls in Betrieb ge-
nommen werden. Sollte ein Transportschaden vorliegen, so
ist der Liefe rant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in
der Bedienungsanleitung beschrieben) bestimmt. Änderungen
oder Modifikationen dürfen nicht vorgenommen werden, da
ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlosse-
nen Beschattung nicht mehr gewährleistet, so ist die Steue rung
unverzüglich außer Betrieb zu setzen und gegen unbeabsich-
tigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den an -
ge schlossenen Beschattungen durchgeführt, sind diese gegen
unbefugtes Bedienen und unbeabsichtigten Betrieb zu sichern.
Betriebsspannung:
Bemessungs-Stoßspannung:
Leistungsaufnahme:
Ausgang (Auf/Ab):
Schaltleistung:
Schaltzeit:
Softwareklasse:
Betriebstemperaturbereich:
Schutzart:
Gangreserve:
Maße (L × B × H):
Farbangabe:
Konformität:
Die Entsorgung von Elektrogeräten und Batterien über den Haus müll
ist verboten.
Das nebenstehende Symbol (durchgestrichene Mülltonne nach
É
WEEE Anhang IV) weist auf die getrennte Rücknahme elektrischer
und elektronischer Geräte in den EU-Ländern hin. Werfen Sie das
Gerät oder die Batterie nicht in den Hausmüll, informieren Sie sich
über Rück gabe möglich keiten in Ihrem Gebiet und nutzen Sie zur Ent-
sorgung das Rückgabesystem.
© Vestamatic GmbH
D
Smart Time Control
Art.-Nr.:
01813336
Kurzbeschreibung
Sicherheitshinweise
Technische Daten
230VAC, 50 Hz, +/-10%
2,5 kV
< 0,5 W
230VAC, 50 Hz
250VAC, 3A, cos f > 0,8 ind.
180 Sekunden
A
0 °C bis +60 °C
IP 20
bis zu 60 Minuten
80 × 80 × 42 mm (mit Abdeckrahmen)
Einbau in UP-Gerätedosen 60 mm Ø
und 60 mm tief empfohlen
signalweiß (ähnlich RAL 9016)
p
Entsorgung
Montage- und Bedienungsanleitung
Smart Time Control
Rolladensteuerung zur manuellen oder automatischen Steuerung
von elektrisch angetriebenen Rolläden.
Hinweis:
Die Smart Time Control Art.-Nr.: 01813336 ist baugleich
mit der Time Control Easy Art.-Nr.: 01813335.
Montage und Installation
Ä
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erst in betrieb nahme.
Unsachgemäße Installation und Erstinbetriebnahme kann zu
schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen
insbesondere DIN VDE 0100/0700 sowie die geltenden Vor-
schriften der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
Hinweise für den Elektrofachbetrieb
1. Unbedingt die Sicherheitsregeln nach DIN VDE 0105 einhalten!
2. Wandhalterung auf eine geeignete tiefe Unterputz-Gerätedose befestigen
und das Uhrmodul gemäß Anschlussplan anschließen.
Achtung! Der Abdeckrahmen muss sich beim Anschluss der Kabel
bereits auf dem Uhrmodul befinden!
3. Nach erfolgtem Anschluss nun das Uhrmodul zusammen mit dem Ab-
deckrahmen vorsichtig in die zuvor montierte Wandhalterung drücken.
Wichtig! Darauf achten, dass das Uhrmodul gerade in die Wandhal-
terung gedrückt wird und dass die Kabel das Einrasten des
Uhrmoduls nicht beeinträchtigen.
4. Betriebsspannung einschalten.
5. Mit den Tasten Auf- und Abfahrt die Laufrichtung der Beschattung prüfen.
Wandhalterung
Abdeckrahmen 80 × 80 mm
Anschlussplan
1/2
D
Smart Time Control
Art.-Nr.: 01813336
Uhrmodul
50 × 50 mm
Änderungen vorbehalten!
