Web-Based Management; User Interface - Hirschmann MACH 3000 Betriebsanleitung

nach ISO/IEC 8802-3 1000BASE-LX/SX.
Zwei grüne LEDs zeigen Synchronisation
und Verbindungsstatus, zwei gelbe LEDs
zeigen Datenausgang und Datenempfang
an.
(2 GBit/s max. Vermittlungsleistung bei FDX)
Drei unterschiedliche 2 Port Gigabit ETHER-
NET Medien Module stehen zur Verfügung:
– M-GIGA 2LH-SC Singlemode für große
Distanzen,
– M-GIGA 2LX-SC Singlemode für mittlere
Distanzen
– M-GIGA 2SX-SC Multimode für kürzere
Distanzen

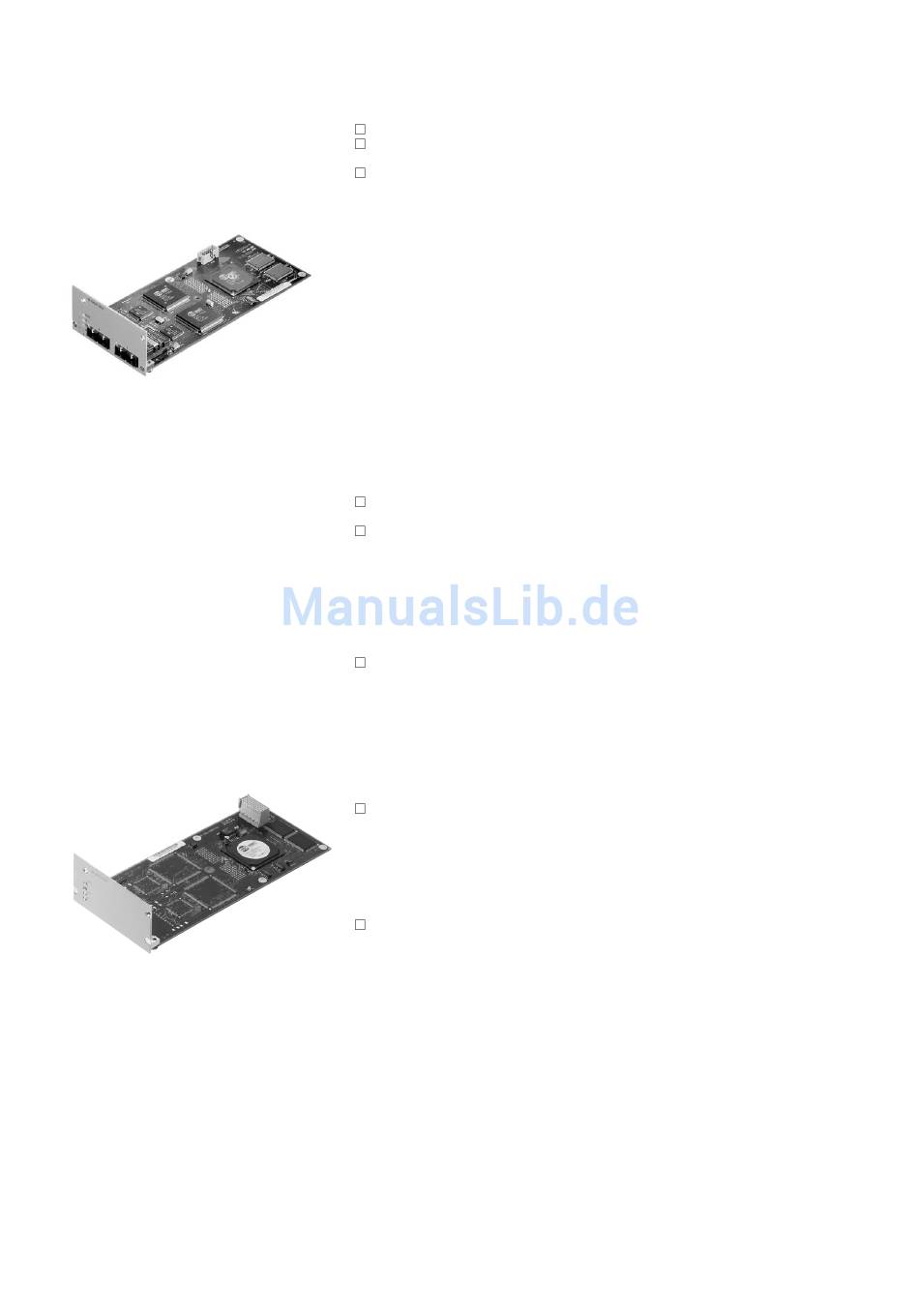

Abb. 20: Medien Modul M-GIGA 2SX-SC
Router Modul
Das Router Modul M-ROUTER besitzt 40 IP-
Interfaces und bewältigt einen Datendurch-
satz von 1 Gbit/s. Die Routing/ARP-Tabelle
umfaßt bis zu 8192 (2048) Einträge. Die
mögliche Größe der Routing/ARP-Tabelle ist
abhängig vom Basis Board. Basis Boards ab
der Seriennummer 943 679 300 ... und alle
MACH 3001 unterstützen bis zu 8192 Ein-
träge.
Eine gelbe LED zeigt den Datenverkehr an.
Jedes Basis Board in einem MACH 3000
kann ein aktives Router Modul aufnehmen.
Weitere Router Module versetzt das Basis
Board in den passiven Zustand. Das Router
Modul mit der kleinsten Sockelnummer ist
aktiv.
Das Router Modul auf Basis Boards ab der
Seriennummer 943 679 300 ... und in allen
MACH 3001unterstützt das Hirschmann
Router Redundanz Protokoll (HiRRP). HiRRP
ermöglicht Ihnen das Parallelschalten zwei-
er Router.
Abb. 21: M-ROUTER
5 Management
5.1 EINLEITUNG
Der MACH 3000 unterstützt SNMP- und
Web-based Management und bietet
dadurch umfangreiche Diagnose- und Kon-
figurationsfunktionen.

5.2 WEB-BASED MANAGEMENT

Zum Öffnen des Web-based Management
Interface benötigen Sie einen Web Browser
(Programm, das das Lesen von Hypertext
ermöglicht), zum Beispiel den Netscape
Navigator/Communicator ab der Version 6.0
oder den Microsoft Internet Explorer ab der
Version 5.5.
Starten Sie Ihren Web Browser.
Stellen Sie sicher, daß in Ihrem Browser
Javascript und Java eingeschaltet ist.
Zur Herstellung der Verbindung geben
Sie im Adreßfeld des Web Browsers die IP-
Adresse des MACH 3000, den Sie mit dem
Web-based Management administrieren
möchten, in der folgenden Form ein:
http://xxx.xxx.xxx.xxx
Hinweis: Das Web-based Interface verwen-
det das Plugin "Java™ Runtime Environ-
ment Version 1.3". Ist dieses nicht auf Ihrem
Rechner installiert, wird beim ersten Aufru-
fen des Web-based Interfaces automatisch
eine Installation über das Internet aufge-
rufen. Diese Installation ist sehr zeitauf-
wendig.
Für Windows NT-Benutzer: Deshalb brechen
Sie die Installation ab. Installieren Sie das
Plugin von der beiliegenden CDROM. Hierzu
starten Sie die Programmdatei
j2re1_3_1_07-windows-i586-i.exe
im Verzeichnis Java auf der CDROM.
Login-Fenster
Wählen Sie die gewünschte Sprache
aus.
Im Paßwort-Feld ist das Paßwort
"public", mit dem Sie über Leserechte verfü-
gen, vorgegeben. Wollen Sie mit Schreib-
rechten auf den MACH 3000 zugreifen, dann
markieren Sie den Inhalt des Paßwortfeldes
und überschreiben ihn mit dem Paßwort
"private" (Lieferzustand). Das Ändern des
Paßwortes schützt den MACH 3000 vor
unberechtigten Zugriffen.
Klicken Sie auf OK.

5.3 USER INTERFACE

Das User Interface bietet die Möglichkeit,
einige Funktionen des Management-Agen-
ten menügeführt zu bedienen. Über das
User Interface sind alle Agenten eines
MACH 3000 zugänglich.
Nach dem Verbinden des Management-
Agenten mit einem VT100-Terminal über
V.24 oder Telnet drücken Sie eine Taste. Auf
dem Bildschirm erscheint ein Fenster für die
Paßwort-Eingabe. Maximal 5 Benutzer kön-
nen gleichzeitig auf das User Interface
zugreifen (ein Benutzer über V.24, die ande-
ren über Telnet).
Geben Sie das Paßwort ein. Im Lieferzu-
stand ist das Paßwort „private" eingetra-
gen. Sie können das Paßwort später im
User Interface oder über das Web-based
Interface ändern. Beachten Sie die Schreib-
weise in Groß-/Kleinbuchstaben. Der Haupt-
menü-Bildschirm erscheint.
Bedienen des User Interface
– Die Fortbewegung des Cursors geschieht
mit den Pfeiltasten oder der Tabulatorta-
ste. Beachten Sie die Terminal-Einstellun-
gen.
– Das Umschalten vorgegebener Werte in
einem Auswahlfeld geschieht beim
Drücken der Leertaste.
– Die vorgenommenen Einstellungen wer-
den übernommen, wenn der Cursor auf
dem Feld APPLY steht und die Eingabeta-
ste gedrückt wird.
– Die unterste Zeile enthält einen Hilfstext
zu dem ausgewählten Punkt.
– Zum Verlassen des User Interfaces wählen
Sie LOGOUT im Hauptmenü und drücken
Sie die Eingabetaste.
System Parameter
Dieses Menü dient zur Eingabe von IP-
Adresse, Subnetz Maske und Gateway IP-
Adresse, VLAN ID, zur Anzeige der MAC-
Adresse des MACH 3000 und zur Durch-
führung von Plug & Play.
Weitere Funktionen siehe Handbuch.
6. Weitere Unterstützung
Bei technischen Fragen wenden Sie sich
bitte an den Hirschmann Vertragspartner in
Ihrer Nähe oder direkt an Hirschmann. Die
Adressen unserer Vertragspartner finden
Sie
– im Internet (http://www.hirschmann.de).
Darüber hinaus steht Ihnen unsere Hotline
zur Verfügung:
Tel. +49(1805) 14-1538
Fax +49(7127) 14-1551
Antworten zu häufig gestellten Fragen fin-
den Sie in den Internetseiten von Hirsch-
mann: www.hirschmann.de. Im Geschäfts-
bereich Automation and Network Solutions
gibt es unter „SERVICE" die Rubrik FAQ.
Das aktuelle Schulungsangebot zu Techno-
logie und Produkten finden Sie unter
www.hicomcenter.com.
