VEVOR M2 Benutzerhandbuch Seite 90

(1) Stellen Sie den Zeitpunkt zwischen Nadel und Greifer wie folgt ein:
1) Drehen Sie das Handrad, um die Nadelstange bis zum tiefsten Punkt ihres Hubs zu heben, und lösen Sie die Stellschraube ÿ
(Einstellen der Nadelstangenhöhe)
2) (Für eine DB-Nadel) Richten Sie die Markierungslinie A auf der Nadelstange ÿ mit dem unteren Ende der unteren Nadelstangenbuchse ÿ aus
Anschließend die Stellschraube ÿ festziehen.
(Für eine DA-Nadel) Richten Sie die Markierungslinie C auf der Nadelstange ÿ mit dem unteren Ende der unteren Nadelstangenbuchse ÿ aus
Anschließend die Stellschraube ÿ festziehen.
(Einstellposition des Hakens a)
(Für eine DB-Nadel) Lösen Sie die drei Hakenstellschrauben, drehen Sie das Handrad und richten Sie die Markierungslinie D eins aus
aufsteigende Nadelstange mit dem unteren Ende der unteren Nadelstangenbuchse ÿ
(Für eine DA-Nadel) Lösen Sie die drei Hakenschrauben, drehen Sie das Handrad und richten Sie die Markierungslinie D eine aufsteigende
Nadelstange mit dem unteren Ende der unteren Nadelstangenbuchse ÿ
4)Nachdem Sie die in den obigen Schritten beschriebenen Einstellungen vorgenommen haben, richten Sie die Spitze ÿ des Hakenblatts mit der Mitte des
Nadel ÿ. Sorgen Sie für einen Abstand von 0,04 mm bis 0,1 mm (Referenzwert) zwischen der Nadel und dem Haken
Ziehen Sie dann die Stellschrauben im Haken fest
Wenn der Abstand zwischen der Greiferspitze und der Nadel kleiner ist als der
angegebenen Wert, wird die Klingenspitze des Hakens beschädigt. Wenn der Abstand größer ist, nähen
Dies führt zum

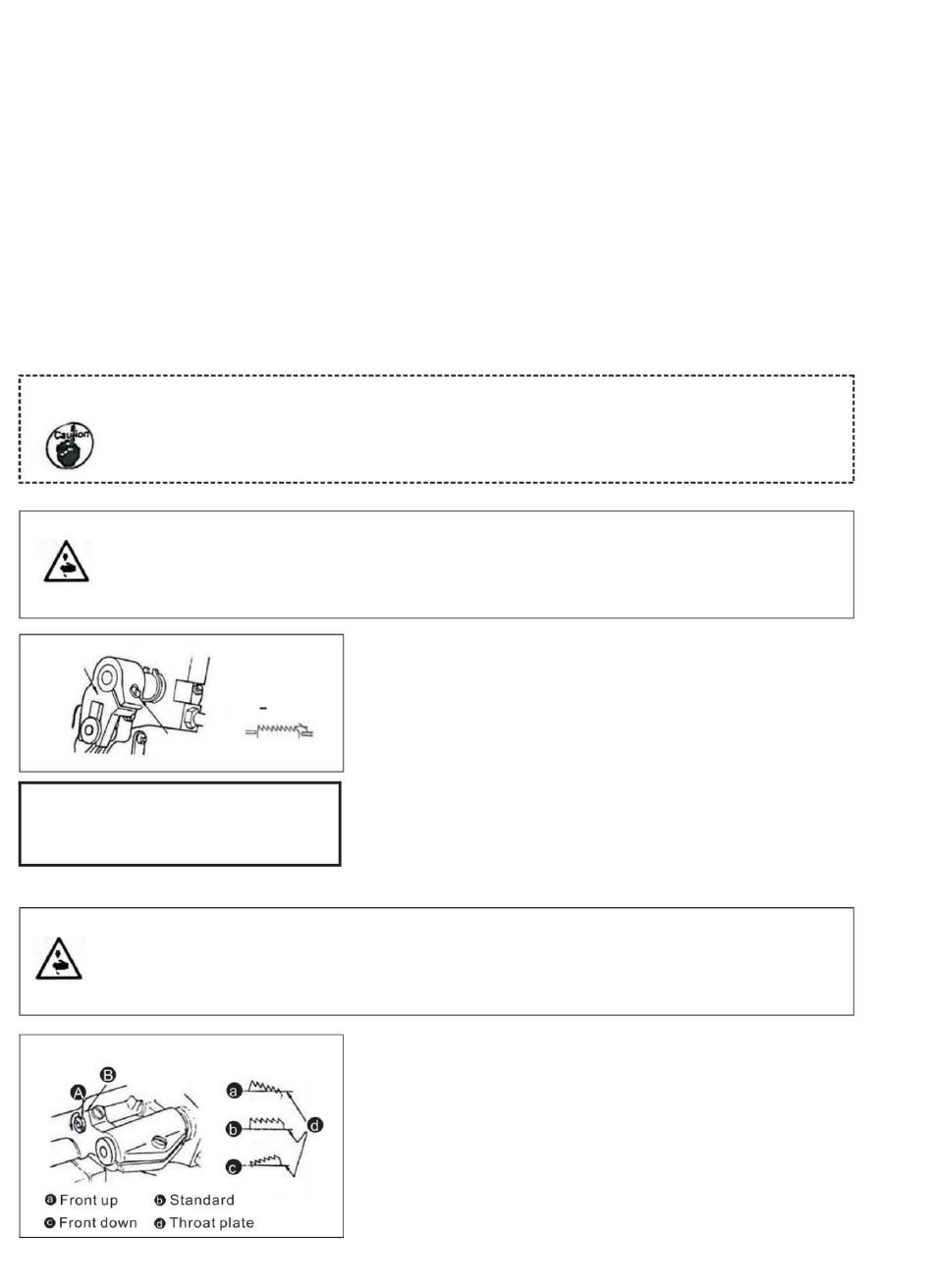

19. Höhe des Transporteurs
WARNUNG:
Schalten Sie den Strom vor Beginn der Arbeiten aus, um Unfälle durch abruptes Starten des
Nähmaschine.
Wenn der Ruhedruck nicht ausreicht, wird die
Bewegung des gegabelten Teils
wird schwer.
20. Neigung des Transporteurs
WARNUNG:
Schalten Sie den Strom vor Beginn der Arbeiten aus, um Unfälle durch abruptes Starten des
Nähmaschine.
an.
Überspringen.
So stellen Sie die Höhe des Transporteurs
ein: 1. Schraube ÿ der Kurbel ÿ
2. Bewegen Sie die Vorschubstange nach oben oder unten, um die Einstellung
0 8. 0,9 mm
3. Schraube ÿ fest anziehen
1)Die Standardneigung (horizontal) des Transporteurs wird erreicht
wenn der Markierungspunkt A auf der Transportstangenwelle mit
Markierungspunkt B auf der Vorschubwippe ÿ. (Der Markierungspunkt B neigt sich
Vorschubwippe standardmäßig um 90° nach vorne drehen).
2)Um den Transporteur mit der Vorderseite nach oben zu kippen, um zu verhindern
Kräuseln, lösen Sie die Stellschraube und drehen Sie die Vorschubstange
Welle 90 mit einem Schraubendreher in Pfeilrichtung.
lösen
1 0
vorzunehmen.
