(1) Regolare la sincronizzazione tra ago e gancio come segue:
1) Ruotare il volantino per abbassare la barra dell'ago fino al punto più basso della sua corsa e allentare la vite di fissaggio ÿ
(Regolazione dell'altezza della barra dell'ago)
2) (Per un ago DB) Allineare la linea di riferimento A sulla barra dell'ago 2 con l'estremità inferiore della boccola inferiore della barra dell'ago ÿ
quindi serrare la vite di fissaggio ÿ.
(Per un ago DA) Allineare la linea di riferimento C sulla barra dell'ago 2 con l'estremità inferiore della boccola inferiore della barra dell'ago ÿ
quindi serrare la vite di fissaggio ÿ.
(Regolazione della posizione del gancio a)
(Per un ago DB) Allentare le tre viti di fissaggio del gancio, girare il volantino e allineare la linea di riferimento D una
barra dell'ago ascendente con l'estremità inferiore della boccola inferiore della barra dell'ago ÿ
(Per un ago DA) Allentare le tre viti di fissaggio del gancio, girare il volantino e allineare la linea di riferimento D in senso ascendente
barra dell'ago con l'estremità inferiore della boccola inferiore della barra dell'ago ÿ
4) Dopo aver effettuato le regolazioni indicate nei passaggi precedenti, allineare la punta della lama del gancio ÿ con il centro di
ago ÿ . Lasciare uno spazio libero da 0,04 mm a 0,1 mm (valore di riferimento) tra l'ago e il gancio
quindi serrare saldamente le viti di fissaggio nel
Se la distanza tra la punta della lama del gancio e l'ago è inferiore a
valore specificato, la punta della lama del gancio verrà danneggiata. Se il gioco è maggiore,
saltare non darà alcun

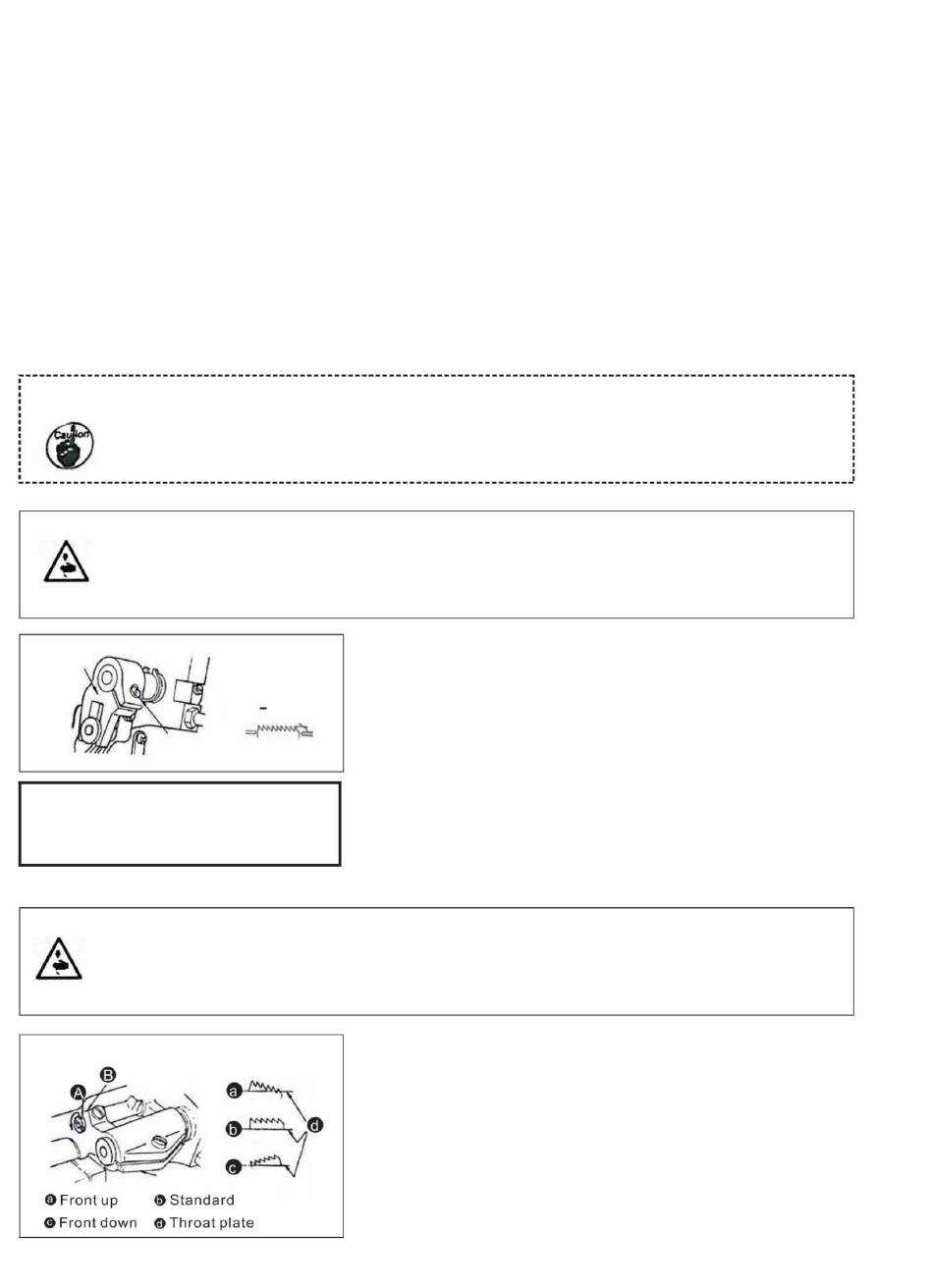

19. ALTEZZA DEL TRASPORTATORE
AVVERTIMENTO:
Spegnere l'alimentazione prima di iniziare i lavori per evitare incidenti causati dall'avvio improvviso dell'
macchina da cucire.
Se la pressione di ping calma è insufficiente, il
movimento della parte biforcuta
diventa pesante.
20. INCLINAZIONE DEL TRASPORTATORE
AVVERTIMENTO:
Spegnere l'alimentazione prima di iniziare i lavori per evitare incidenti causati dall'avvio improvviso dell'
macchina da cucire.
gancio.
risultato.
Per regolare l'altezza del trasportatore: 1.
Allentare la vite ÿ della manovella
2. Spostare la barra di avanzamento verso l'alto o verso il basso per effettuare la regolazione.
0 8. 0,9 mm
3. Serrare saldamente la vite ÿ
1) Si ottiene l'inclinazione standard (orizzontale) della griffa di trasporto
quando il punto di riferimento A sull'albero della barra di alimentazione è allineato con
punto di riferimento B sul bilanciere di alimentazioneÿ.(il punto di riferimento B è inclinato
(come standard, ruotare in avanti il bilanciere di avanzamento di 90°).
2) Inclinare la griffa di trasporto con la parte anteriore rivolta verso l'alto per evitare
arricciatura, allentare la vite di fissaggio e girare la barra di alimentazione
shaft90 nella direzione della freccia utilizzando un cacciavite.
cucire
ÿ
