VEVOR M2 Benutzerhandbuch Seite 175

Nr. Stegnamn
1
Fotinstallation
Stödstång för
2
mitten
Stödstång för
3
botten
Ansluta stativ
och bord
4
5
Lådinstallation
6
Pedalmontering installationspedallänk till pedalanvändning

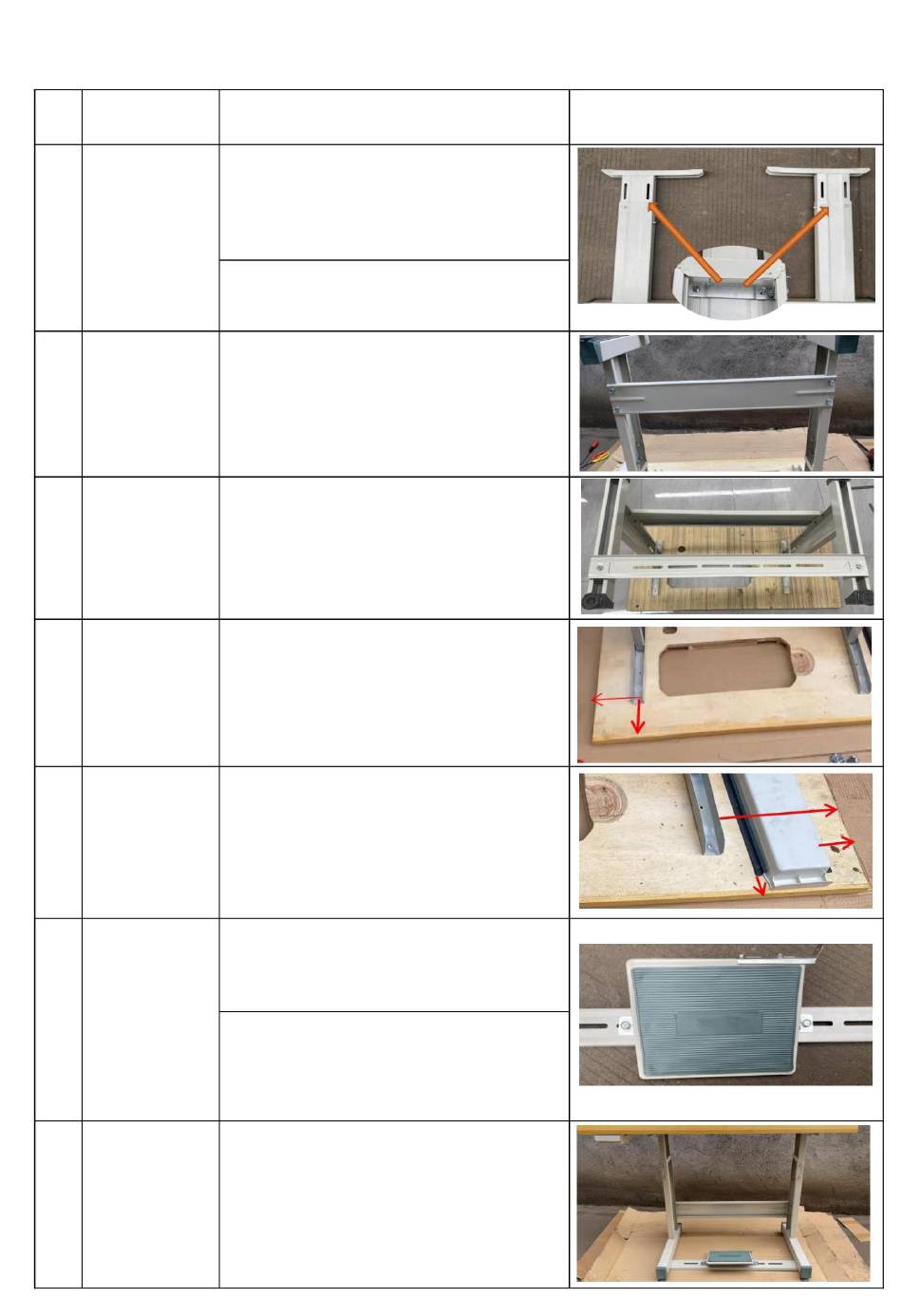

Monteringsanvisning för bord och
Delar och
Vänster ben x1, vänster ben uppåt del x1
Höger ben x1, höger benuppåtdel x1
Skruv 8*16x8, Mutter 8x8
Benkoppling x2
Anslutning av ben och övre del med skruv
8 och mutter 8 med benkoppling
Stödstång för mittläge x1
Skruv 8*16x4, Mutter 8x4
Stödstång för bottenposition x1
Skruv 8*16x2, Mutter 8x2
Träbord x1
Gängskruv 5*20x4
Avstånd från långsidan: 10 cm,
Avstånd från kortsidan: 12 cm
Låda x1, lådskena x2
Gängskruv 3*14x6
Pedal x1 Pedallänk x1 Pedal L-formad länk x2,
Skruv 8*16x2, Mutter 8x2 Skruv 6*12x2 Mutter
6x2
Skruv 6*12 och mutter 6 för montering av
pedalen på stödstången med skruv 8*16 och
mutter 8
setp
stativ
Diagram
12 cm
9 cm
19 cm
9 cm ÿ
9 cm
5 cm
