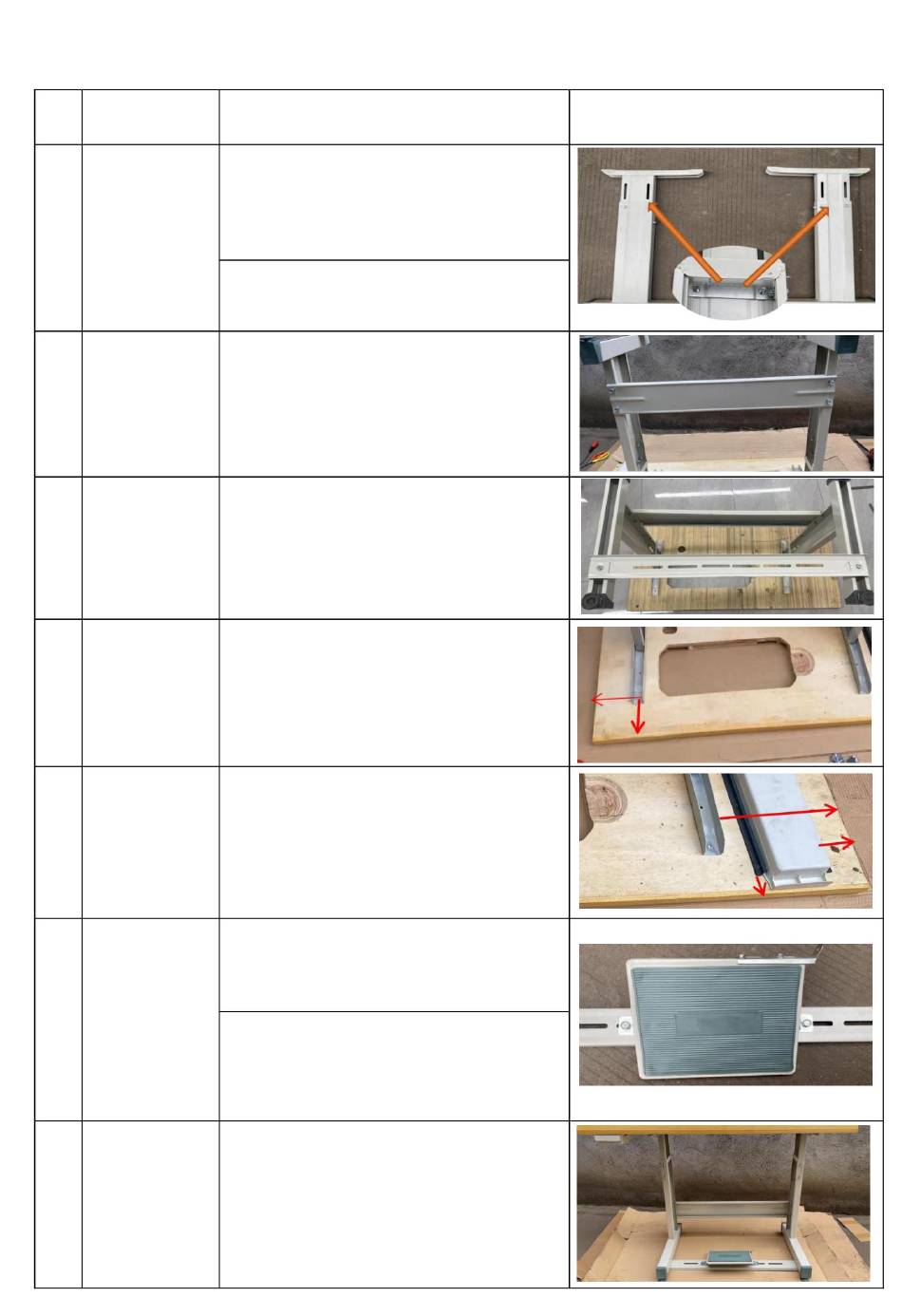

Teile Und Setp - Vevor M2 Benutzerhandbuch

Nr. Schrittname
1
Fußmontage
Stützstrebe
2
für Mitte
Stützstange
3
für Boden
Verbindung
von Ständer
4
und Tisch
5
Schubladenmontage Blechschraube 3*14x6
6
Pedalmontage
Tisch- und Ständermontageanleitung
Teile und
Linkes Bein x1, Linkes Bein hoch x1
Rechtes Bein x1, rechtes Bein hoch x1
Schraube 8*16x8, Mutter 8x8
Beinverbinder x2
Verbindung von Bein und Oberteil mittels
Schraube 8 und Mutter 8 mit
Stützstange für mittlere Position x1
Schraube 8*16x4, Mutter
Stützstange für untere Position x1
Schraube 8*16x2, Mutter 8x2
Holztisch x1
Blechschraube 5*20x4
Abstand von der langen Seite: 10cm,
Abstand von der kurzen Seite: 12
Schublade x1, Schubladenschiene x2
Pedal x1 Pedalverbindung x1 Pedal-L-
Verbindung x2, Schraube 8*16x2, Mutter 8x2
Schraube 6*12x2 Mutter 6x2
Installation Pedal Link zu Pedal verwendet
Schraube 6*12 und Mutter 6. Zur Befestigung des
Pedals an der Stützstange werden Schraube 8*16
und Mutter 8 verwendet.
Setp
Beinverbinder
8x4
cm
Diagramm
12 cm
9 cm
19 cm
9 cm ÿ
9 cm
5 cm
