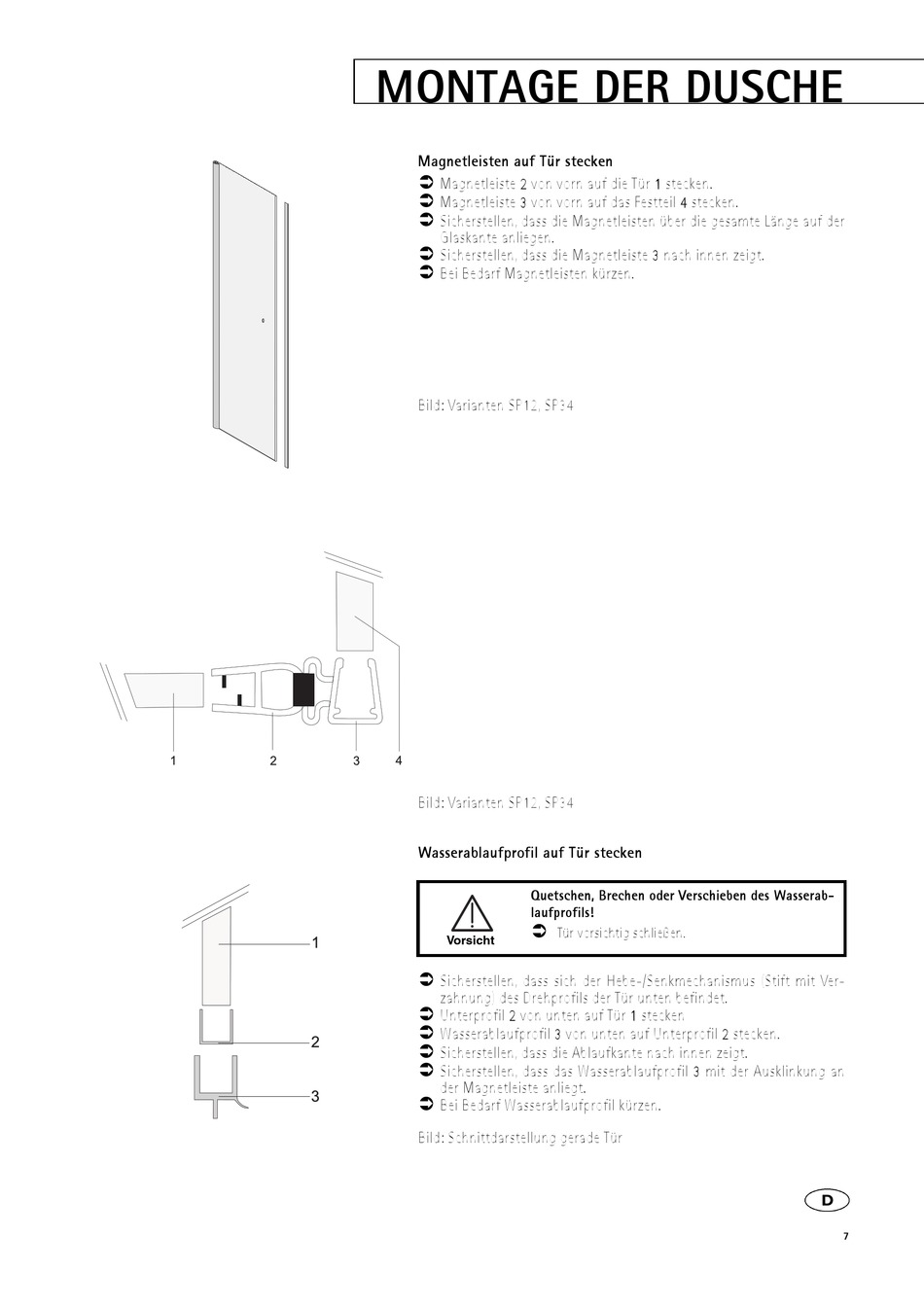

MONTAGE DER DUSCHE
Magnetleisten auf Tür stecken

Magnetleiste 2 von vorn auf die Tür 1 stecken.

Magnetleiste 3 von vorn auf das Festteil 4 stecken.

Sicherstellen, dass die Magnetleisten über die gesamte Länge auf der
Glaskante anliegen.

Sicherstellen, dass die Magnetleiste 3 nach innen zeigt.

Bei Bedarf Magnetleisten kürzen.
Bild: Varianten SP12, SP34
Bild: Varianten SP12, SP34
Wasserablaufprofil auf Tür stecken
Quetschen, Brechen oder Verschieben des Wasserab-
laufprofils!

Vorsicht

Sicherstellen, dass sich der Hebe-/Senkmechanismus (Stift mit Ver-
zahnung) des Drehprofils der Tür unten befindet.

Unterprofil 2 von unten auf Tür 1 stecken

Wasserablaufprofil 3 von unten auf Unterprofil 2 stecken.

Sicherstellen, dass die Ablaufkante nach innen zeigt.

Sicherstellen, dass das Wasserablaufprofil 3 mit der Ausklinkung an
der Magnetleiste anliegt.

Bei Bedarf Wasserablaufprofil kürzen.
Bild: Schnittdarstellung gerade Tür
Tür vorsichtig schließen.
