Betrieb
Ermittlung Strom führender Leiter (SPANNUNGS-Methode)
Der RT32 kann direkt an eingebaute Gebäudeverkabelungen geklemmt werden
und ermittelt die an der Verkabelung anliegende Spannung.
1.
Schieben Sie den Power-Schalter des Senders in die Position VOLTAGE.
Die POWER-LED schaltet sich ein.
2.
Schieben Sie den Power-Schalter des Empfängers in die Position ON. Die
POWER-LED und die SIGNAL-OK-LED schalten sich ein.
3.

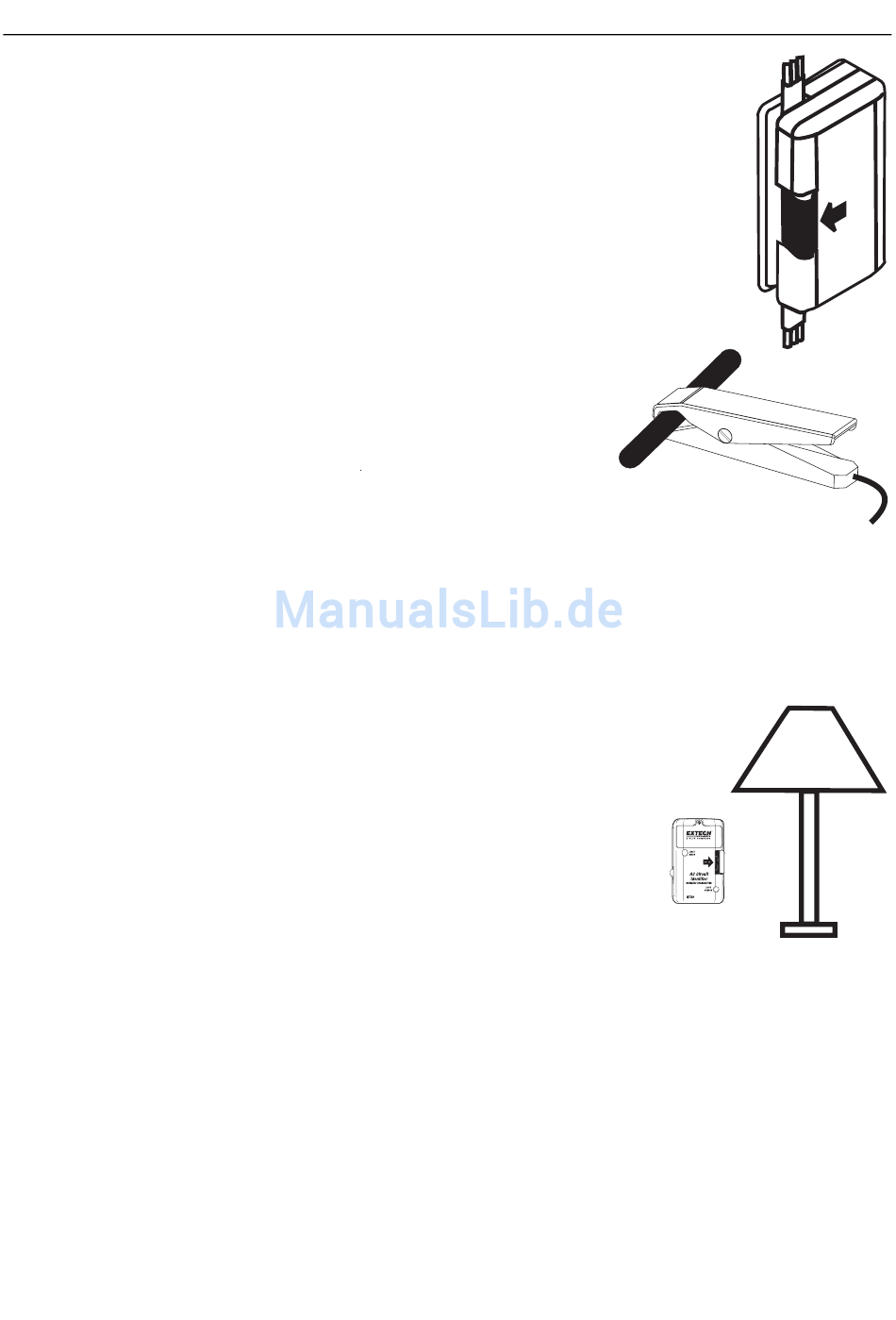

Platzieren Sie das Romex
Kabelklemme oder, alternativ, verbinden Sie den externen
Spannungsermittler mit dem Anschluss für externe Fühler und dann den
Fühler mit einem Kabel, Verlängerungskabel oder Gerätekabel.
4.
Wenn das Kabel „live" ist (es liegt Spannung an), schalten
sich die bernsteinfarbene VOLTAGE/LIGHT-LED am Sender
und die DETECT-LED am Empfänger ein.
5.
Wenn gewünscht, schalten Sie den Power/Mode-Schalter
am Empfänger in die Position Audio-OFF , um den Signalton auszuschalten.
6.
Wenn keine Spannung mehr anliegt (zum Beispiel durch
Trennen der Verbindung oder Öffnen des Trennschalters), schalten sich die Detect-LEDs und
der Signalton aus.
Hinweis: Die Benutzung externer Fühler überschreibt die Einstellung des Power/Mode-
Schalters. Die Licht-Methode kann nicht angewandt, wenn externe Fühler verbunden sind.
Ermittlung Strom führender Leiter (LICHT-Methode)
In Situationen, wo der Zugang zu Stromleitungen limitiert ist, kann der
RT32 auch Veränderung der Raumbeleuchtung ermitteln (EIN und
AUS).
1.
Schieben Sie den Power-Schalter des Senders in die Position
LIGHT. Die POWER-LED schaltet sich ein.
2.
Schieben Sie den Power-Schalter des Empfängers in die Position
ON. Die POWER-LED schaltet sich ein.
3.
Decken Sie den Lichtsensor am Sender ab und drücken Sie die
Taste Licht-Sollwert.
4.
Setzen Sie den Lichtsensor der Lichtquelle aus. Die
VOLTAGE/LIGHT-LED am Sender und die DETECT-LED am Empfänger schalten sich ein.
5.
Wenn die Lichter ausgeschaltet werden, schalten sich die VOLTAGE/LIGHT-LED am Sender
und die DETECT-LED am Empfänger aus und zeigen damit an, dass das Licht ausgeschaltet
wurde und kein Strom mehr anliegt.
Hinweis: Prüfen Sie vor der Benutzung immer den Licht-Ein/Aus-Betrieb auf korrekte
Empfindlichkeit und Ermittlung.
TM
/nm-Kabel (Wechselstromkabel) direkt in der
3
RT32-EU-GE-V2.3-4/12
