3 x Montage

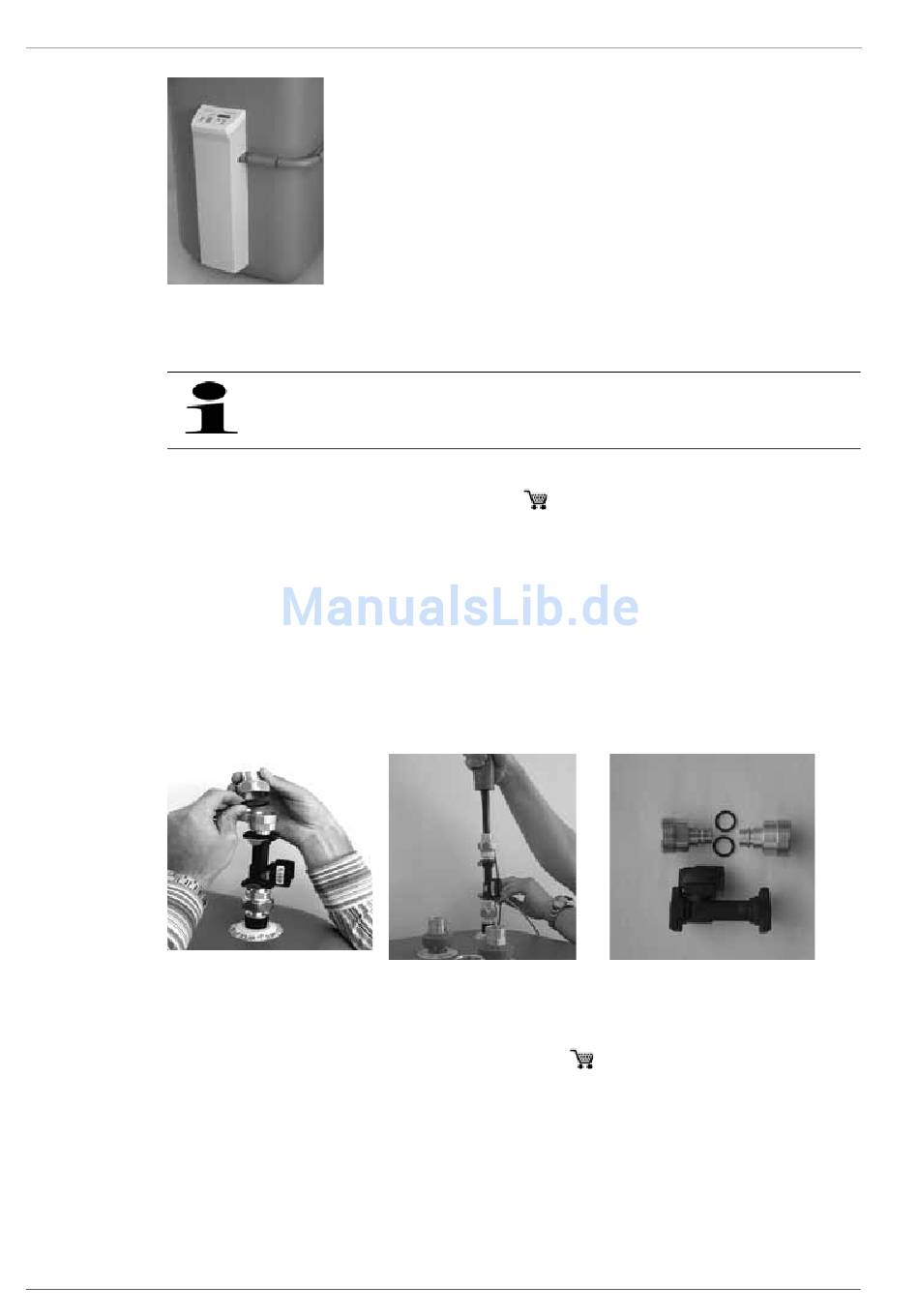

Bild 3-32 Zusammengebaute RPS3

3.2.2 Montage Sensoren

FlowSensor

Der als Zubehör erhältliche Solaris FlowSensor FLS20 (Bild 3-35,
Durchflussmenge im Kollektorfeld sowie die Vorlauftemperatur erfasst. Der Messbereich liegt zwischen 0 und 20 l/min (Durch-
flussmenge) und 0 bis 120 °C (Vorlauftemperatur). Die Messwerte werden an der Regelung Solaris R3 angezeigt. Durch Drehzahl-
regelung der Betriebspumpe übernimmt die Regelung Solaris R3 beim Anlagebetrieb automatisch das Einstellen des passenden
Durchflusses.
1. Dichtung in einlegen.
2. FlowSensor auf den solaren Vorlauf des Speichers schrauben.
3. Dichtung einlegen und Steckfitting an den Eingang des FlowSensors montieren.
4. Vorbereitetes Vorlaufrohr in den Steckfitting des FlowSensors einstecken.
5. Sensor mit dem FlowSensorkabel der Steuerung verbinden.
Bild 3-33 Arbeitsschritt 1
FlowGuard
Ebenfalls als Zubehör erhältlich ist der Solaris FlowGuard FLG (Bild 3-37),
integrierter Durchflussanzeige, mit dem die Durchflussmenge durch das Kollektorfeld eingestellt werden kann. Der Anzeigebereich
liegt zwischen 2 und 16 l/min.
1. Dichtung in einlegen (siehe Bild 3-36).
2. FlowGuard ansetzen und festschrauben.
3. Dichtung einlegen und Steckfitting an den Eingang des FlowGuards montieren.
4. Vorbereitetes Vorlaufrohr in den Steckfitting des FlowGuards einstecken.
14
Bei der Montage auf die Durchflussrichtung der Messeinrichtung achten.
Bild 3-34 Arbeitsschritt 2
16 41 07) ist eine Messeinrichtung, die gleichzeitig die
Bild 3-35 Zubehör FlowSensor FLS20
ausgeliefert mit 3 m Kabel
16 41 02). Er ist ein Einregulierventil mit
