Motor Anschließen - Nicotra Gebhardt BA Betriebsanleitung

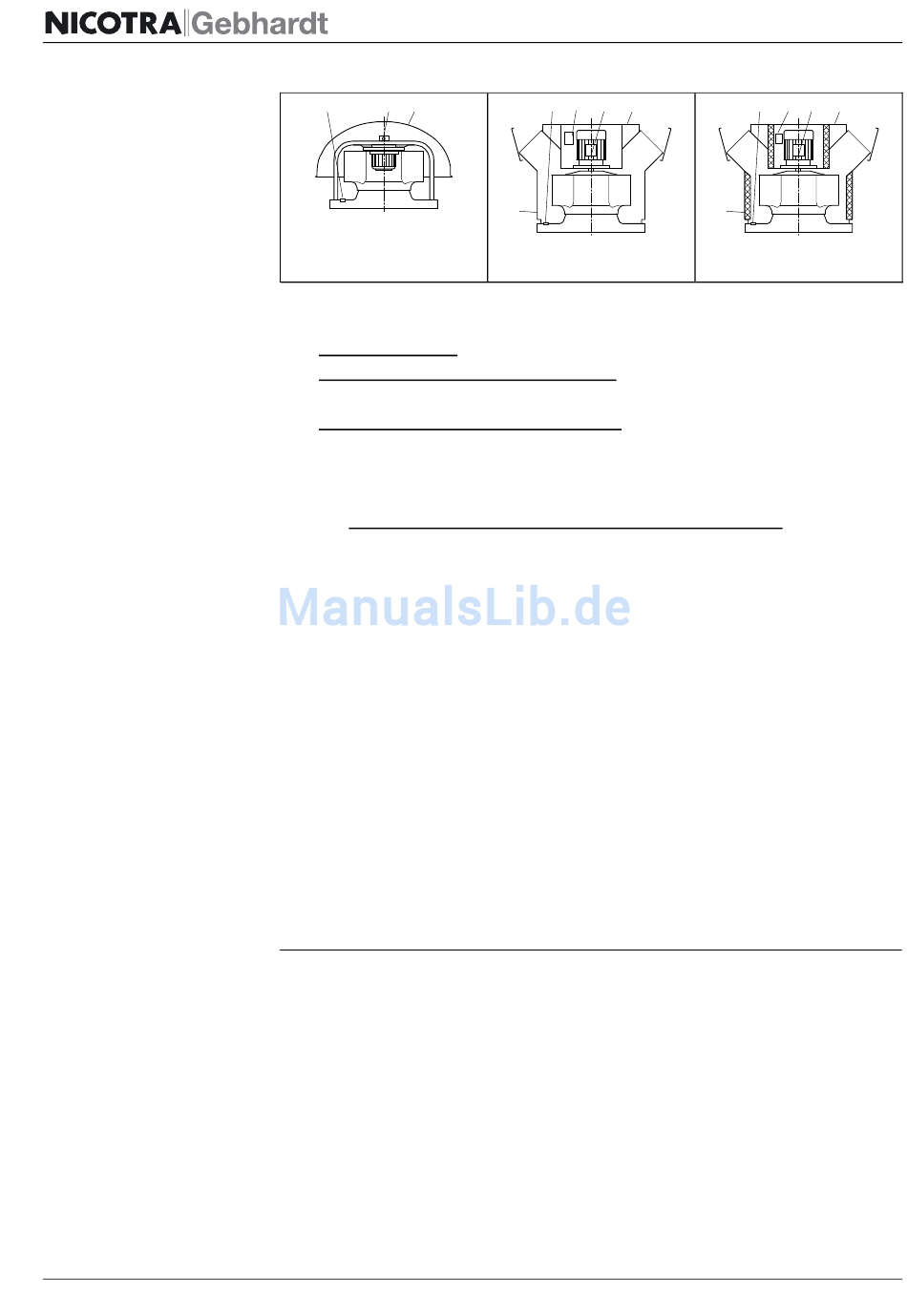

Tabelle 8- 1: Übersicht
Dachventilatoren
1 Regenschutzhaube
2 Kabeldurchführung
3 Klemmenkasten
5 Seitenteil
8.2. Motor anschließen
2 3
RGA 31
Anschlusskabel:
Baureihe RGA 31- Anschlusskabel 800 mm - unter der Haube (1)
Baureihe RDM 31- / 32-2528 bis 3545-
Anschlusskabel 3000 mm - unter der Haube (1)
Baureihe RDM 31- / 32-4550 bis 7180 –
ohne Kabel, Anschluss bauseits direkt am Motor-Klemmenkasten
1. Regenschutzhaube (1) demontieren.
2. Bei Baureihen RDM 31- / 32- Seitenteil (5) demontieren
3. Anschlusskabel vom Klemmenkasten (3) durch die
Kabeldurchführung (2) im Grundrahmen führen
4. Die Netzzuleitung bei RDM locker verlegen, damit das Mittelteil leicht
zurückgeklappt werden kann.
5. Kabel im Bereich des Laufrades mit Kabelclips an der Stütze- bzw.
mit Kabelbinder am Schutzgitter fixieren.
6. abgenommene Seitenteile (RDM) wieder montieren.
7. Motor wie im beigefügten Anschlussschema beschrieben
anschließen.
8. Haube (1) montieren
9. Sicherstellen, dass alle elektrischen Schutzeinrichtungen angebracht
und angeschlossen sind.
10. Motoren mit Nennleistung >4 kW an Stern-Dreieck-Anlauf oder
Sanftanlauf anschließen.
11. Das Gehäuse des Dachventilators und das angebaute Zubehör
entsprechend den gesetzlichen Vorschriften erden.
8.3. Motorschutz
• Motoren entsprechend EN 60204-1 gegen Überlast schützen.
• Es sind nur Motoren zulässig, die der jeweiligen ATEX – Kategorie des
Ventilators entsprechen
• Motorschutzschalter auf den Motornennstrom (siehe Typenschild)
einstellen. Ein höherer Einstellwert ist nicht zulässig!
• die auf dem Motortypenschild angegebene te-Zeit für Überlast-
Schutzeinrichtungen beachten
2 (3)
1
5
RDM 31
3 1 2
5
RDM 32
Deutsch
(3) 3 1
DE-17/24
