2.7 Entwässerungsleitung
(1) Installation der Dränageleitung
◆
Der Durchmesser der Dränageleitung sollte dem der Verbindungsleitung
gleichen oder größer sein (Durchmesser der Polyethylenleitung: Außendurchmesser
der Flächen 25 mm
◆
Die Dränageleitung sollte gekürzt und in einem Winkel von min. 1/100 geneigt
gehalten werden.
◆
Wenn die Dränageleitung nicht über eine ausreichende Neigung verfügt, so
sollten Sie eine angehobene Leitung verwenden.
◆

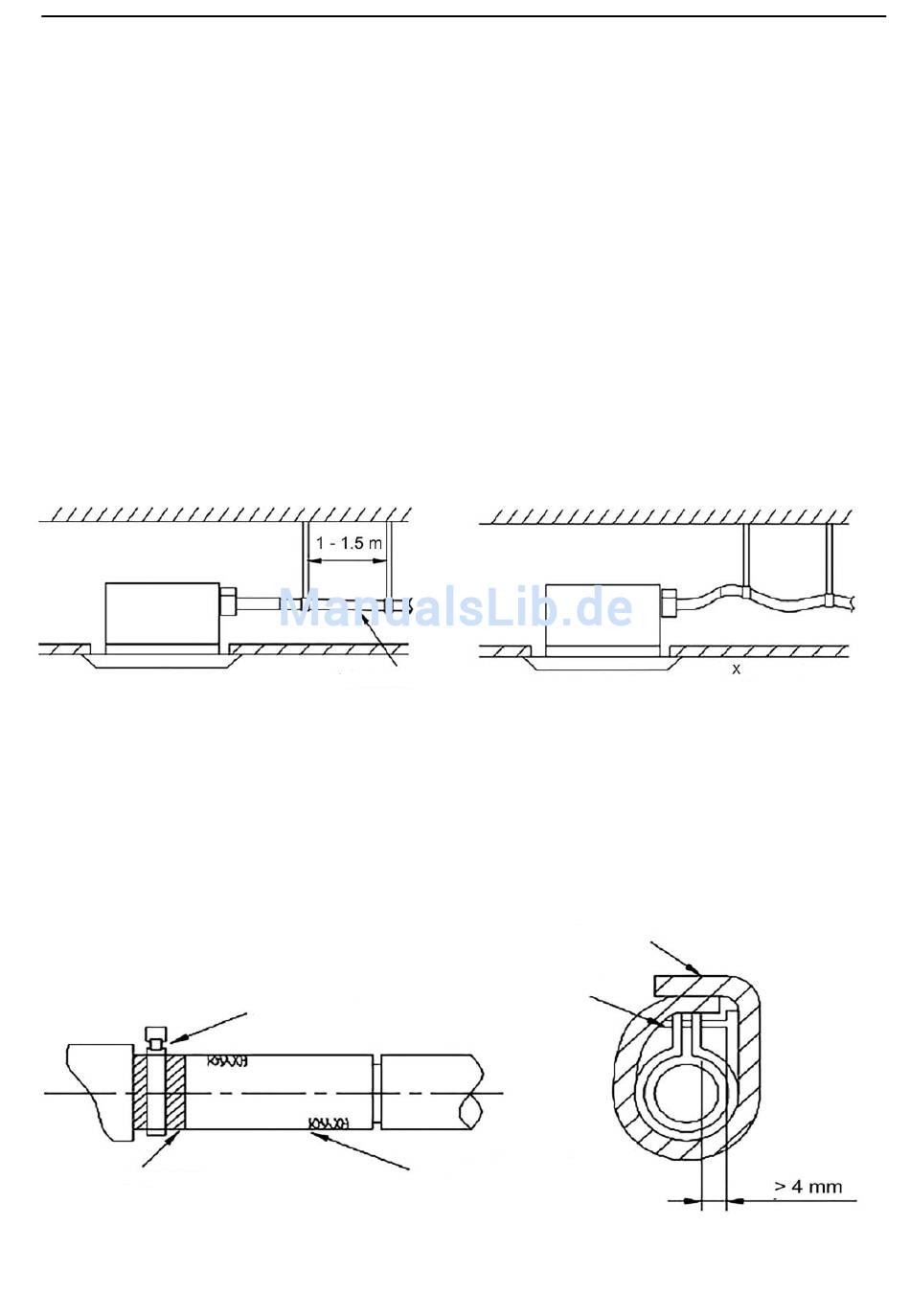

Um eine Biegung des Dränagerohrs zu vermeiden, sollte der Zwischenraum
zwischen den Hängekonsolen zwischen 1 - 1.5 m betragen.
Abb. 2.6
◆
Verwenden Sie die gelieferten Klemmen und Drängeleitung. Führen Sie die
Dränageleitung durch das Loch und drücken Sie danach die Klemme zu.
◆
Fügen Sie in die Öffnung und an den Klemmen Schwämme hinzu, um die
Leitung zu isolieren.
◆
Die thermische Isolation sollte an dem Dränageschlauch der Inneneinheit
durchgeführt werden.
Schwamm (grau)
1,5 mm).
≥
O (richtig) 1/ 100 oder höhere Neigung
Klemme
Dränageleitung
Klemme
Abb. 2.7
7
x (falsch)
Schwamm
