Vorsicht! Drehen Sie die Schrauben und Muttern ein, um das Entstehen
von Fehlern in der Klimaanlage zu vermeiden.

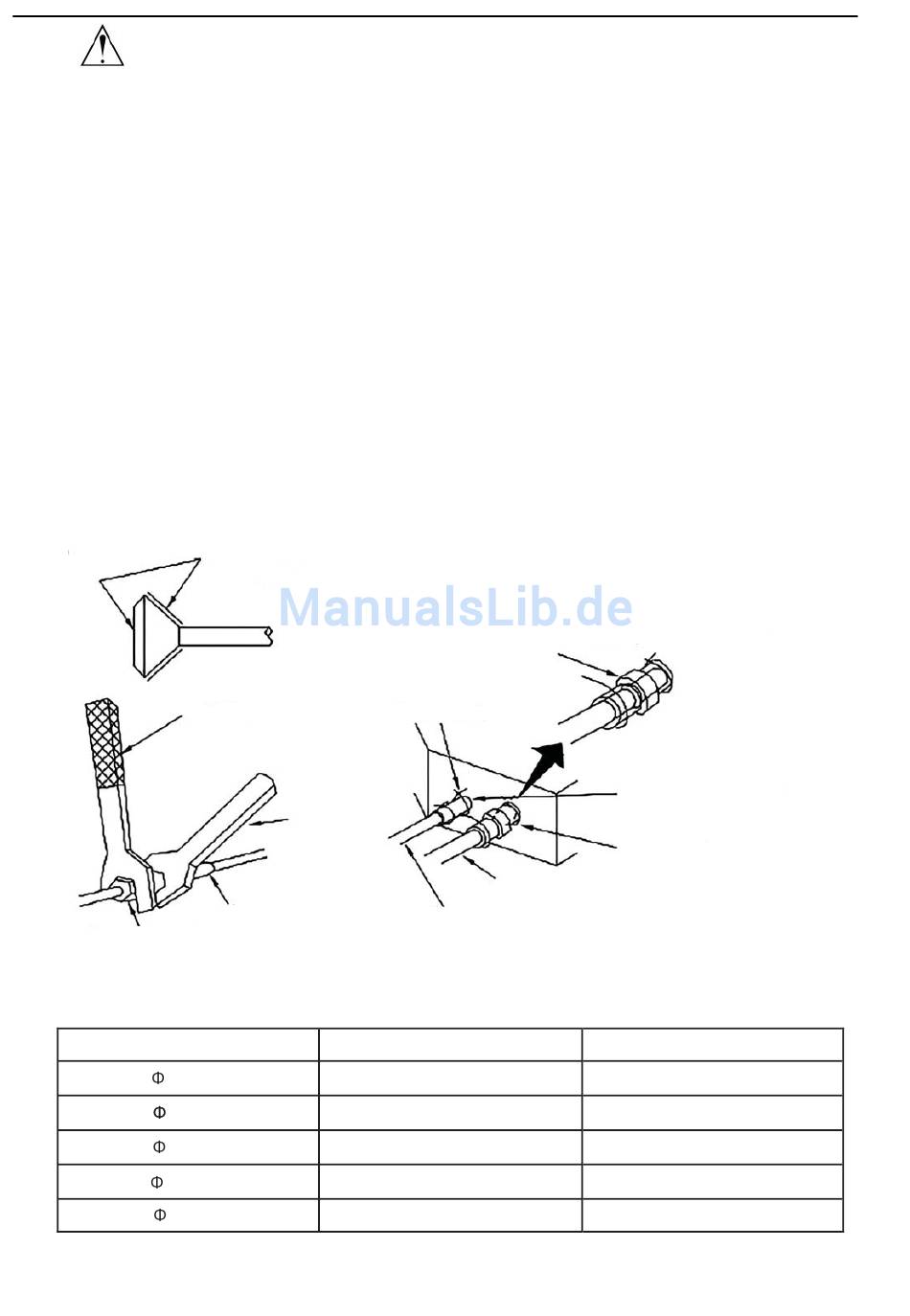

2.6 Installation der Kühlmittelrohrleitungen
◆
Beim Verbinden oder Trennen der Leitung der Einheit sollten Sie einen
normalen und Drehmomentschlüssel wie in Abb. 2.5. verwenden.
◆
Wenn Sie beide Leitungen verbinden, sollten Sie die Überwurfmutter sowohl
innen als auch außen mit gekühltem Motoröl einschmieren.
der Hand ein und ziehen Sie diese mit einem Schlüssel zu.
◆
Schauen Sie sich die Tabelle 2.1 an, um zu überprüfen, ob der Schlüssel richtig
angezogen wurde (bei zu starkem Druck kann die Mutter brechen und somit Lecks
verursachen).
◆
Überprüfen Sie zunächst die Anschlussleitungen auf Lecks und führen Sie
danach die thermische Isolation durch (wie es in der Figur dargestellt wird).
◆
Wickeln Sie das Leitungskabel in Schwämme ein und schützen Sie es somit vor
der Wärmeentweichung.
hier börderln
festgezogner Schlüssel
gebördelte Mutter
Durchmesser(Zoll)
< 1 /4''
3/8''
1/2''
5/8''
3/4''
gewundenes Anschlussstück
Schlüssel
Kabel
Tabelle 2.1 Drehmoment der Befestigungsmutter
Oberflächendicke(mm)
kleiner Schwamm (das Kabel mit Füllmaterial umhüllen)
Gasrohr
Flüssigrohr
Abb. 2.5
≥
0,5
≥
0,71
≥
1
≥
1
≥
1
6
Rollen Sie die Leitungen mit
Wärmeerhaltung für Flüssigrohr
Wärmerhaltung für Gasrohr
Drehmoment(N.cm)
15-30 (N·m)
30-40 (N·m)
45-50 (N·m)
60-65 (N·m)
70-75 (N·m)
