Istruzioni di montaggio

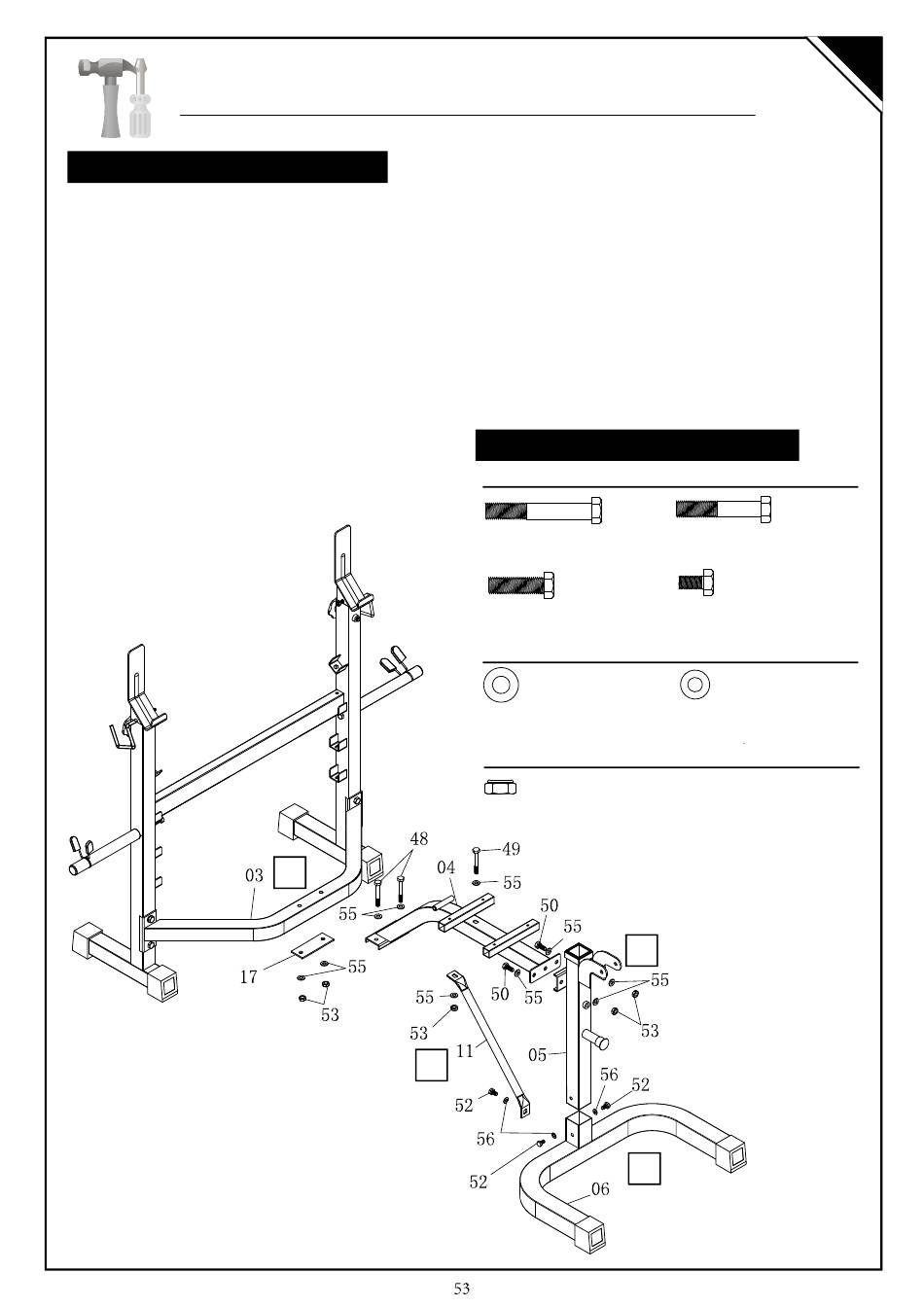

Passo di Montaggio 3
A). Rimuovere i tre bulloni esagonali (#52) e le tre rondelle (#56) preassemblati sul Stabilizzatore Anteriore (#06).
Metterli da parte per il momento.
Fissare il Montante Anteriore (#05) al Stabilizzatore Anteriore (#06) e assicurarlo utilizzando due bulloni esagona-
li (#52) attraverso due rondelle (#56) da ciascun lato, come illustrato.
B). Fissare il Montante Anteriore (#05) al Telaio Principale (#04) e assicurarlo utilizzando due bulloni esagonali
(#50) attraverso due rondelle (#55) e poi due rondelle aggiuntive (#55) e due dadi in nylon (#53).
C). Fissare il Telaio Principale (#04) sopra e sul Tubo Trasversale Posteriore (#03) inserendo due bulloni esago-
nali (#48) attraverso due rondelle (#55) e dal basso una Piastra di Rinforzo (#17), due rondelle aggiuntive (#55) e
due dadi in nylon (#53).
D). Fissare il Tubo di Supporto (#11) alla parte inferiore del Telaio Principale (#04) inserendo verso il basso un
Bullone Esagonale (#49) attraverso una Rondella (#55) seguita da un'ulteriore Rondella (#55) e un Dado in Nylon
(#53), e, sul retro dello Stabilizzatore Anteriore (#06) utilizzando un Bullone Esagonale (#52) attraverso una
Rondella (#56) come mostrato nel diagramma sottostante.
C
D
Componenti Richiesti
BOLT
#48. Dado esagonale
(M10x70 mm) [2 Pezzi]
#50. Bullone esagonale
(M10x25 mm) [2 Pezzi]
Rondella
#55. Rondella(M10)
[10 Pezzi]
DADO
#53. Dado in Nylon (M10) [5 Pezzi]
B
A
DE
#49. Dado esagonale
(M10x65 mm) [1 Pezzo]
#52. Bullone esagonale
(M8x20 mm) [3 Pezzi]
#56. Rondella (M8)
[3 Pezzi]
PL
