Die Servos am Empfänger anschließen. Das Seitenruderservo in Buchse 2, das
Höhenruderservo in Buchse 3 und den Drehzahlregler in Buchse 1 des Empfängers
einstecken. Die Kabel der Servos gemäß Abbildung auf der Emfängerunterseite mit
Klebeband fixieren, da sie sonst u. U. die Servohebel berühren.

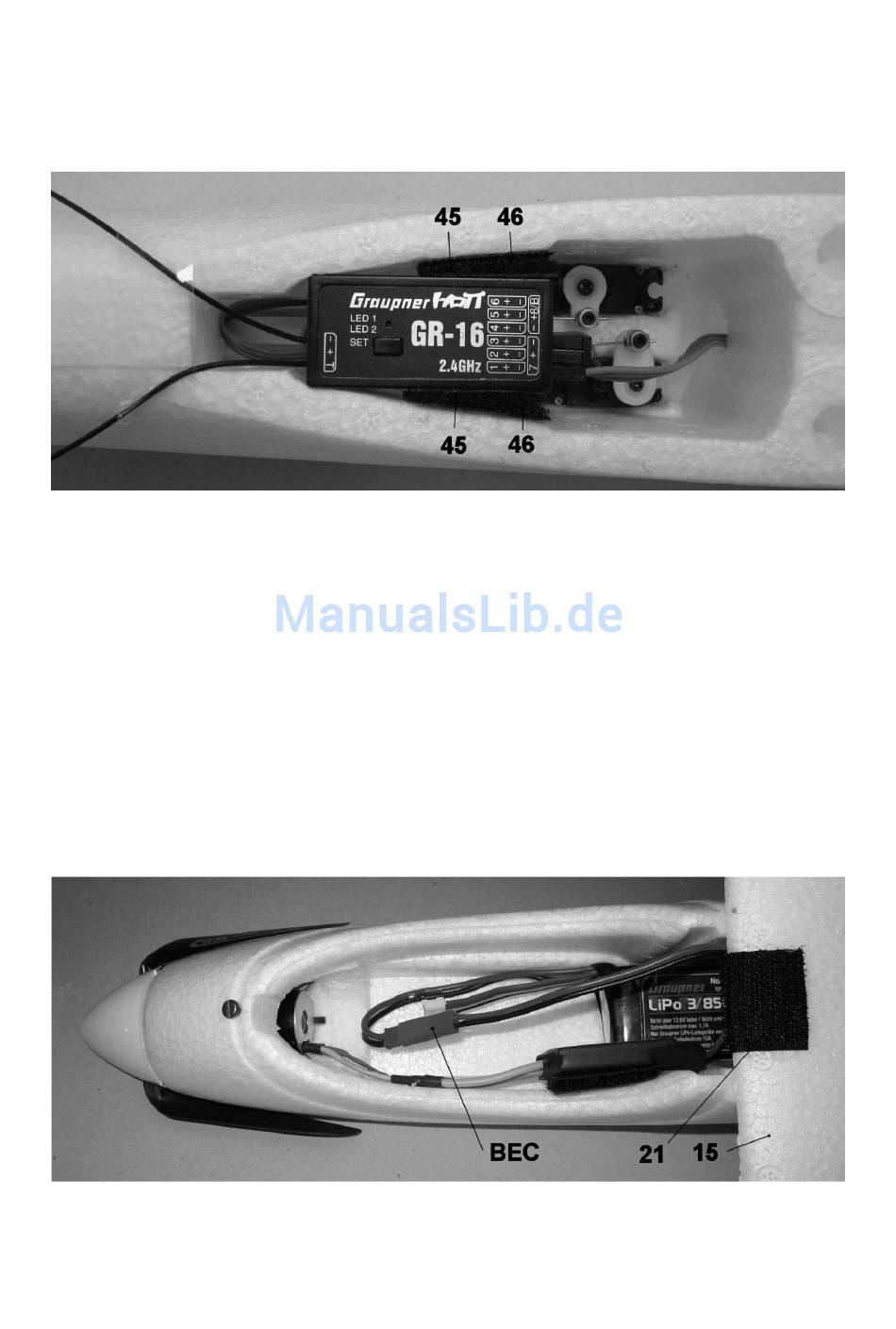

Den Empfänger gemäß Abbildung mit den Klettbändern (45) und (46) fixieren, die
Empfängerantennen nach hinten führen und mit Klebeband fixieren.
Das Dekor
Die einzelnen Dekorelemente ausschneiden und gemäß der Abbildung auf dem
Verpackungskarton aufkleben und fest andrücken.
Auswiegen
Der Schwerpunkt liegt im Bereich des CFK-Rohres also bei 63 mm von
Tragflächenvorderkante aus gemessen. Zur Einstellung nötigenfalls die Batterie
entsprechend verschieben, dann mit Klettband (24) und (25) fixieren. Die
Schwerpunktlage wird geprüft, indem das Modell unterhalb der Tragfläche mit zwei
Fingern unterstützt wird. Das Modell soll dann waagrecht auspendeln.
Funktionstest und Ruderausschläge
Die Abbildung zeigt das Modell mit fixierter LiPo-Batterie. Achtung, durch das
Schließen der BEC-Steckverbindung, wie auf der Abbildung zu sehen wird die
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler!
Id.-Nr. 0061600
3/2011
- 11 -
