VORSICHT!
Stellen Sie sicher, dass die Bandsäge nicht an das Stromnetz angeschlossen ist, bevor Sie sie am Ständer befestigen.
• Trennen Sie die Bandsäge vom Stromnetz.

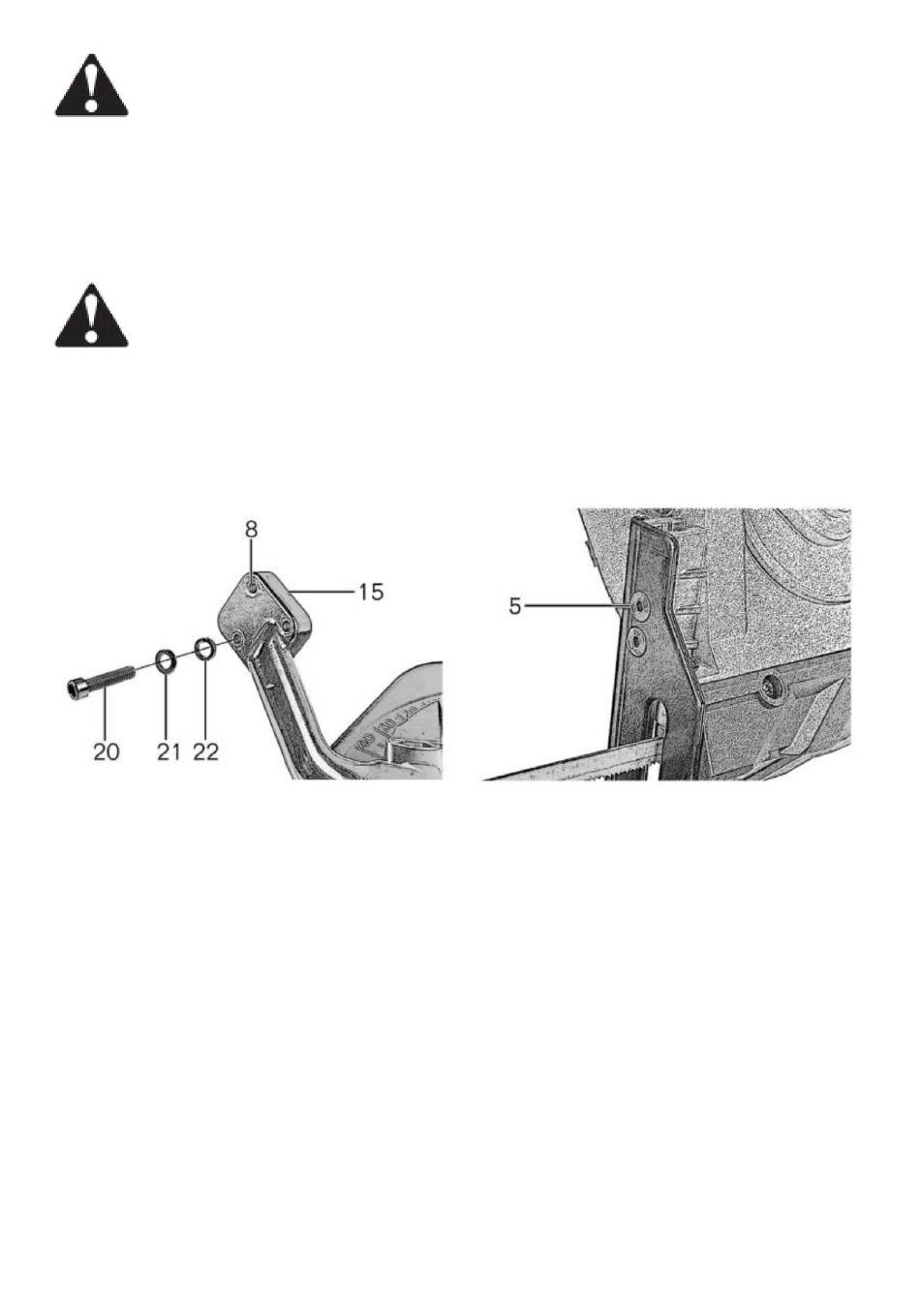

• Verbinden Sie die Bandsäge mit dem Ständerarm 15, indem Sie die Armbefestigungsschrauben 20, Unterlegscheiben 21
und Befestigungsscheiben 22 in die Ständerbefestigungslöcher 8 einsetzen.
• Stellen Sie mit dem Inbusschlüssel Nr. 5 24 sicher, dass alle Schrauben festgezogen sind.
VORSICHT!
Stellen Sie sicher, dass die Bandsäge nicht an das Stromnetz angeschlossen ist, bevor Sie sie am Ständer befestigen.
· Öffnen Sie die Feststellschrauben 5 der Führungsschiene.
· Jetzt kann die Führungsschiene 6 verstellt werden.
· Ziehen Sie die Feststellschrauben der Führungsschiene fest, um die Führungsschiene zu fixieren.
• Jetzt kann die Führungsschiene 6 eingestellt werden. • Durch
Festziehen der Führungsschienen-Feststellschrauben wird die Führungsschiene fixiert.

EINSTELLEN DES ZUSATZGRIFFES

• Zum Einstellen des Zusatzgriffs 11 lösen Sie die Kontermutter A mit dem Innensechskantschlüssel Nr. 6
25 .
• Bewegen Sie den Zusatzhandgriff in die gewünschte Position. • Fixieren Sie den
Zusatzhandgriff, indem Sie die Kontermutter mit dem Schlüssel Nr. 6 festziehen.
Alien-Schlüssel.
- 11 -
,
