5 | Anschluss

Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
PIN-Belegung
PIN 1 = VCC
PIN 2 = N.C.
PIN 3 = GND
PIN 4 = VCC
PIN 5 = N.C.
6 | BA LEANLED II Basic-Line . BA 08/2025
Achten Sie beim Anschluss der Leuchte auf geltende nationale/internationale Vorgaben
und Regularien. Verwenden sie die Ihrer Leitungsstrecke und Anwendung angepassten
Aderquerschnitte.

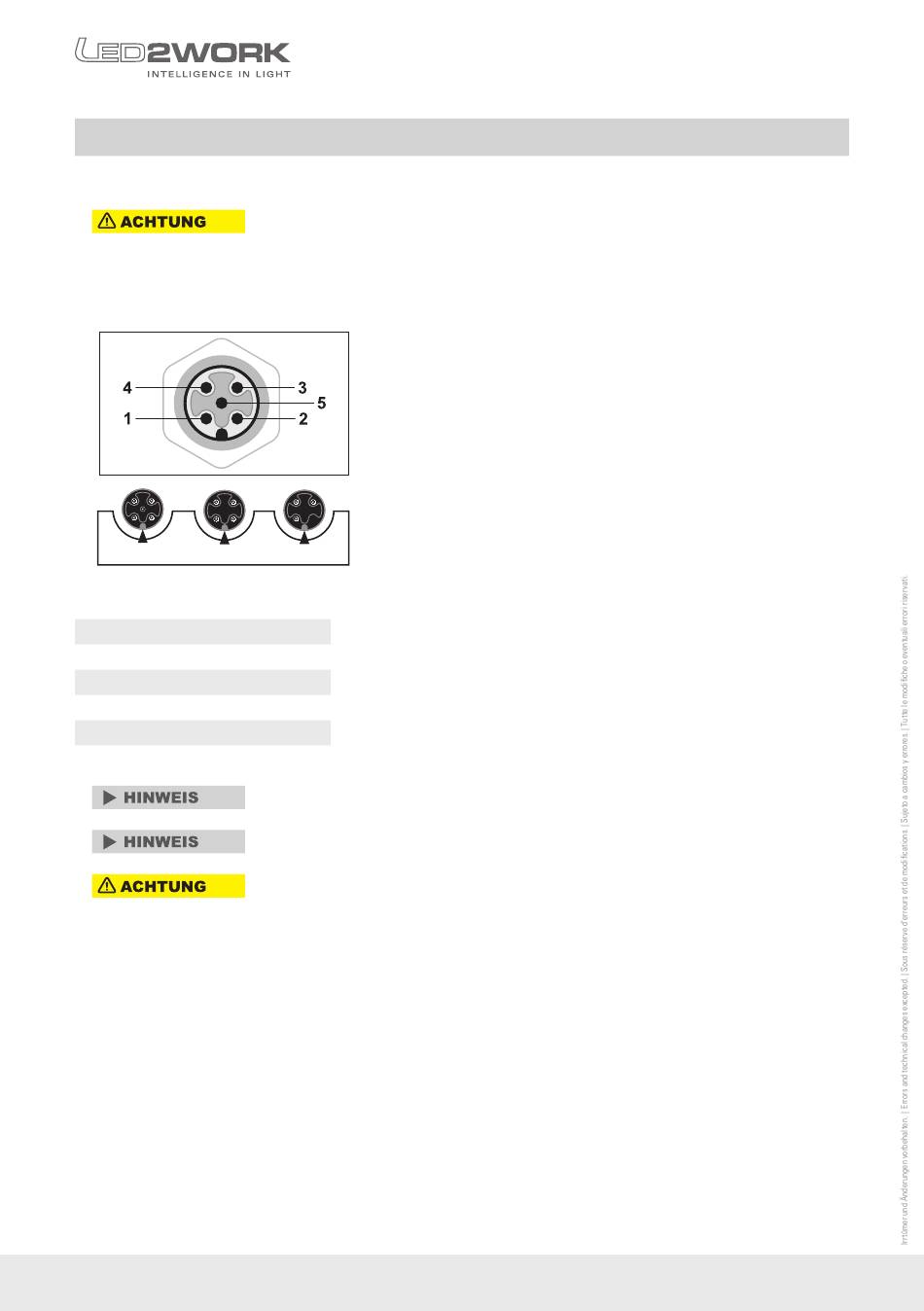

Schemazeichnung M12-Stecker
Mögliche Varianten M12-Stecker
PIN 3 = 0V DC. An PIN 1 oder an PIN 4 können 24V DC zur Versorgung angelegt werden!
Es ist nicht nötig PIN 1 und PIN 4 zugleich zu belegen.
Die Leuchte verfügt über keinen eigenen Schalter, da sie üblicherweise über externe
Schalter von Maschinen oder Anlagen geschaltet wird.
Bei einer Unterspannungsversorgung (< 24V DC), also einer zu niedrigen Spannung im
versorgenden Stromnetz, kommt es zu vermindertem Lichtstrom.
