LED Aufbauleuchte

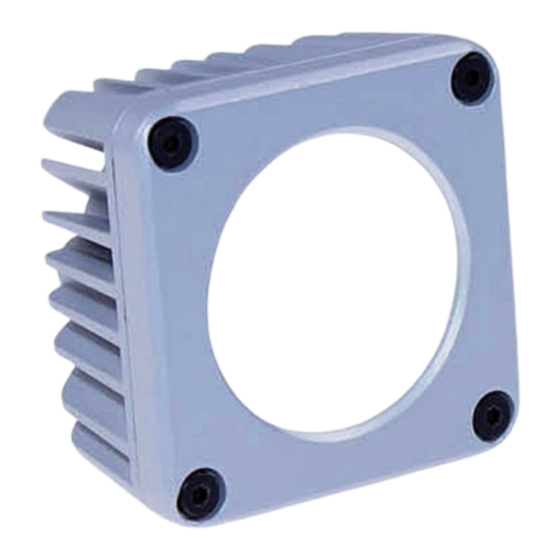

CENALED SPOT Aufbau
Kompakt, robust und lichtstark
Die CENALED SPOT Serie ist eine moderne und zugleich wirtschaftliche Lösung für
die Ausleuchtung von Arbeitsbereichen. Die kompakte CENALED SPOT Aufbau
eignet sich besonders für knapp bemessene Bereiche und bietet dank modernster
LED-Technik eine hervorragende Ausleuchtung. Das robuste Aluminiumgehäuse
und das Sicherheitsglas schützen die Leuchte vor äußeren Ein!üssen wie
Spanbeschuss oder Kühlschmiersto"en.
Die CENALED SPOT Aufbau kann, je nach verbauter Optik, sowohl als punktuelle
Beleuchtung als auch zur breit gefächerten Ausleuchtung eingesetzt werden. Sie
lässt sich direkt auf eine ebene Fläche, beispielsweise innerhalb einer Maschinen-
Einhausung, befestigen. Alternativ kann die Leuchte auch auf einen optionalen
Gelenkwinkel montiert werden, um eine Drehung und Fixierung in nahezu jede
Richtung zu ermöglichen.
Dank der hohen Schutzart ist die CENALED SPOT Aufbau bestens gegen Staub und
Feuchtigkeit geschützt und eignet sich daher auch für den Einsatz in
anspruchsvollen Arbeitsumgebungen.
IHRE VORTEILE
_
kompakte, robuste LED-Leuchte mit modernster Technik
_
Lichtstarke Ausleuchtung in Neutralweiß mit hoher Detailschärfe
_
Hohe Schutzart - staub- und spritzwassergeschützt
_
Varianten mit 15°, 30° oder 65° Optik erhältlich
EINSATZBEREICHE
_
Werkzeugmaschine oder Maschinenarbeitsplätze
_
Anlagen und Fertigungsräume mit wenig Platz
_
Werkbänke und Prüfplätze
_
Kameraanwendungen für die industrielle
Bildverarbeitung
AUSFÜHRUNGEN
_
3 Varianten: 15°,30° oder 65° Optik
_
Im Lieferumfang aller Varianten der Aufbauleuchte: LED-Leuchte und Dichtring
zur Abdichtung bei rückseitiger Befestigung
DIE TECHNIK
_
Hochleistungs-LED-Chips für Neutralweiß
_
Hohe Farbwiedergabe
_
Drei Varianten mit verschiedenen Abstrahlwinkeln
_
Sprungsicheres Einscheibensicherheitsglas
_
Kaum Wärmeentwicklung durch smartes Thermomanagement
_
Schutzart IP67 und Anschlussspannung 24V DC über Steckverbinder M12 A-kodiert
_
Wartungsfrei, 36 Monate Gewährleistung
LED2WORK GmbH | Stuttgarter Straße 13 A | 75179 Pforzheim | Germany
T: +49 7231 44920-00 | info@led2work.com | www.led2work.com | Shop.led2work.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für led2work CENALED SPOTDC Aufbau
Inhaltszusammenfassung für led2work CENALED SPOTDC Aufbau
- Seite 1 3 Varianten: 15°,30° oder 65° Optik Im Lieferumfang aller Varianten der Aufbauleuchte: LED-Leuchte und Dichtring zur Abdichtung bei rückseitiger Befestigung LED2WORK GmbH | Stuttgarter Straße 13 A | 75179 Pforzheim | Germany T: +49 7231 44920-00 | info@led2work.com | www.led2work.com | Shop.led2work.com...
- Seite 2 M6 (3x) Lampenlebensdauer in Betriebstunden (L80/B10) Irrtümer, Systemfehler und Änderungen vorbehalten. / LED2WORK GmbH | Stuttgarter Straße 13 A | 75179 Pforzheim | Germany Errors and technical changes excepted. 03.2023 T: +49 7231 44920-00 | info@led2work.com | www.led2work.com | Shop.led2work.com...
- Seite 3 Leuchte eine gewinkelte M12 Buchse benötigt! Irrtümer, Systemfehler und Änderungen vorbehalten. / LED2WORK GmbH | Stuttgarter Straße 13 A | 75179 Pforzheim | Germany Errors and technical changes excepted. 04.2022 T: +49 7231 44920-00 | info@led2work.com | www.led2work.com | Shop.led2work.com...
- Seite 4 MASCHINENBELEUCHTUNG MACHINE LIGHTING ÉCLAIRAGE DE MACHINES ILUMINACIÓN DE MÁQUINAS ILLUMINAZIONE MACCHINA CENALED SPOT DC Aufbau Betriebsanleitung | LED-Aufbauleuchte Operating Instructions | LED surface-mounted luminaire Manuel d’utilisation | Luminaire LED en saillie Manual de instrucciones | Luminaria LED de superficie Istruzioni per l’uso | Lampada a LED per montaggio a superficie / 2014 / 35 / EU BA 03/2023...
- Seite 5 | Zeichnungen | Drawings | Schémas | Dibujos | Disegni Buchse / socket M12 A-kodiert M12 A-coded OPTION 2 | BA CENALED SPOT DC Aufbau . BA 03/2023...
-
Seite 6: Inhaltsverzeichnis
Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Anschlusswerte siehe Leuchtenetikett und/oder „Technische Daten“. Die Sicherheitshinweise sowie alle anderen Informationen dieser Betriebsanleitung sind unbedingt zu befolgen. Lesen Sie sich die gesamte Betriebsanleitung vor der Montage und Inbetriebnahme aufmerksam durch. www.led2work.com | shop.led2work.com... -
Seite 7: Zum Sicheren Betrieb
III) kann es bei Berührung zu geringen Ableitströmen kommen. Dieser Strom ist laut DIN VDE 0701 – 0702 auf maximal 0,5 mA zu begrenzen. Alle entsprechenden Produkte der LED2WORK GmbH. unterschreiten diese Vorgabe deutlich. 3 | Sicherheitshinweise Die Installation elektrischer Geräte darf nur durch Elektrofachkräfte erfolgen. -
Seite 8: Montage/Befestigung
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr! 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Die PIN-Belegung des M12 Steckers ist wie folgt: Schemazeichnung M12-Stecker Mögliche Varianten M12-Stecker... -
Seite 9: Wartung Und Pflege
6 | Wartung und Pflege Die LED-Leuchte ist für Sie wartungsfrei. Nehmen Sie keine Veränderungen vor (bis auf die in dieser Betriebsanleitung enthaltenen Informationen zur Montage). Die Leuchte darf nicht geöffnet werden. Die in der Leuchte montierten LED-Lichtquellen sind in spezieller Weise mit dem Leuchtengehäuse verbunden (ther- mische Kopplung) und reagieren ggf. -
Seite 10: Kundenbetreuung
LED-Leuchte Art.-Nr. Optik Stromstärke max. Leistungsaufn. max. CENALED SPOT DC Aufbau 121011-04 15° 0,35 A ~8,5 W CENALED SPOT DC Aufbau 121012-04 30° 0,35 A ~8,5 W CENALED SPOT DC Aufbau 121013-04 65° 0,35 A ~8,5 W www.led2work.com | shop.led2work.com...
