BA INROLED_50 Ecolab RGB-W
4 | Montage/Befestigung
Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht
benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über die mitgelieferten
halter. Optional sind folgende Befestigungsteile erhältlich:
INROLED_50 Federklemme, Stahl verzinkt, 1 Paar
INROLED_50 Leuchtenhalter, F&B geeignet, 1 Paar
Leuchtenhalter 1 Paar Kabelbinder + Sockel, metalldetektierbares PP (Ersatzteil)
5 | Anschluss
Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
PIN-Belegung
PIN 1
= 24V DC
PIN 2
= 24V DC
PIN 3
= GND
PIN 4
= 24V DC
PIN 5
= 24V DC
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil
befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts
Verletzungsgefahr!

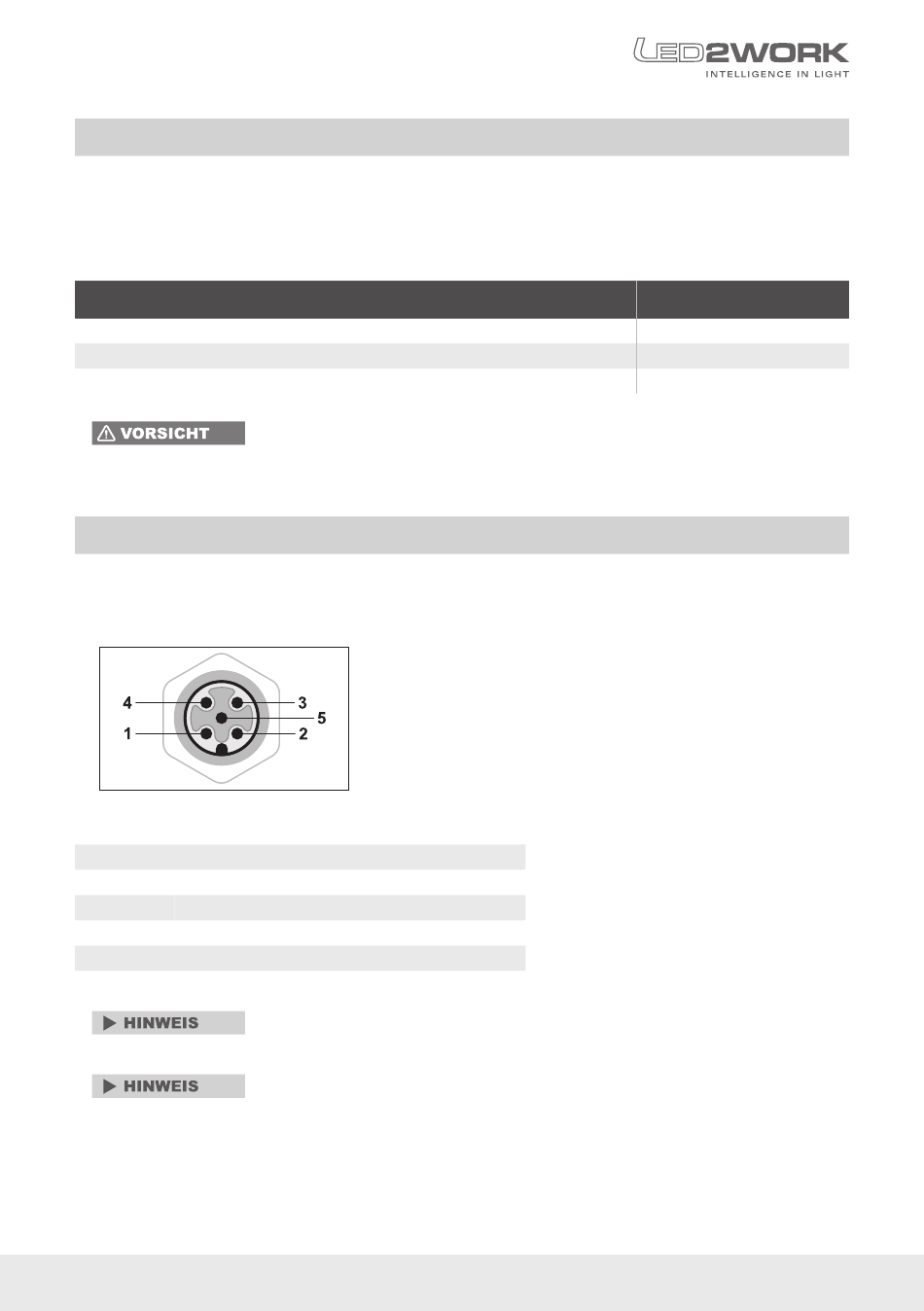

Schemazeichnung M12-Stecker
LED-Farbe:
Grün
LED-Farbe:
Blau
LED-Farbe:
Rot
LED-Farbe:
Weiß
Weitere Farben können durch gleichzeitiges Ansteuern von zwei oder drei PIN angezeigt
werden. Weiß darf nicht zeitgleich mit Farbkanälen betrieben werden! Sprechen
Sie uns an, bezüglich weiterführender Informationen.
Die Leuchte verfügt über keinen eigenen Schalter, da sie üblicherweise über externe
Schalter von Maschinen oder Anlagen geschaltet wird.
Best.-Nr.
210200-17
210200-09
210200-13
www.led2work.com | shop.led2work.com
2
Leuchten-
| 5
