INDUSTRIEBELEUCHTUNG
INDUSTRIAL LIGHTING
ÉCLAIRAGE INDUSTRIEL
ILUMINACIÓN INDUSTRIAL
ILLUMINAZIONE INDUSTRIALE

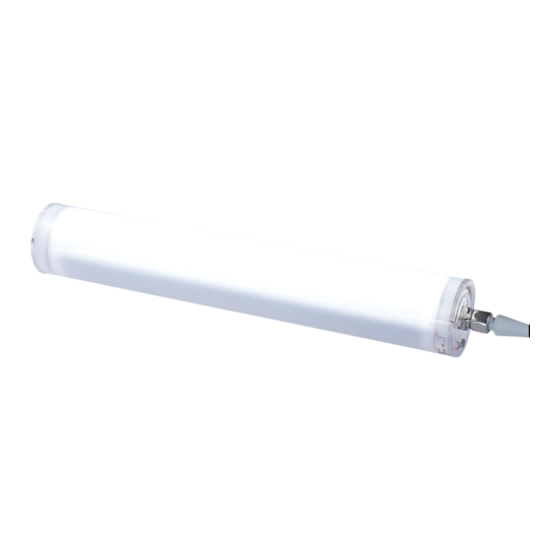

INROLED_50 Ecolab AC
Betriebsanleitung | LED-Rohrleuchte 230V AC
DE
Operating Instructions | LED tube luminaire 230V AC
EN
Manuel d'utilisation | Luminaire tubulaire LED 230V AC
FR
Manual de instrucciones | Luminaria LED de tubo 230V AC
ES
Istruzioni per l'uso | Lampada a LED tubolare 230V AC
IT
/ 2014 / 35 / EU
BA 04/2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für led2work INROLED 50 Ecolab AC
Inhaltszusammenfassung für led2work INROLED 50 Ecolab AC
- Seite 1 INDUSTRIEBELEUCHTUNG INDUSTRIAL LIGHTING ÉCLAIRAGE INDUSTRIEL ILUMINACIÓN INDUSTRIAL ILLUMINAZIONE INDUSTRIALE INROLED_50 Ecolab AC Betriebsanleitung | LED-Rohrleuchte 230V AC Operating Instructions | LED tube luminaire 230V AC Manuel d’utilisation | Luminaire tubulaire LED 230V AC Manual de instrucciones | Luminaria LED de tubo 230V AC Istruzioni per l’uso | Lampada a LED tubolare 230V AC / 2014 / 35 / EU BA 04/2022...
- Seite 2 | Zeichnungen | Drawings | Schémas | Dibujos | Disegni M12-S INROLED_50 Ecolab AC 1 Paar, im Lieferumfang 1 pair, in delivery scope 1 paire, fourni 1 par, incluidos 1 coppia, forniti a corredo 2 | BA INROLED_50 Ecolab AC . BA 04/2022...
-
Seite 3: Inhaltsverzeichnis
Sachschäden führen kann. gibt Ihnen zusätzliche Informationen für die sichere und effiziente Verwendung des Produkts. verweist auf die Einhaltung dieser Betriebsanleitung. CE-Kennzeichnung: bestätigt die Konformität mit den geltenden Normen und Rechts- vorschriften. www.led2work.com | shop.led2work.com... -
Seite 4: Bestimmungsgemäße Verwendung
1 | Bestimmungsgemäße Verwendung Die Leuchte dient zur Beleuchtung und ist für den Dauerbetrieb geeignet. Anschlusswerte siehe Leuchtenetikett und/oder „Technische Daten“. Die Versorgungszuleitung wird über eine M12 Steckverbindung an der Leuchte angeschlossen. Die Sicherheitshinweise sowie alle anderen Informationen dieser Betriebsanleitung sind unbedingt zu befolgen. -
Seite 5: Montage/Befestigung
An der LED-Leuchte befindet sich ein Eingang über einen M12 Sensorstecker S-kodiert. Über diesen wird die Leuchte mit geeignetem Anschlussmaterial an ein 220–240V AC Netz angeschlossen. Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. Die PIN-Belegung des M12 Steckverbinders ist wie folgt:... -
Seite 6: Wartung Und Pflege
+49 7231 44920-00 Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr Per e-mail: info@led2work.com 6 | BA INROLED_50 Ecolab AC . BA 04/2022... -
Seite 7: Technische Daten
DIN EN 62471 Lichtfarbe 5200-5700K Farbwiedergabe ≥ 80 LED-Leuchte Art.-Nr. Länge A Leistungsaufn. max. INROLED_50 Ecolab AC 110010-03 305 mm ~8,5 W INROLED_50 Ecolab AC 110110-03 565 mm ~17 W INROLED_50 Ecolab AC 110210-03 1065 mm ~24 W www.led2work.com | shop.led2work.com... - Seite 8 ENGLISH Contents 1 | Proper use 2 | For safe operation 3 | Safety information 4 | Assembly/mounting 5 | Connection 6 | Maintenance and Care 7 | Warranty 8 | Disposal 9 | Customer service 10 | Technical data Particulars according to the Regulation ErP 2019/2020/EU | Structure of safety and supplementary information Important instructions are marked with signal words or symbols in this operating manual.
-
Seite 9: Proper Use
Only use the device if it is completely free of faults, and with safety and awareness in mind. If warnings or symbols are attached to the luminaire, they must not be removed. www.led2work.com | shop.led2work.com... -
Seite 10: Assembly/Mounting
On the luminaire is an input for about a M12 connector S-type encoded. About this jack and with suitable connection material the luminaire is connected with a 220–240V AC electric power supply system. Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. PIN assignment of the M12 connector is as follows:... -
Seite 11: Maintenance And Care
If you have any problems or questions concerning this product, please contact us! By phone: +49 7231 44920-00 Monday to Thursday 8 am to 12 midday and 1 pm to 4:30 pm Friday 8 am to 12 midday and 1 pm to 3 pm By email: info@led2work.com www.led2work.com | shop.led2work.com | 11... -
Seite 12: Technical Data
10 | Technical data Connection values 220–240V AC, 50-60 Hz Class of protection I (protective grounding) Beam angle (optics) 100° LED lifetime > 50.000 h (L80/B10) Operating temperature -30… +30°C System of protection IP67 / IP69K Technical safety inspection DIN EN 62471 Light colour 5200-5700K Colour rendering... - Seite 13 CE : atteste la conformité avec les normes et les dispositions légales en vigueur. www.led2work.com | shop.led2work.com | 13...
-
Seite 14: Utilisation Conforme
1 | Utilisation conforme Le luminaire sert à l’éclairage et est adapté pour un fonctionnement continu. Valeurs de raccordement, cf. voir l'étiquette du luminaire et/ou « Caractéristiques techniques ». Le câble d’alimentation est raccordé au luminaire via un connecteur M12. Il est impératif de respecter les consignes de sécurité... -
Seite 15: Montage/Fixation
Le luminaire doit être raccordé uniquement sans charge sans quoi il peut être détérioré. Cela signifie que si le luminaire est directement raccordé à une machine ou à un réseau 220-240V AC, ceux-ci doivent être hors circuit et sans charge pour l’installation. www.led2work.com | shop.led2work.com | 15... -
Seite 16: Maintenance Et Entretien
+49 7231 44920-00 Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30 Le vendredi de 8h00 à 12h00 et de 13h00 à 15h00 Par mail : info@led2work.com 16 | BA INROLED_50 Ecolab AC . BA 04/2022... -
Seite 17: Caractéristiques Techniques
≥ 80 Luminaire LED N° d’art. Longueur A Puissance absorbée max. INROLED_50 Ecolab AC 110010-03 305 mm ~8,5 W INROLED_50 Ecolab AC 110110-03 565 mm ~17 W INROLED_50 Ecolab AC 110210-03 1065 mm ~24 W www.led2work.com | shop.led2work.com | 17... - Seite 18 ESPAÑOL Índice 1 | Uso previsto 2 | Funcionamiento seguro 3 | Consignas de seguridad 4 | Montaje y fijación 5 | Conexión 6 | Mantenimiento y cuidado 7 | Garantía 8 | Eliminación 9 | Atención al cliente 10 | Datos técnicos Información conforme al Reglamento de diseño ecológico 2019/2020/UE | Estructura de las consignas de seguridad y complementarias En este manual de instrucciones, las consignas importantes están marcadas con palabras de advertencia o símbolos.
-
Seite 19: Uso Previsto
El aparato solo se debe utilizar en un estado técnicamente impecable y teniendo en cuen- ta la seguridad y los peligros. Si hay colocados símbolos o indicaciones de advertencia en la luminaria, estos no se deben retirar. www.led2work.com | shop.led2work.com | 19... -
Seite 20: Montaje Y Fijación
220–240V AC. En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios. La asignación de pines del conector M12 es la siguiente: Diagrama del conector M12 con codificación S... -
Seite 21: Mantenimiento Y Cuidado
Por teléfono: +49 7231 44920-00 (Preferiblemente en inglés) De lunes a jueves De 8:00 a 12:00 y de 13:00 a 16:30 Viernes De 8:00 a 12:00 y de 13:00 a 15:00 Por correo electrónico: info@led2work.com www.led2work.com | shop.led2work.com | 21... -
Seite 22: Datos Técnicos
10 | Datos técnicos Potencia conectada 220–240V AC, 50-60 Hz Clase de protección I (puesta a tierra de protección) Ángulo de emisión 100° Vida útil del led > 50.000 h (L80/B10) Temperatura de servicio -30… +30°C Grado de protección IP67 / IP69K Prueba de seguridad técnica DIN EN 62471 Color de la luz... - Seite 23 Marchio CE: attesta la conformità alle norme e disposizioni di legge vigenti. www.led2work.com | shop.led2work.com | 23...
-
Seite 24: Uso Conforme
1 | Uso conforme La lampada è destinata all’illuminazione ed è idonea per un funzionamento continuativo. Per i valori di collegamento, vedi etichetta della lampada e/o "Dati tecnici". Il cavo di alimentazione viene collegato alla lampada mediante un connettore a innesto M12. Le avvertenze di sicurezza come le restanti informazioni contenute in queste istruzioni per l’uso vanno tassativamente osservate. -
Seite 25: Montaggio/Fissaggio
La lampada a LED presenta un ingresso via connettore per sensore M12 codificato S. La lampada si collega a una rete 220–240V AC utilizzando idoneo materiale di collegamento. Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK. L’assegnazione PIN del connettore a innesto M12 è la seguente:... -
Seite 26: Manutenzione E Cura
+49 7231 44920-00 (Inglese preferito) Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30 Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00 Via mail: info@led2work.com 26 | BA INROLED_50 Ecolab AC . BA 04/2022... -
Seite 27: Dati Tecnici
≥ 80 Assorbimento Lampada a LED Articolo no. Lunghezza A potenza max. INROLED_50 Ecolab AC 110010-03 305 mm ~8,5 W INROLED_50 Ecolab AC 110110-03 565 mm ~17 W INROLED_50 Ecolab AC 110210-03 1065 mm ~24 W www.led2work.com | shop.led2work.com | 27... -
Seite 28: Angaben Gemäß Ökodesign-Verordnung 2019/2020/Eu
Angaben gemäß Ökodesign-Verordnung 2019/2020/EU Particulars according to the Regulation ErP 2019/2020/EU (Energy-Related Products) Informations conformes au Règlement 2019/2020/UE établissant les exigences d’écoconception Información conforme al Reglamento de diseño ecológico 2019/2020/UE Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE Es handelt sich bei 2941-5030-00-LE-249AC um eine Lichtquelle der Energieeffizienzklasse E 2941-5030-00-LE-249AC is a light source with energy efficiency class E La désignation 2941-5030-00-LE-249AC correspond à... - Seite 29 BA INROLED_50 Ecolab AC www.led2work.com | shop.led2work.com | 29...
- Seite 30 LED2WORK GmbH Stuttgarter Str. 13 A 75179 Pforzheim | Germany T +49 7231 44920 -00 info@led2work.com www.led2work.com...
