TUBELED_70 DC
5 | Anschluss
Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot
von LED2WORK.

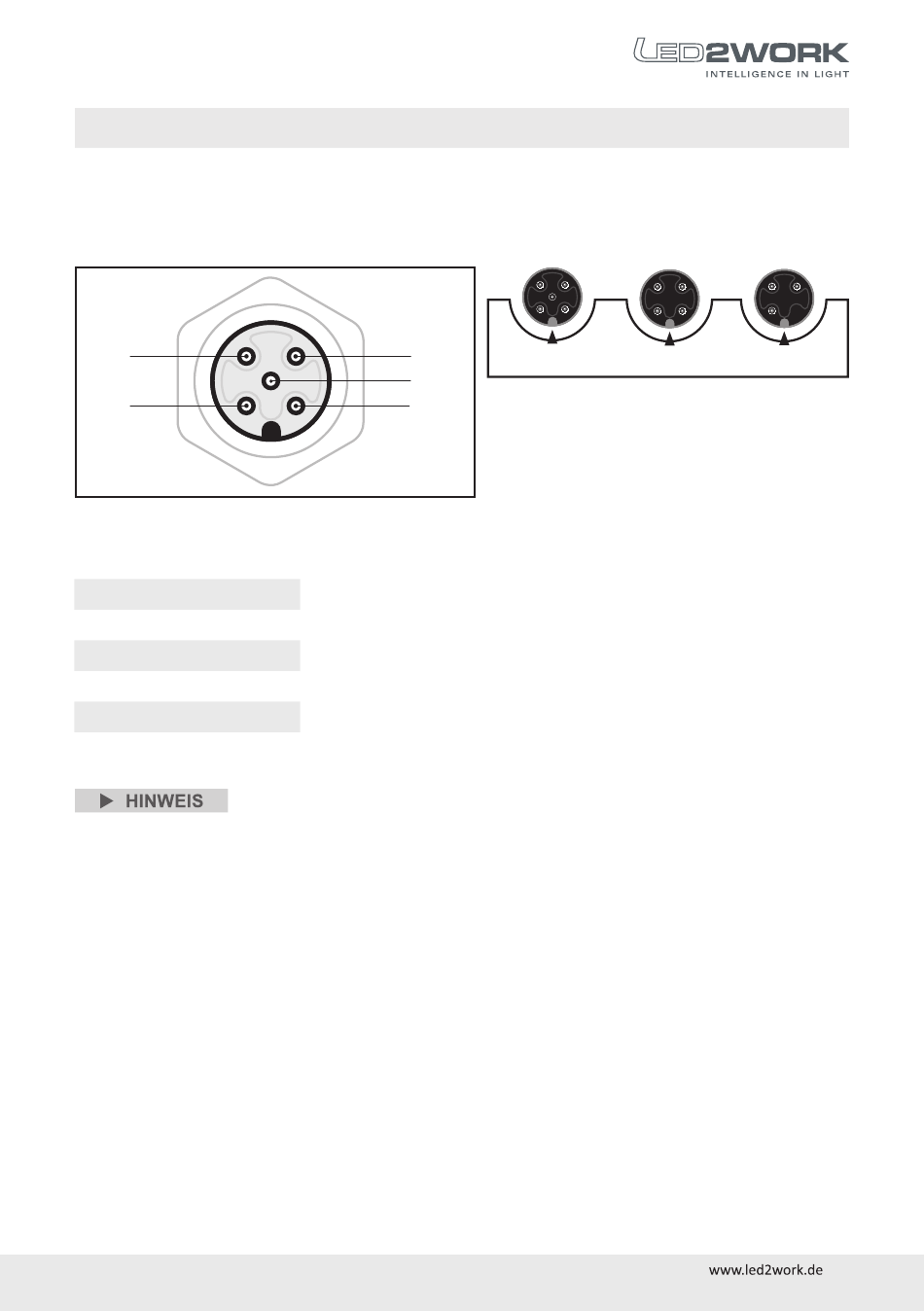

Die PIN-Belegung des M12 Steckers ist wie folgt:
4
1
Schemazeichnung M12-Stecker
PIN-Belegung
PIN 1
=
24V DC
PIN 2
=
nicht belegt
PIN 3
=
GND
PIN 4
=
24V DC
PIN 5
=
nicht belegt
PIN 3 = 0V DC. An PIN 1 oder an PIN 4 können 24V DC zur Versor-
gung angelegt werden! Es ist nicht nötig PIN 1 und PIN 4 zugleich
zu belegen.
3
Mögliche Varianten M12 Stecker
5
2
| 5
