5 | Raccordement

Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l'offre d'accessoires de
LED2WORK.
Le brochage du connecteur M12 est le suivant :
BROCHAGE
BROCHE 1 = VCC
BROCHE 2 = N.C.
BROCHE 3 = GND
BROCHE 4 = VCC
BROCHE 5 = N.C.
18 | BA LEANLED II Basic-Line . BA 08/2025
Respectez les spécifications et réglementations nationales/internationales applicables
lors du branchement de la lumière. Utilisez des fils de section appropriée à la distance de
votre ligne et à l'usage que vous en ferez.

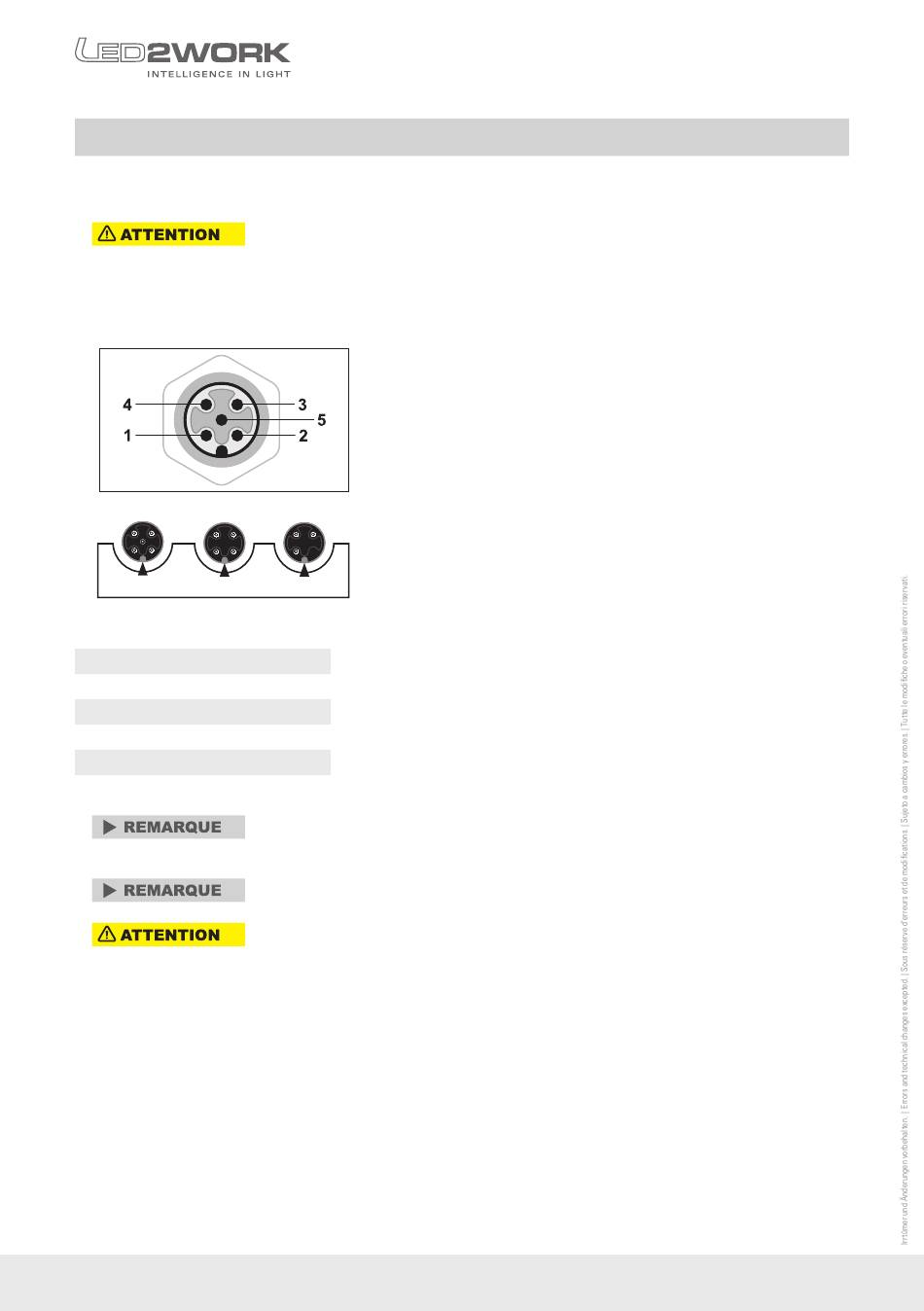

Schéma du connecteur M12
Variantes possible du connecteur M12
BROCHE 3 = 0V DC. Il est possible d'appliquer une tension de 24V DC sur la broche 1 ou
la broche 4 pour l'alimentation ! Il n'est pas nécessaire d'affecter les broches 1 et 4 en
même temps.
Le luminaire ne dispose pas de son propre interrupteur dans la mesure où il est général-
ement allumé et éteint par le biais d'interrupteurs externes de machines et installations.
En cas de sous-tension (< 24V DC), c'est-à-dire en cas de tension insuffisante dans le
réseau d'alimentation, le flux lumineux est réduit.
