En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios.
La asignación de pines del conector M12 es la siguiente:
Asignación de pines
PIN 1 = VCC
PIN 2 = N.C.
PIN 3 = GND
PIN 4 = VCC
PIN 5 = N.C.
24 | BA LEANLED II Basic-Line . BA 08/2025
Tenga en cuenta las especificaciones y normativas nacionales/internacionales aplicables
al conectar la luz. Utilice las secciones de cable adecuadas para la distancia entre líneas
y el uso previsto.

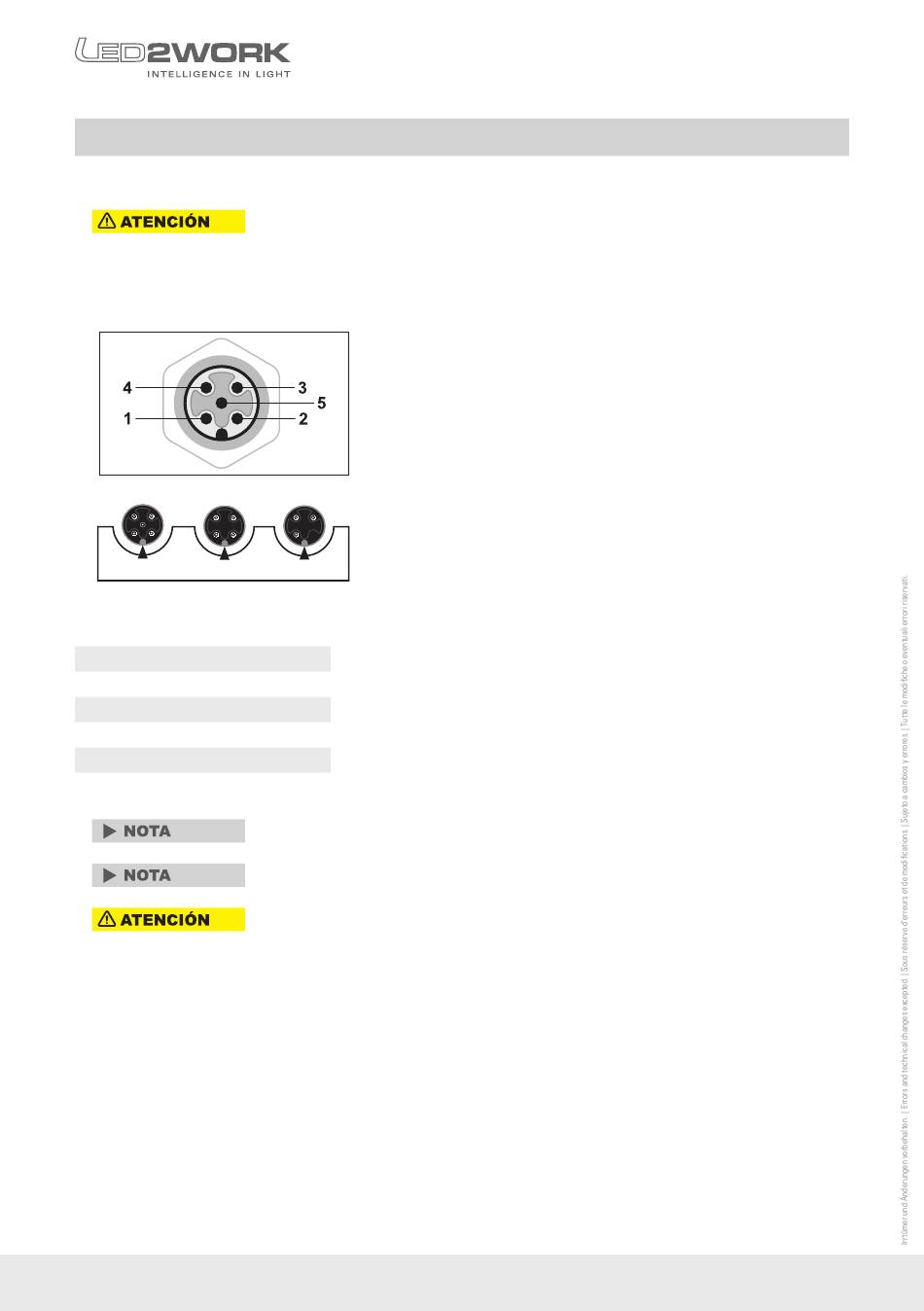

Diagrama del conector M12
Posibles variantes del conector M12
PIN 3 = 0V DC. En el PIN 1 o en el PIN 4 se pueden conectar 24V DC para la alimentación.
No es necesario asignar el PIN 1 y el PIN 4 a la vez.
La luminaria no tiene interruptor propio, ya que normalmente se encenderá y apagará a
través de un interruptor externo de máquinas y plantas.
En caso de una alimentación con subtensión (< 24V DC), es decir, una tensión insuficiente
en la red de suministro, el flujo luminoso se reduce.
