5 | Collegamento

Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
L'assegnazione PIN del connettore M12 è la seguente:
Assegnazione pin
PIN 1 = VCC
PIN 2 = N.C.
PIN 3 = GND
PIN 4 = VCC
PIN 5 = N.C.
30 | BA LEANLED II Basic-Line . BA 08/2025
Durante il collegamento della luce, prestare attenzione alle specifiche e alle normative
nazionali/internazionali applicabili. Utilizzare le sezioni di filo appropriate per la distanza
della linea e lo scopo di utilizzo

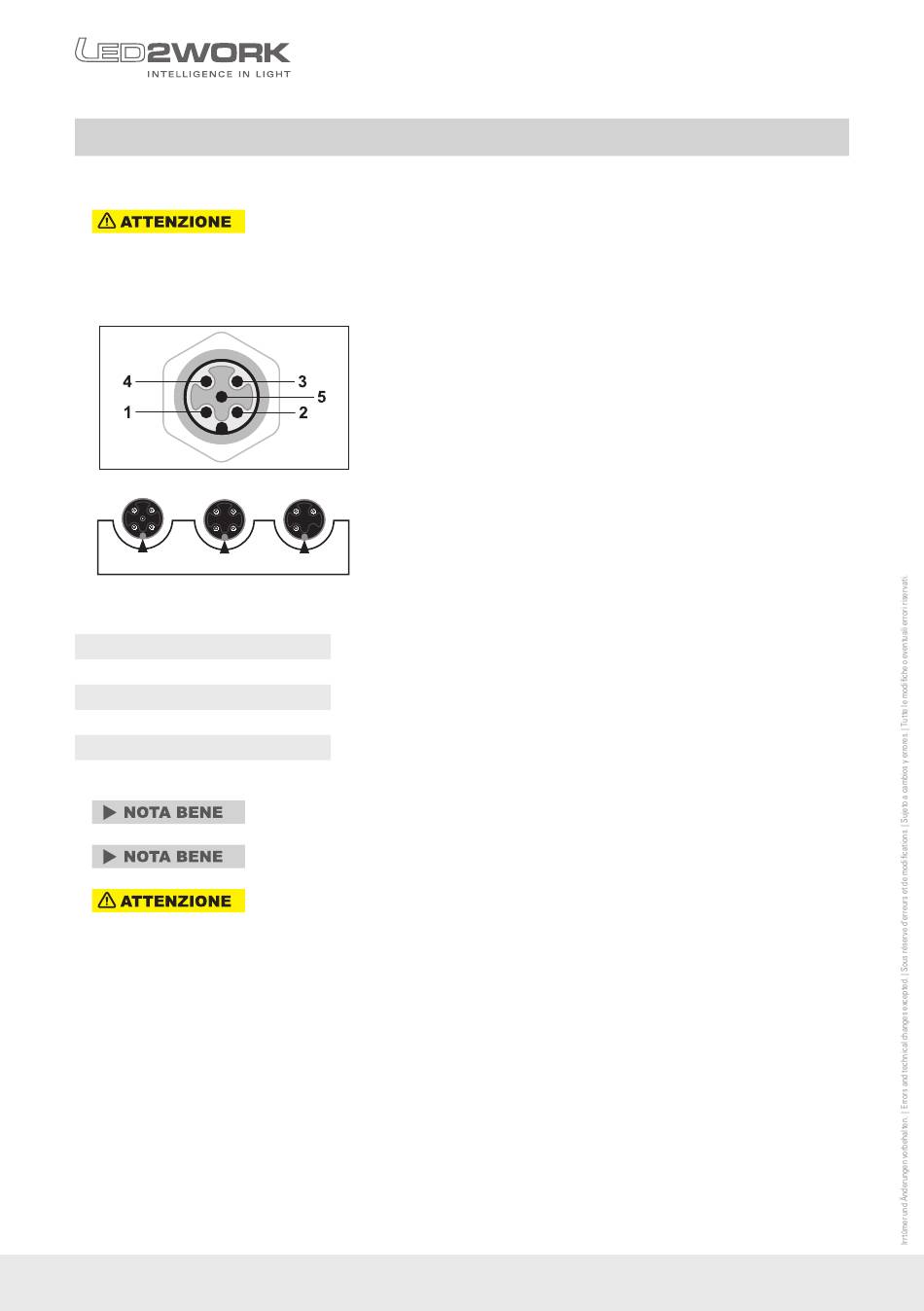

Disegno schematico connettore M12
Possibili varianti del connettore M12
PIN 3 = 0V DC. Ai PIN 1 e 4 può essere assegnata unicamente la tensione 24V DC! Non è
necessaria l'assegnazione contemporanea dei PIN 1 e 4.
La lampada non presenta un interruttore proprio, in quanto solitamente viene accesa e
spenta con interruttori esterni di macchine e impianti.
In caso di alimentazione con sottotensione (< 24V DC), cioè con una tensione insufficiente
nella rete di alimentazione, il flusso luminoso si riduce.
