TST RCCA-B / -C / -D
1 2
5
4 3
1 2 3 4
1 2 3 4
1 1
L1 L2
2 2
8.9.3

Digitaler Ein- und Ausgang

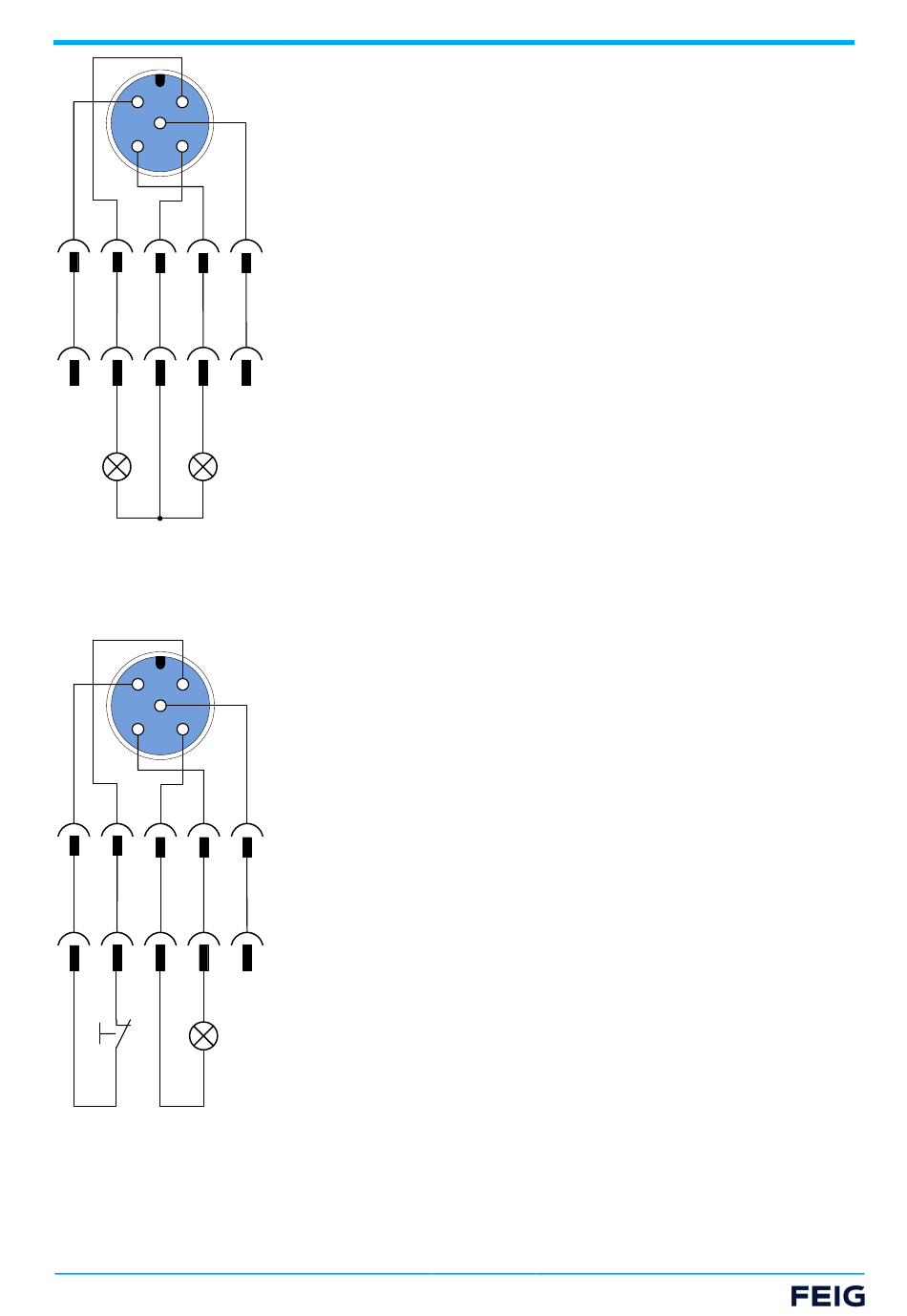

In diesem Beispiel wird der I/Q Pin (Pin 2) als Eingang und der C/Q Pin (Pin 4) als Ausgang konfiguriert. Dazu wird der
I/Q Pin mit dem Parameter IQ Behaviour auf Digital Input als Eingang konfiguriert. Mit dem Stecken des Submodule
Digital Output wird Pin C/Q als Ausgang konfiguriert. Es ist auch möglich Funktion der Pins zu tauschen.
1 2
5
4 3
1 2 3 4
1 2 3 4
11
1
S1
L1
2
12
8.9.4

IO-Link Schnittstelle

Um ein „intelligentes" IO-Link Gerät zu verwenden, muss eines der Submodule
werden. Dabei sollte entsprechend dem IO-Gerät ein Submodule mit einer passenden IO-Datengröße gewählt werden.
TST RCCA Montageanleitung
Pin (Buchse)
1 -
2 I/Q
3 L-
4 C/Q
5 -
5
5
Pin (Buchse)
1 L+
2 I/Q
3 L-
4 C/Q
5 -
5
5
Signalgeber
1 (L1)
2 (L1/L2)
1 (L2)
Signalgeber
12 (S1)
11 (S1)
2 (L1)
1 (L1)
IO-Link In/Out x/x Byte + PQI gesteckt
63 | 76
Funktionen
