TST RCCA-B / -C / -D
8.6

Diagnose-LEDs

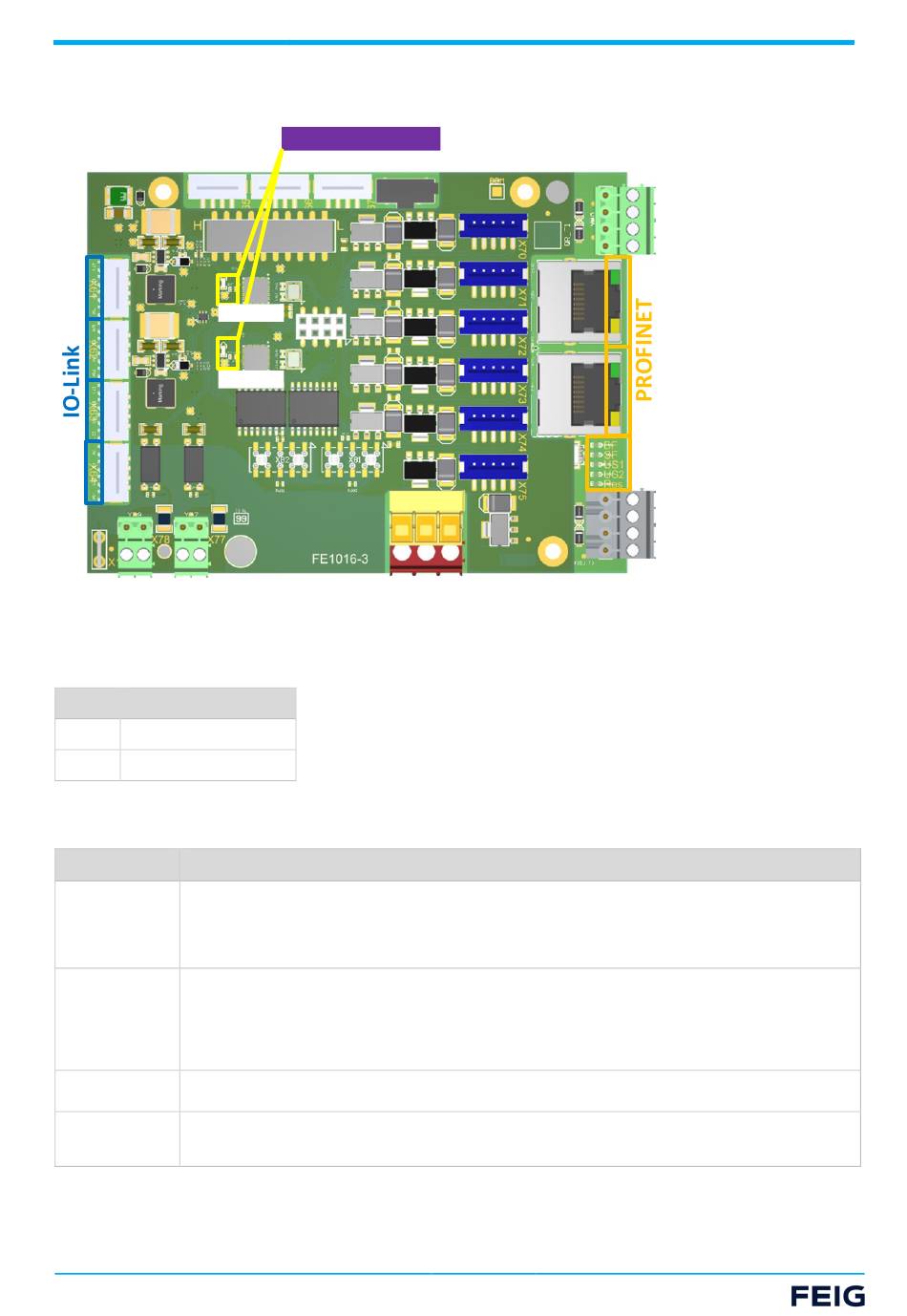

Abbildung 8: LED Positionen
8.6.1
PROFINET Diagnose-LEDS
8.6.1.1

LEDs neben den RJ45-Buchsen (Netzwerk)

LED
Bedeutung
grün
LNK: Verbindung
orange
ACT: Aktivitätsfrequenz
8.6.1.2

LED-Feld neben den RJ45-Buchsen (Netzwerk)

LED
Bedeutung
BF
Link down bei beiden Ports=> LED an
(Bus Fault)
SPS nicht verbunden oder verbindet sich gerade => 2Hz blinken
SPS verbunden => LED aus
SF
ModuleDiffBlock mit Wrong Module oder Wrong Submodule => 2Hz blinken
Error-Diagnose in der Applikation vorhanden => 2Hz blinken
(System Fault)
ansonsten: LED aus
Hinweis: PROFINET-Stack-interne Diagnosen werden nicht berücksichtigt
US1
Versorgungsspannung >= 18V: LED an ansonsten: LED aus
TST-Kommunikation OK => LED an
US2
TST-Kommunikation fehlerhaft => LED aus
TST RCCA Montageanleitung
Safety Modul
Master
Slave
43 | 76
