Aktiver Signalgeber (z.B. Laserscanner)

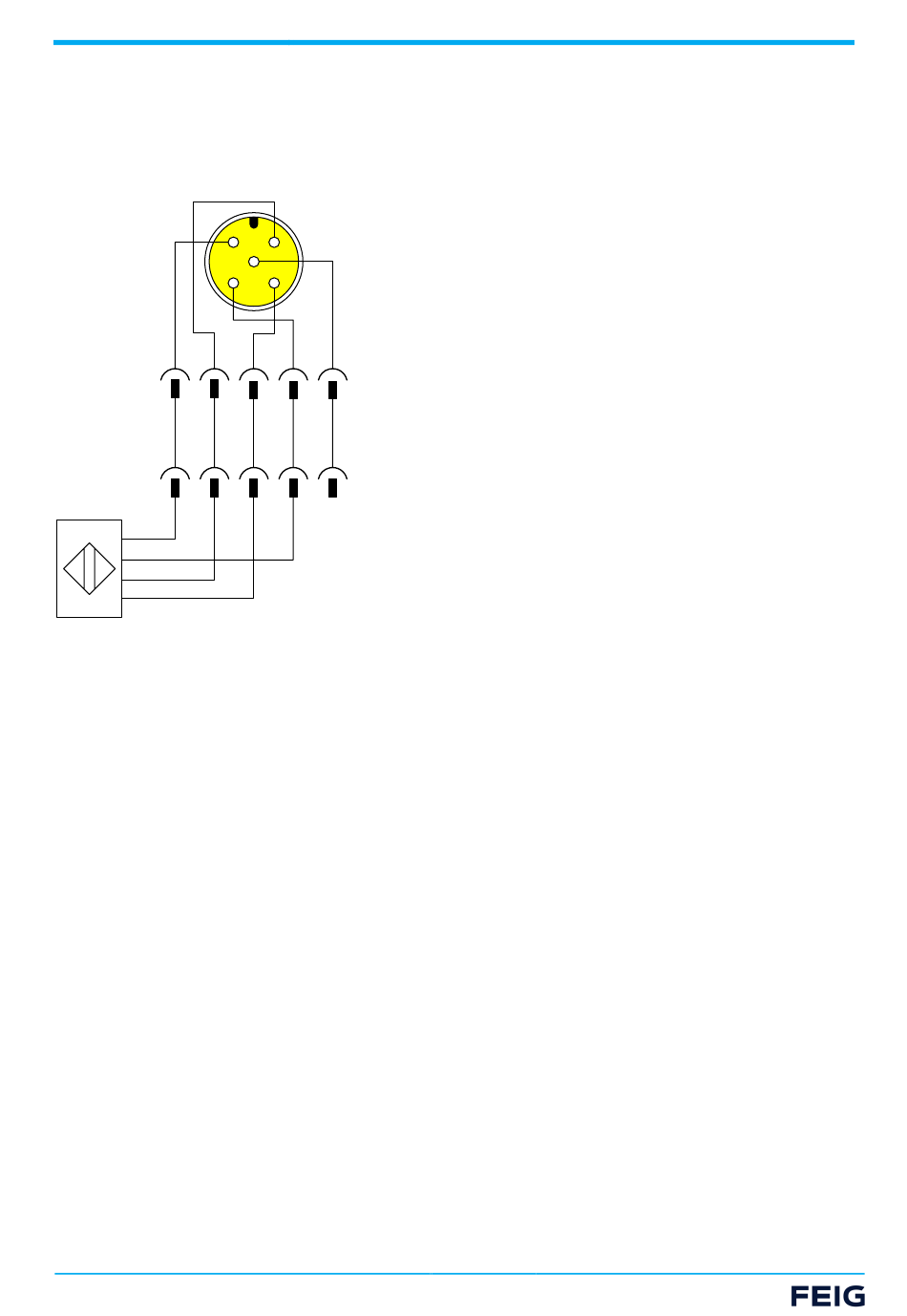

Ein aktiver Signalgeber zeichnet sich dadurch aus, dass er die sicheren Eingangssignale selbst erzeugt. Dazu benötigt
das Gerät die Versorgungsspannung VS und die Masse GND. Die Ausgangssignale OSSD1/2 sind an F-Dix.1/2 der M12
Buchse anzuschließen.
1
2
1
2
VCC
OSSD1
OSSD2
GND
Mittels Parameter F-DI Modus wird der Eingang auf 1oo2 Mode gestellt um die redundante Auswertung zu aktivieren.
Außerdem muss eine Discrepancy time eingestellt werden.
TST RCCA Montageanleitung
Pin (Buchse)
1 VS
1
2
2 F-DIx.2
5
3 GND
4
3
4 F-DIx.1
5 -
3
4
5
3
4
5
Signalgeber
VCC
OSSD2
GND
OSSD1
NC
