TST RCCA-B / -C / -D
8.8.2

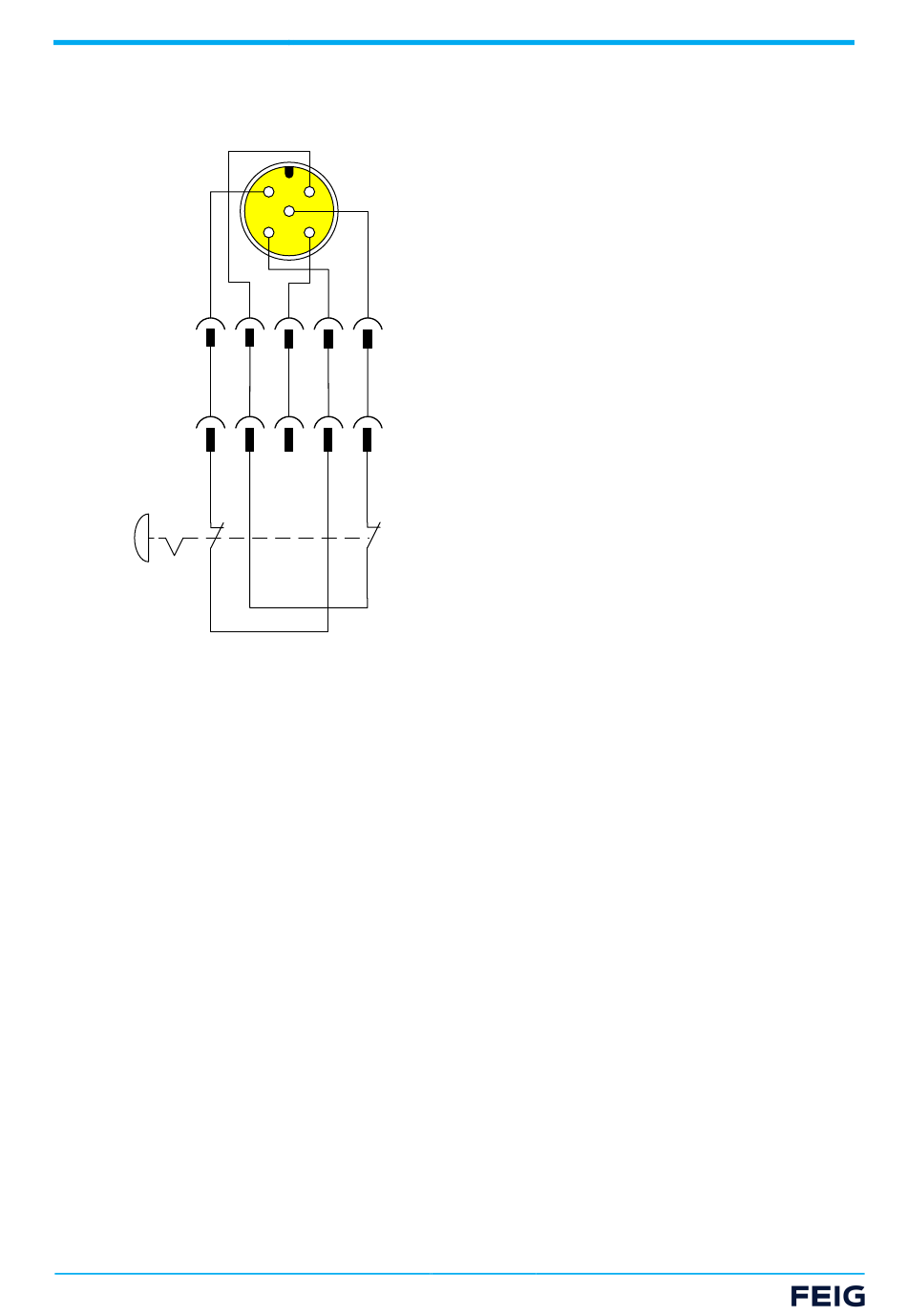

Passiver Signalgeber 1oo2 (z.B. Notausschalter)
Ein passiver Signalgeber schaltet die Geberkanäle VSx.1 und 2. Beim Anschluss ist auf die korrekte Zuordnung auf die
Eingänge F-DIx.1 und 2 zu achten. Bei falscher Verdrahtung kommt es während des Kurzschlusstest zum
Verdrahtungsfehler.
1
1
11
S1
12
Mittels Parameter F-DI Modus wird der Eingang auf 1oo2 Mode gestellt um die redundante Auswertung zu aktivieren.
Außerdem muss eine Discrepancy time eingestellt werden. Außerdem ist die Kurzschlusstestung mit FDIx Short circuit
test zu aktivieren.
TST RCCA Montageanleitung
Pin (Buchse)
1 VSx.1
1
2
2 F-DIx.2
5
3 -
4
3
4 F-DIx.1
5 VSx.2
2
3
4
5
2
3
4
5
21
22
Signalgeber (S1)
11
22
NC
12
21
57 | 76
