8.6.2 Safety Modul Diagnose
LED Master µC LED Slave µC
aus aus
aus an
an aus
an an
an blinkend
blinkend blinkend
schnelles blinken schnelles blinken
8.6.3 IO-Link Diagnose
Jeder IO-Link Port hat eigene Diagnose LEDs mit folgender Bedeutung:
LED1
LED2
LED3
LED4

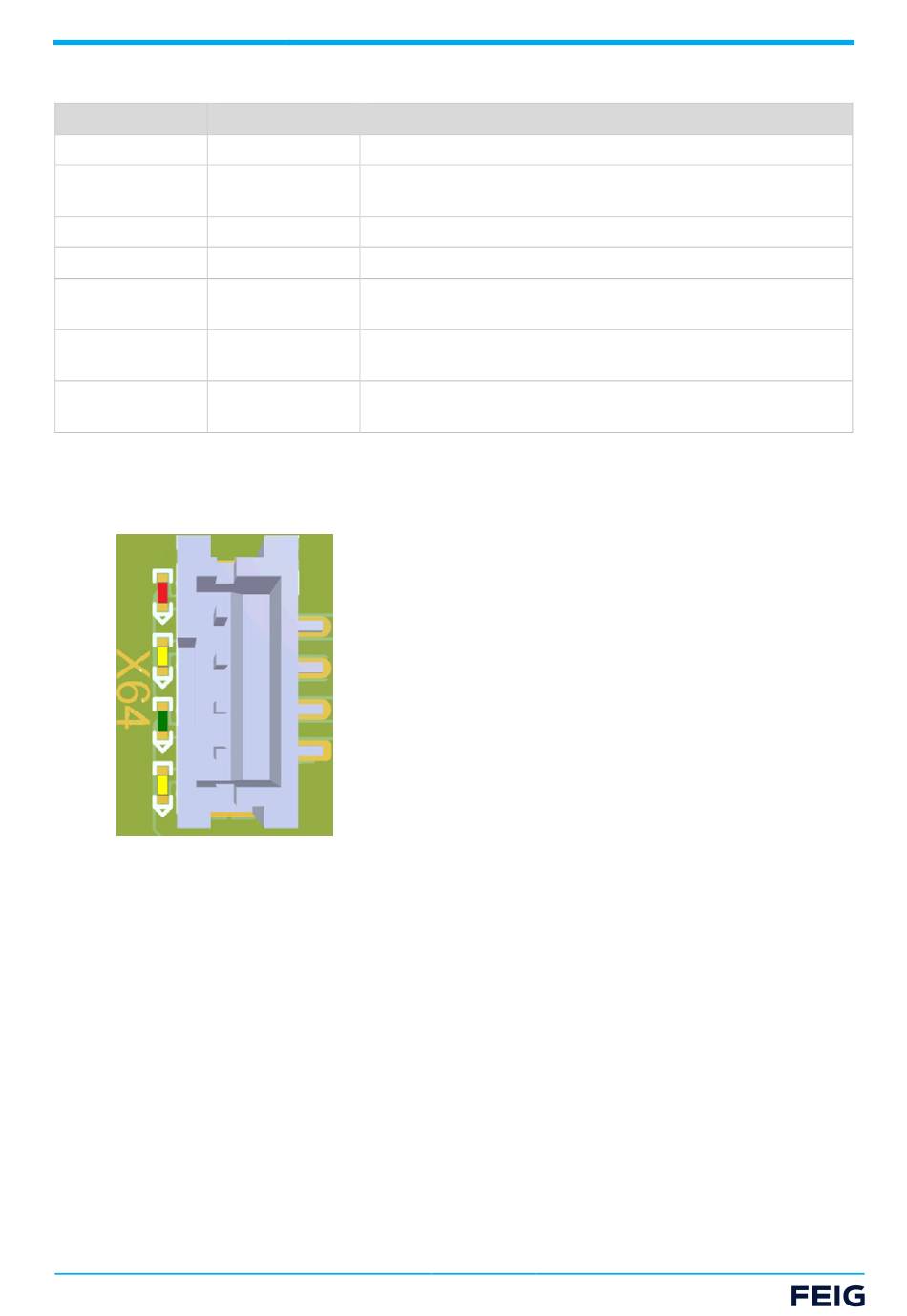

Abbildung 9: LED Positionen am IO-LINK Port
TST RCCA Montageanleitung
Bedeutung
Keine Versorgung
Einschaltvorgang, Kommunikation mit Netzwerkplatine noch nicht
hergestellt
Passivierung, aufgrund eines vorliegenden externen Softwarefehlers
Normaler Betrieb
Passivierung aufgrund eines früheren externen Softwarefehlers
(Depassivierung mittels SPS möglich)
Unumkehrbare Abschaltung aufgrund eines Hardwarefehlers
(Depassivierung mit SPS nicht möglich)
Bootloader-Modus (wird etwa zwei Sekunden nach dem Einschalten
verlassen)
