5.3 Systemübersicht

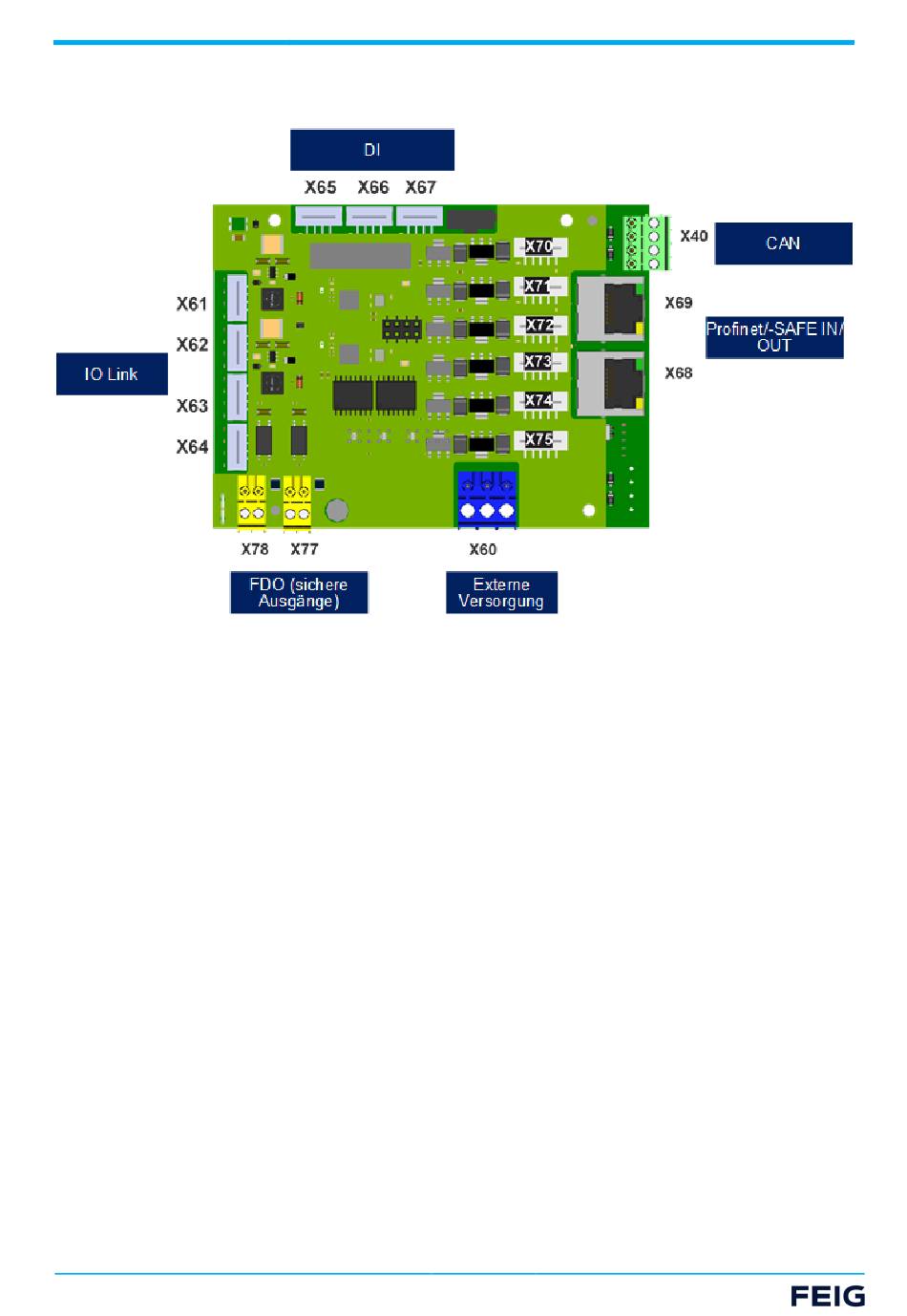

Abbildung 2: Schema eines Torsystems mit TST RCCA Modul
5.4 Weitere Produktmerkmale
Das TST Feldbuskommunikationsmodul verfügt neben dem Safety-Modul und der Verbindung zur Torsteuerung noch
über weitere Schnittstellen und Funktionen.
Über einen IO-Link Master können bis zu vier IO-Link Devices (z.B. eine konfigurierbare Ampel oder Sensor)
angeschlossen werden. Ein IO-Link Gateway setzt die IO-Link Schnittstellen auf PROFINET um.
An die sechs digitalen Eingänge können beliebige Teilnehmer mit 24 VDC Schaltausgang angeschlossen werden. Auch
deren Signale werden auf PROFINET umgesetzt.
LEDs in spezifischen Anordnungen und Farben signalisieren den Betriebszustand des Moduls.
Die praktische Einbindung des Moduls TST RCCA in einen SPS-Ablauf erfolgt über die gerätespezifische GSD-Datei, in
der die Eigenschaften des Moduls beschrieben sind.
Das Modul TST RCCA wird über einen externen 24-VDC-Anschluss versorgt.
Die 24 VDC Versorgung der Geräte an den FDIs, DIs und IO-Link Ports kann über das TST RCCA Modul erfolgen.
Neben den Anschlüssen für die Standard-Torapplikation, wie Netzanschluss und Anschluss für die Torsensorik und
Antrieb sind, im Rahmen des FEIG Schaltschrankbaus spezifische Stecksysteme für 24 VDC Ein- und Ausgang,
PROFINET / Ethernet - Ein- und Ausgang, IO-Link, sowie sichere und digitale Eingänge möglich.
