Montage und elektrische Installation

6.1

Montage auf der Leiterplatte

Anschlussbeispiel: Zur Montage des TST RCCA Moduls auf der Leiterplatte der TST FUxF Torsteuerung werden
Schraubbolzen an den gekennzeichneten Bohrungen montiert.
Frontansicht TST RCCA
Rückansicht TST RCCA

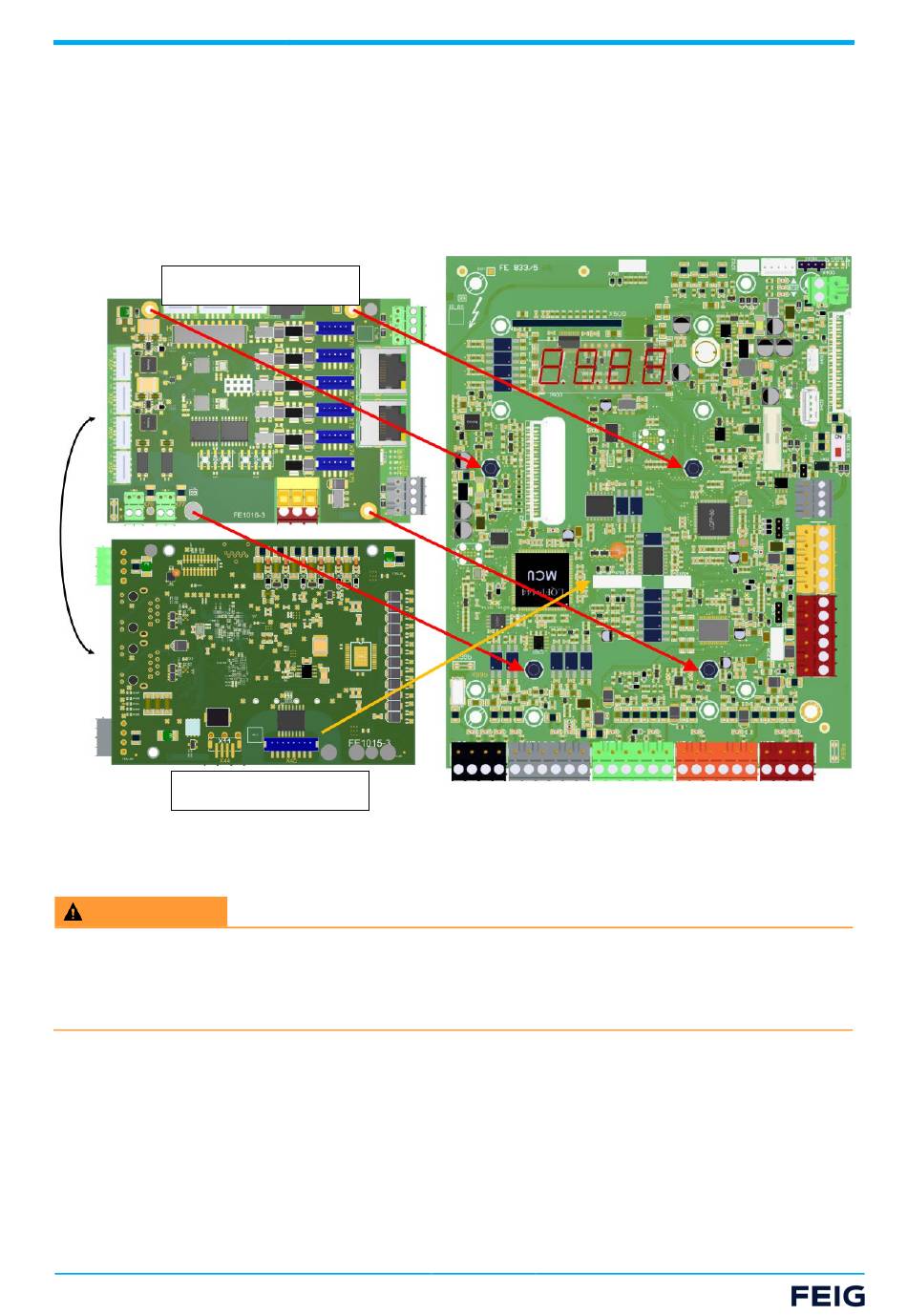

Abbildung 3: Montagevorrichtungen auf der Leiterplatte
6.2

Elektrischer Anschluss

WARNUNG
Stromschlag
Die Verdrahtung darf immer nur im spannungslosen Zustand durchgeführt werden.
Für die Verdrahtung im Torumfeld unbedingt die Montageanleitung der jeweiligen Torsteuerung beachten (z.B.: TST
FUxF Montageanleitung).
TST RCCA Montageanleitung
Montage und elektrische Installation
