TST RCCA-B / -C / -D
8.8.3
Passiver Signalgeber 1oo1 (einkanalig)
Ebenso wie zweikanalige Signalgeber können auch einkanalige Schalter angeschlossen werden. Hier ist aber zu
beachten, dass damit keine Redundanz gegen ist. Somit kann maximal SIL2 erreicht werden. In dem nachfolgenden

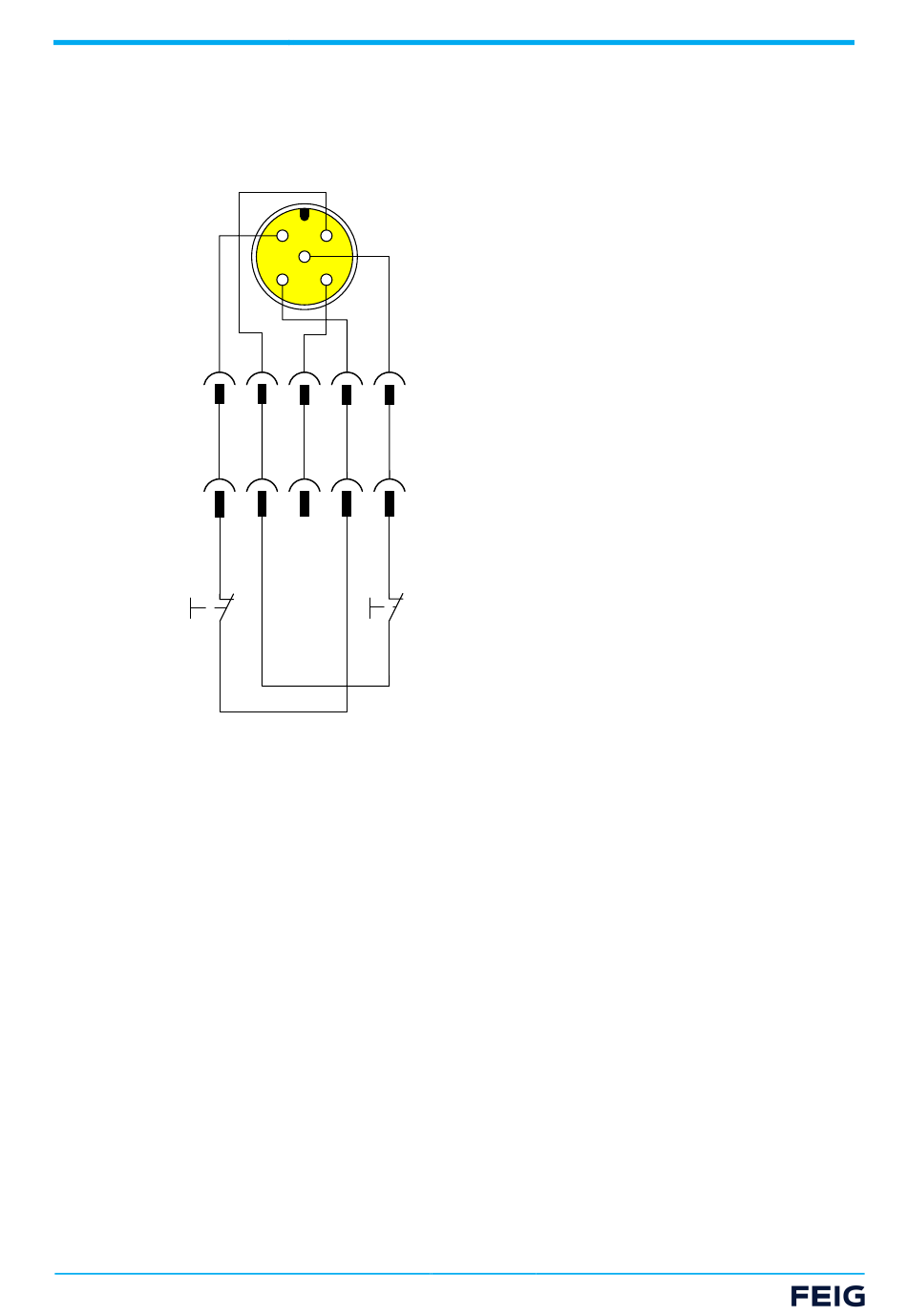

Beispiel sind zwei Schalter aufgeführt. Es kann jedoch auch nur ein Schalter pro Buchse betrieben werden. Die
Zuordnung von Geberkanal VSx.1 und 2 zu dem entsprechenden Eingangskanal F-DIx.1 und 2 muss korrekt sein.
Anderenfalls erkennt der Kurzschlusstest ein Verdrahtungsfehler.
11
S1
12
Mit dem Parameter F-DI Modus wird der Eingang auf 1oo1 Mode gestellt. Damit können beide Eingangskanäle einzeln
genutzt werden. Aktiviert werden die Channels mit den Parametern F-DI.1/2 Activation (1oo1). Mit dem Parameter
FDIx Short circuit test wird die Kurzschlusstestung aktiviert.
TST RCCA Montageanleitung
1
2
5
4
3
1
2
3
4
5
1
2
3
4
11
S2
12
Pin (Buchse)
Signalgeber
1 VSx.1
11 (S1)
2 F-DIx.2
12 (S2)
3 -
NC
4 F-DIx.1
12 (S1)
5 VSx.2
11 (S2)
5
