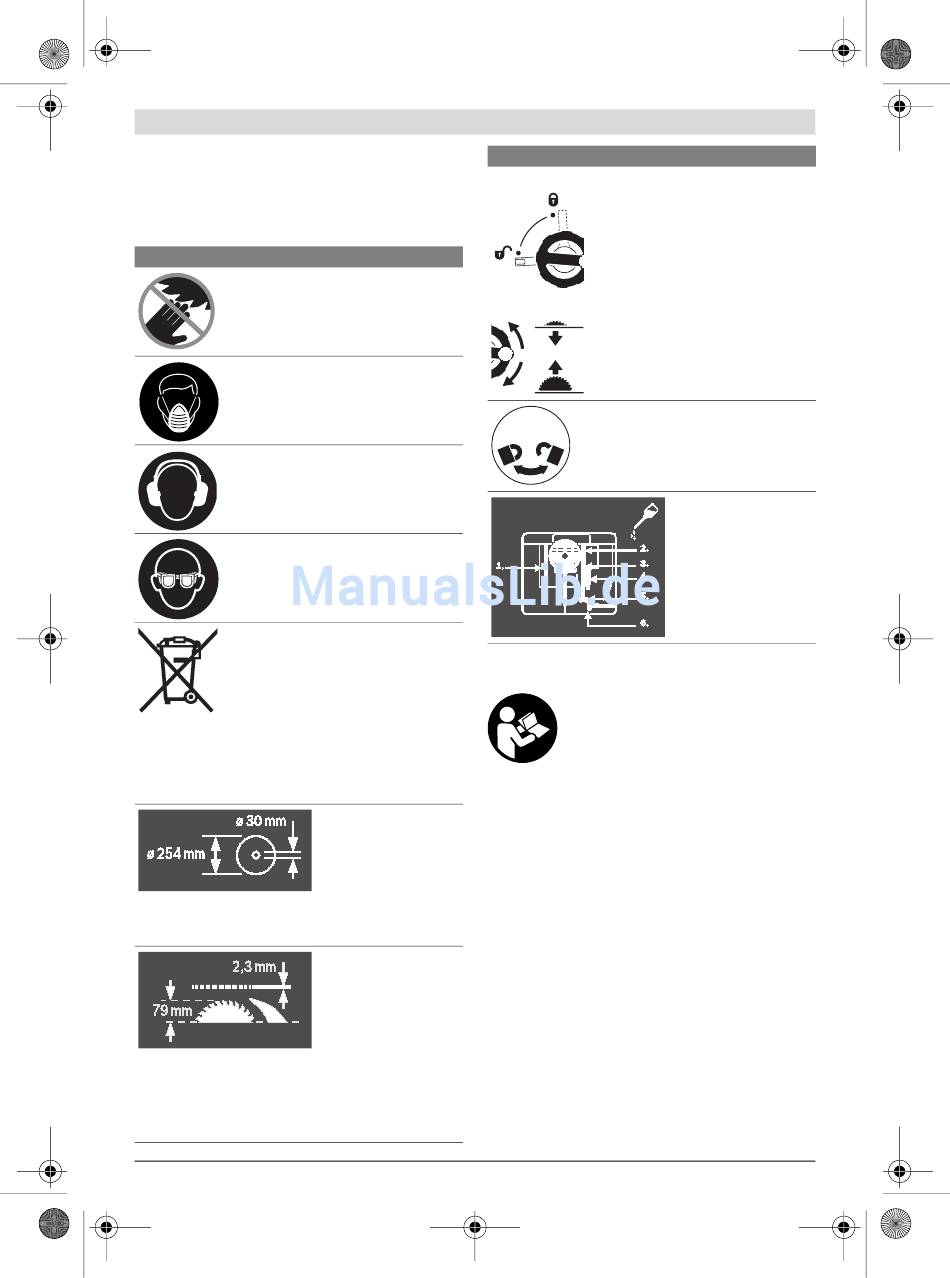

Simboli
Simboli, ki sledijo, so lahko pomembni za uporabo Vašega
električnega orodja. Zapomnite si, prosimo, simbole in njihov
pomen. Pravilna razlaga simbolov Vam pomaga, da električno
orodje bolje in varneje uporabljate.
Simboli in njihov pomen
Ne segajte s svojimi rokami v območje
žage, medtem ko električno orodje
obratuje. Pri stiku z žaginim listom obstaja
nevarnost poškodbe.
Nosite zaščitno masko proti prahu.
Nosite zaščitne glušnike. Vpliv hrupa
lahko povzroči izgubo sluha.
Nosite zaščitna očala.
Električnih orodij ne vrzite med
gospodinjske odpadke!
Samo za države EU:
V skladu z Direktivo 2002/96/ES
Evropskega Parlamenta in Sveta o odpadni
električni in elektronski opremi (OEEO) in
njeni uresničitvi v nacionalnem pravu se
morajo električna orodja, ki niso več v
uporabi, ločeno zbirati ter okolju prijazno
reciklirati.
Upoštevajte mere žaginega lista. Premer izvrtine mora
natančno ustrezati vretenu orodja. Ne uporabljajte
reducirnih kosov ali adapterjev.
Pri menjavi žaginega lista pazite na to, da širina reza ni
manjša kot 2,3 mm in da debelina osnovnega žaginega lista
ni večja kot 2,3 mm. Sicer obstaja nevarnost, da se razporni
klin (2,3 mm) zagozdi v obdelovancu.
Maksimalna možna višina obdelovanca znaša 79 mm.
Bosch Power Tools
Simboli in njihov pomen
leva stran
Prikazuje položaj aretirne ročice za
fiksiranje žaginega lista in položaj pri
nastavitvi navpičnega jeralnega kota
(žagin list obračljiv).
desna stran
Prikazuje smer vrtenja ročnega kolesca
za spust (transportni položaj) in dvig
(delovni položaj) žaginega lista.
Smer vrtenja narebričenega vijaka za
fiksiranje/sproščanje kotnega prislona
na potisni mizi.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake
zaradi neupoštevanja spodaj navedenih
opozoril in napotil lahko povzročijo električni
udar, požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je namenjeno, da kot fiksna naprava izvaja
vzdolžne in prečne reze z ravnim potekom reza v trdi in mehki
les ter iverne in vlaknene plošče. Pri tem so možni vodoravni
jeralni koti od –60° do +60° ter navpični jeralni koti od –1°
do +47°.
Pri uporabi ustreznih žaginih listov je možno žaganje
aluminijastih profilov in umetnih mas.
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.
1 Skala za razmak žaginega lista do paralelnega prislona 8
2 Drsna tirnica
3 Kotni prislon
4 Ročaj za nošenje
5.1 Zaščitni pokrov z vpenjalno ročico*
5.2 Zaščitni pokrov s vpenjalnim vijakom in stransko
zaščito*
6 Odsesovalni nastavek na zaščitnem pokrovu
Slovensko | 305
Po potrebi odprite talno
ploščo in naoljite
električno orodje na
nakazanih mestih.
