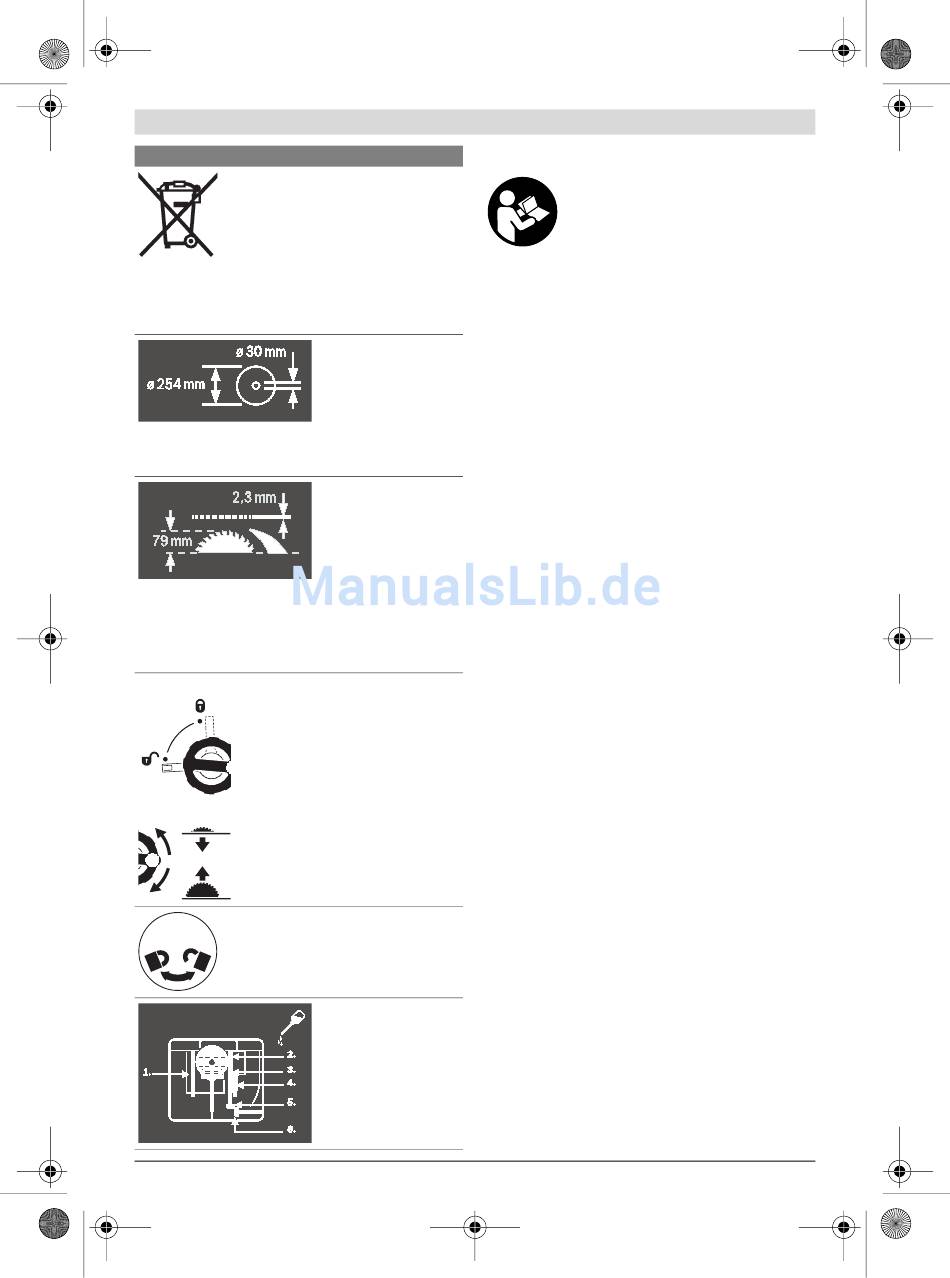

Symboler og deres betydning
Elektroverktøy må ikke kastes i vanlig søp-
pel!
Kun for EU-land:
Jf. det europeiske direktivet 2002/96/EF
vedr. gamle elektriske og elektroniske ap-
parater og tilpassingen til nasjonale lover
må gammelt elektroverktøy som ikke lenger
kan brukes samles inn og leveres inn til en
miljøvennlig resirkulering.
Ta hensyn til sagbladets dimensjoner. Hulldiameteren må
passe uten klaring på verktøyspindelen. Ikke bruk reduk-
sjonsstykker eller adaptere.
Ved utskifting av sagbladet må du passe på at skjærebred-
den ikke er mindre enn 2,3 mm og at stambladtykkelsen ikke
er større enn 2,3 mm. Det er ellers fare for at spaltekniven
(2,3 mm) kjører seg fast i arbeidsstykket.
Den maksimalt mulige arbeidsstykkehøyden er på 79 mm.
venstre side
Viser en stilling på låsespaken til låsing av
sagbladet og ved innstilling av den verti-
kale gjæringsvinkelen (svingbart sag-
blad).
høyre side
Viser håndhjulets dreieretning til forsen-
king (transportstilling) og løfting (ar-
beidsstilling) av sagbladet.
Dreieretning til justeringsskruen til fikse-
ring/løsning av vinkelanlegget på skyve-
bordet.
Bosch Power Tools
Produkt- og ytelsesbeskrivelse
Formålsmessig bruk
Elektroverktøyet er som fastmontert modell beregnet til å la-
ge langsgående og tverrsnitt med rett skjæring i hardt og mykt
tre og på spon- og fiberplater. Det er da mulig med horisontale
gjæringsvinkler på –60° til +60° og vertikale gjæringsvinkler
på –1° til +47°.
Ved bruk av tilsvarende sagblad er det mulig å sage alumini-
umsprofiler og kunststoff.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.
1 Skala for avstand mellom sagblad og parallellanlegg 8
2 Skyvesleide
3 Vinkelanlegg
4 Bærehåndtak
5.1 Vernedeksel med klemspak*
5.2 Vernedeksel med klemskrue og sidebeskyttelse*
6 Avsugstuss på vernedekselet
7 Spaltekniv
8 Parallellanlegg
9 Føringsnot for vinkelanlegg
10 Bord-forlengelse
11 Bord-breddeøker
12 Festemutter for dekselet til sagbladdepotet og til
13 Skyvestokk
14 Deksel for sagbladdepotet
15 Ringnøkkel (24 mm; 23 mm)
16 Boringer for montering
17 Sagbord
18 Spenngrep for bordforlengelsen
19 Håndhjul
20 Sveiv til løfting og senking av sagbladet
21 Sikkerhetsklaff på på-/av-bryteren
22 Holder til oppbevaring av vernedekselet
23 Holdeklemme til oppbevaring av vinkelanlegget
24 Føringsstav til bordforlengelsen
25 Anlegg for 45°-gjæringsvinkel (vertikal)
26 Låsespak til innstilling av vertikal gjæringsvinkel
Ved behov åpner du
27 Skala for gjæringsvinkel (vertikal)
bunnplaten og smører
28 Anlegg for 0°-gjæringsvinkel (vertikal)
elektroverktøyet på de
anviste stedene.
29 Spenngrep for skyvesleiden
30 V-føringsnot på sagbordet for parallellanlegget
31 Innleggsplate
32 Sagblad
33 Etikett til merking av skjærelinjen
Les gjennom alle advarslene og anvisninge-
ne. Feil ved overholdelsen av advarslene og
nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.
opphenging av skyvestokken
