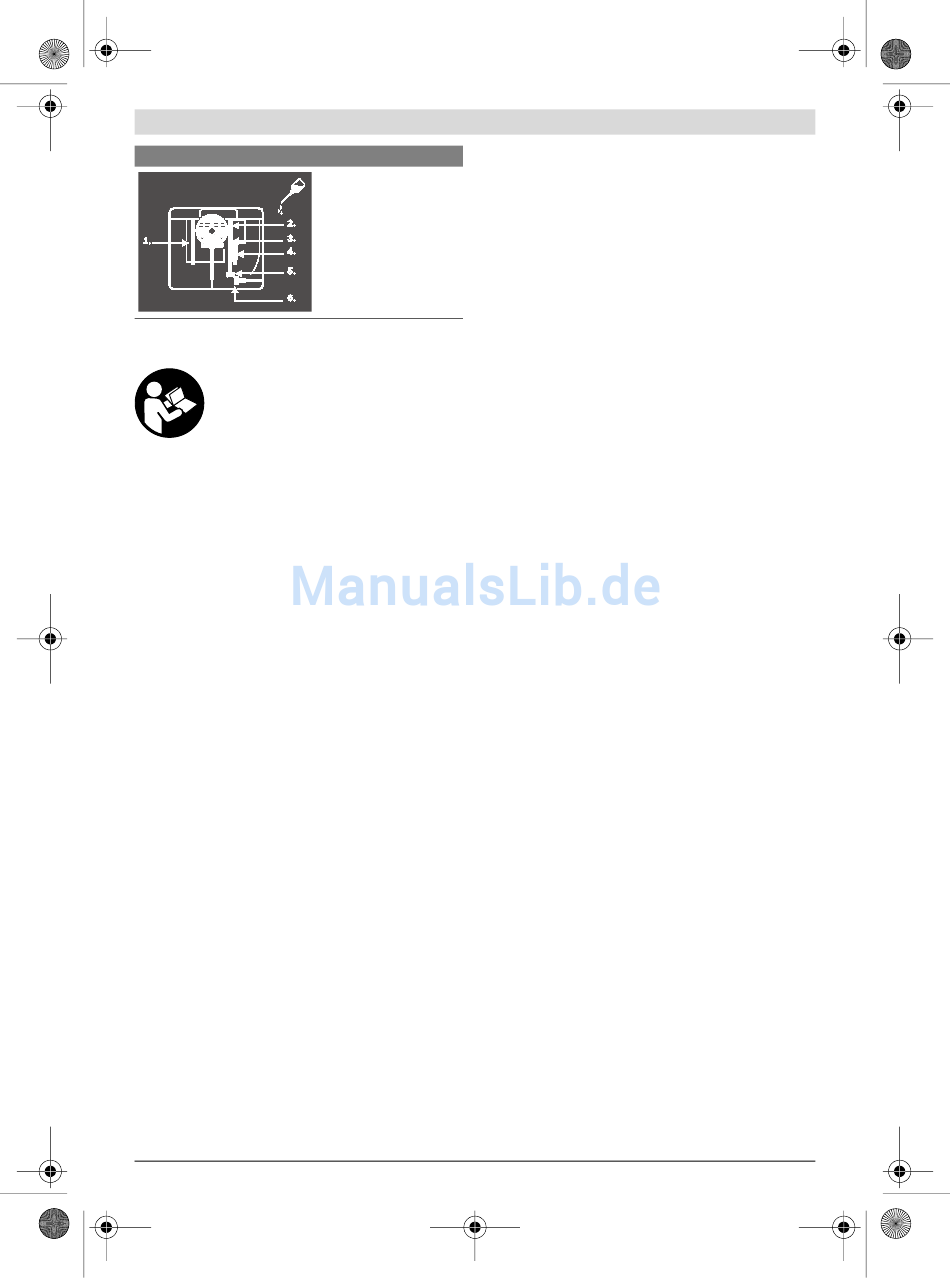

212 | Slovensky
Symboly a ich významy
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny. Zanedbanie
dodržiavania Výstražných upozornení a
pokynov uvedených v nasledujúcom texte
môže mať za následok zásah elektrickým
prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Používanie podľa určenia
Toto elektrické náradie je ako stacionárne náradie určené na
pozdĺžne a priečne rezy s rovným priebehom rezu do tvrdého
a mäkkého dreva a taktiež na rezanie drevotrieskových a
drevovláknitých dosiek. Pritom sú možné horizontálne šikmé
rezy s uhlami zošikmenia od –60° do +60° ako aj vertikálne
šikmé rezy s uhlami zošikmenia od –1° do +47°.
Pri použití vhodných pílových listov je možné aj rezanie
hliníkových profilov a plastov.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vzťahuje na
vyobrazenie elektrického náradia na grafickej strane tohto
Návodu.
1 Stupnica vzdialenosti pílového listu od paralelného
dorazu 8
2 Posuvné sane
3 Uhlový doraz
4 Rukoväť
5.1 Ochranný kryt s aretačnou páčkou*
5.2 Ochranný kryt s aretačnou páčkou a s bočným krytom*
6 Odsávací nátrubok na ochrannom kryte
7 Štrbinový klin
8 Paralelný doraz (zarážka rovnobežnosti)
9 Vodiaca drážka pre uhlový doraz
10 Predĺženie rezacieho stola
11 Rozšírenia rezacieho stola
12 Upevňovacia matica na upevnenie krytu zásobníka
pílových listov a na zavesenie paličky na posúvanie
obrobka
13 Palička na posúvanie obrobku
14 Kryt zásobníka pílových listov
15 Prstencový kľúč (24 mm; 23 mm)
16 Otvory pre montáž
17 Rezací stôl
18 Upínacia rukoväť pre predĺženie rezacieho stola
1 619 929 K16 | (29.8.11)
19 Ručné koleso
20 Kľuka na zdvíhanie a spúšťanie pílového listu
V prípade potreby otvorte
21 Poistná klapka vypínača
základnú dosku a na
22 Držiak na odkladanie (uschovanie) ochranného krytu
označených
(vyobrazených) miestach
23 Upevňovacia zvierka na odkladanie uhlového dorazu
elektrické náradie
24 Vodiaca tyč pre predĺženie rezacieho stola
naolejujte.
25 Doraz pre 45° uhol zošikmenia (vertikálne)
26 Aretačná páčka na nastavovanie vertikálneho uhla
27 Stupnica pre uhol zošikmenia (vertikálne)
28 Doraz pre 0° uhol zošikmenia (vertikálne)
29 Upínacia rukoväť pre posuvné sane
30 Vodiaca V-drážka na rezacom stole pre paralelný doraz
31 Vkladacia platnička
32 Pílový list
33 Nálepka na označenie čiary rezu
34 Profilová lišta
35 Vodiaca drážka pre paralelný doraz 8
36 Depot paralelného dorazu 8
37 Kľúč na skrutky s vnútorným šesťhranom (5 mm)
38 Aretačná skrutka predĺženia rezacieho stola
39 Upevňovacia súprava „Prídavný paralelný doraz"
40 Otvor na vyhadzovanie triesok
41 Odsávací adaptér
42 Držiak prívodnej šnúry
43 Upevňovacia súprava „Predĺženie rezacieho stola"
44 Základná doska
45 Otvory pre vkladaciu platničku
46.1Aretačná páčka na zaaretovanie ochranného krytu 5.1
46.2Aretačná skrutka na zaaretovanie ochranného krytu 5.2
47 Upevňovacia rukoväť paralelného dorazu
48 Vedenie tvaru V paralelného dorazu
49 Prídavný paralelný doraz
50 Vodiaca koľajnička uhlového dorazu
51 Ryhovaná skrutka na zafixovanie uhlového dorazu
52 Upevňovacia súprava „Profilová lišta"
53 Ryhovaná matica pre profilovú lištu
54 Dolný kryt pílového listu
55 Upevňovacia skrutka dolného krytu pílového listu
56 Upínacia matica
57 Aretačná páčka vretena
58 Upínacia príruba
59 Upínacia príruba
60 Vreteno náradia
61 Ukazovateľ uhla zošikmenia (vertikálne)
62 Aretačná rukoväť na nastavenie ľubovoľného uhla
63 Ukazovateľ uhla zošikmenia na uhlovom doraze
64 Lupa
65 Ukazovateľ vzdialenosti rezacieho stola
66 Tlačidlo vypínača
zošikmenia
zošikmenia (horizontálne)
