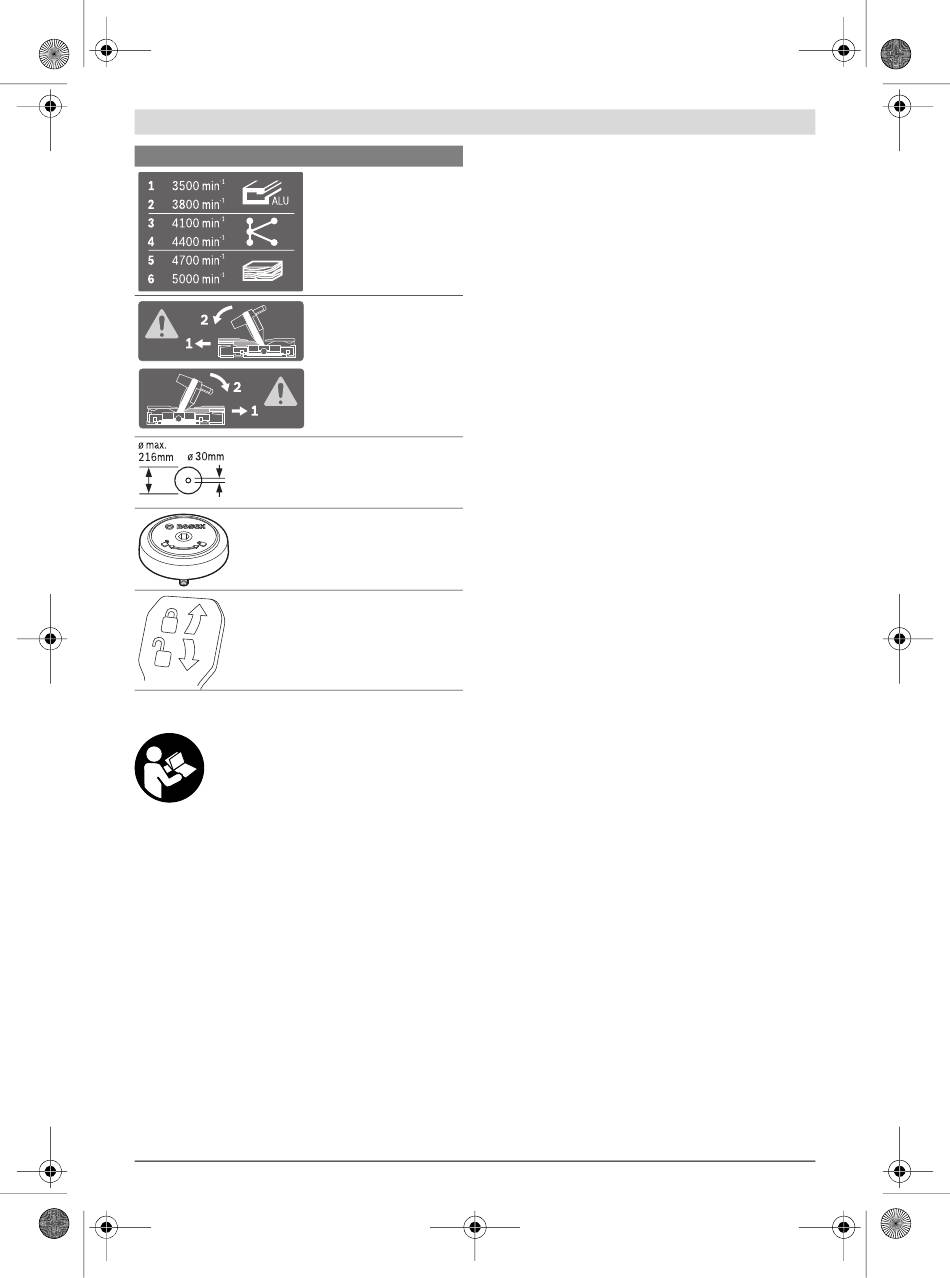

Simboli in njihov pomen
Upoštevajte mere žaginega lista. Premer
izvrtine mora natančno ustrezati vretenu
orodja. Ne uporabljajte reducirnih kosov
ali adapterjev.
Kaže smer vrtenja SDS-čepa za zategova-
nje žaginega lista (v nasprotni smeri urne-
ga kazalca) in za sprostitev žaginega lista
(v smeri urnega kazalca).
Vpenjalo zaprto:
Nastavljen navpični jeralni kot roke orodja
ostane se zadrži.
Vpenjalo odprto:
Lahko se nastavijo vertikalni jeralni koti.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake
zaradi neupoštevanja spodaj navedenih opo-
zoril in napotil lahko povzročijo električni udar,
požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je namenjeno, da kot fiksna naprava izvaja
vzdolžne in prečne reze z ravnim potekom reza v les. Pri tem
so možni vodoravni jeralni koti od –52° do +60°, ter navpični
jeralni koti od 47° (leva stran) do 47° (desna stran).
Moč električnega orodja je primerna za žaganje trdega in meh-
kega lesa ter ivernih in vlaknenih plošč.
Pri uporabi ustreznih žaginih listov je možno žaganje alumini-
jastih profilov in umetnih mas.
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.
1 Potezna naprava
2 Izmet ostružkov
3 Ročaj za transportiranje
4 Justirni vijak globinskega omejila
5 Pokrov laserja
6 Drsni valjček
Bosch Power Tools
7 Vklopno/izklopno stikalo
8 Ročaj
Preglednica prikazuje pri-
9 Aretirno stikalo za sprostitev roke orodja
poročeno stopnjo števila
10 Zaščitni pokrov
vrtljajev glede na materi-
al, ki ga želite obdelati:
11 Premični zaščitni pokrov
aluminij, plastika, les.
12 Žagin list
13 Podaljšek rezalne mize
14 Prislonski trak
Pri žaganju navpičnih ko-
15 Prestavljiv prislonski trak
tov zajere je treba nasta-
16 Zasučna plošča
vljive prislonske trakove
17 Vpenjalna ročica podaljška rezalne mize
izvleči navzven oz. jih pov-
18 Skala za nastavitev jeralnega kota (vodoravno)
sem odstraniti.
19 Vložna plošča
20 Aretirna sponka
21 Gumb za nastavitev poljubnega jeralnega kota (vodoravno)
22 Ročica za prednastavitev jeralnega kota (vodoravno)
23 Noga za zaščito pred prevrnitvijo
24 Kotni kazalnik (vodoravno)
25 Zareze za standardni jeralni kot
26 Izvrtine za montažo
27 Prijemna vdolbina
28 Arertirni vijak prestavljivega prislonskega traku
29 Primež
30 Odvajalnik ostružkov
31 Prislon za navpični standardni jeralni kot 45°, 22,5° in
32 Skala za nastavitev jeralnega kota (navpično)
33 Kotni kazalnik (navpično) za desno območje jeralnega
34 Globinsko omejilo
35 Nastavitveni gumb potezne naprave
36 Šesterorobi ključ (5 mm)
37 Izvrtine za primež
38 Dolžinski prislon*
39 Transportno varovalo
40 Regulator števila vrtljajev
41 Opozorilna ploščica laserja
42 Stikalo za laser (označitev rezalne linije)
43 Vpenjalna ročica za poljubne jeralne kote (navpično)
44 Kotni kazalnik (navpično) za levo območje jeralnega kota
45 Podaljšek za noge
46 Prislon za navpični standardni jeralni kot 0°.
47 Blokada vretena
48 Notranji šestrobni vijak (5 mm) za pritrditev žaginega
49 Vpenjalna prirobnica
50 Notranja vpenjalna prirobnica
51 SDS-čep
52 Navojna ročica
53 Izhod laserskega žarka
54 Vijaki za vložno ploščo
55 Aretirni vijak dolžinskega prislona*
