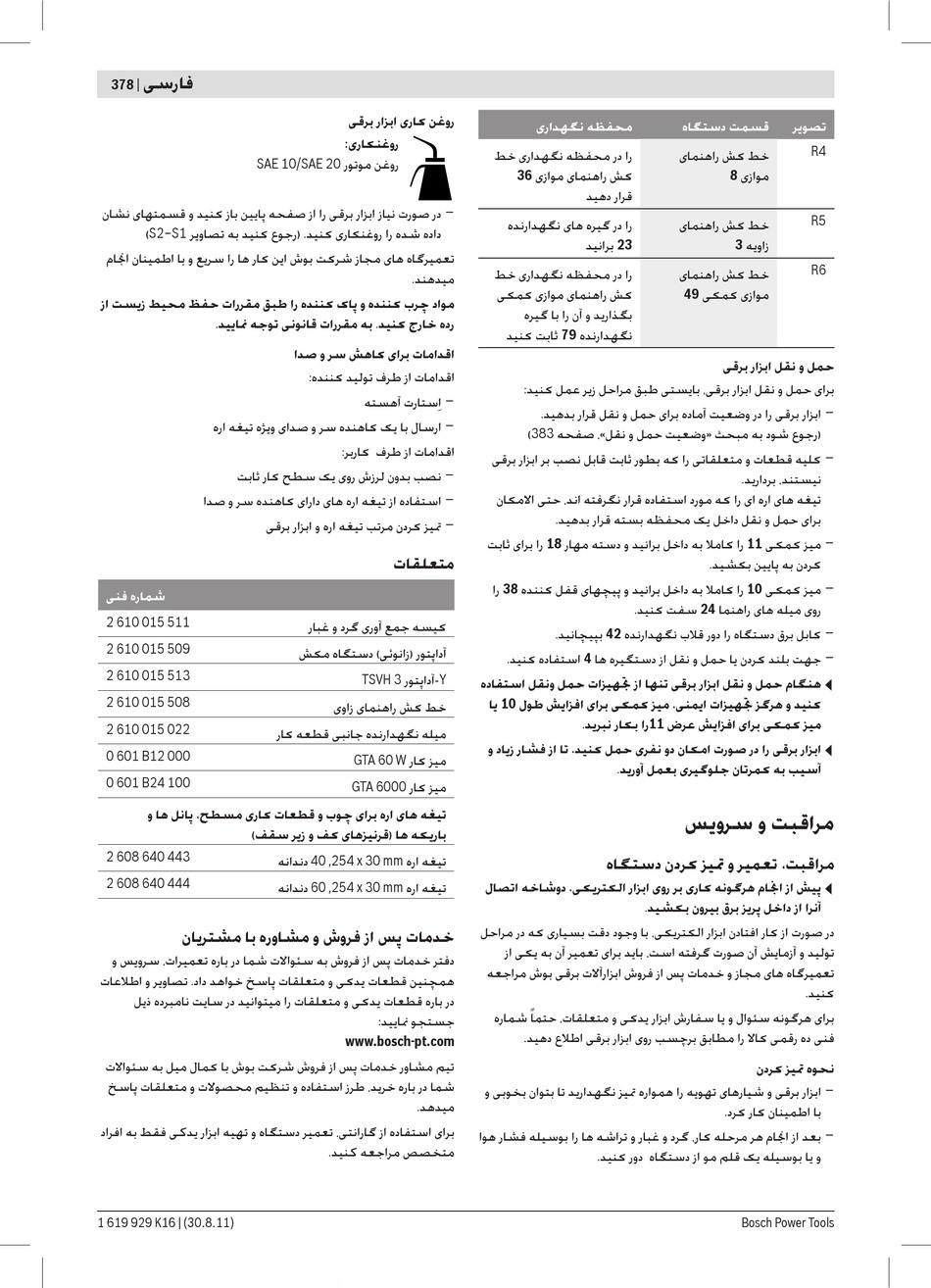

Bosch GTS 10 XC Professional Originalbetriebsanleitung Seite 378

378 |
‫ﻓﺎﺭﺳﯽ‬
SAE 10/SAE 20
‫ﺩﺭ ﺻﻮﺭﺕ ﻧﯿﺎﺯ ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ ﺭﺍ ﺍﺯ ﺻﻔﺤﻪ ﭘﺎﯾﯿﻦ ﺑﺎﺯ ﮐﻨﯿﺪ ﻭ ﻗﺴﻤﺘﻬﺎی ﻧﺸﺎﻥ‬
S2–S1
( ‫ﺩﺍﺩﻩ ﺷﺪﻩ ﺭﺍ ﺭﻭﻏﻨﮑﺎﺭی ﮐﻨﯿﺪ. )ﺭﺟﻮﻉ ﮐﻨﻴﺪ ﺑﻪ ﺗﺼﺎﻭﻳﺮ‬
‫ﺗﻌﻤﯿﺮﮔﺎﻩ ﻫﺎی ﻣﺠﺎﺯ ﺷﺮﮐﺖ ﺑﻮﺵ ﺍﯾﻦ ﮐﺎﺭ ﻫﺎ ﺭﺍ ﺳﺮﯾﻊ ﻭ ﺑﺎ ﺍﻃﻤﯿﻨﺎﻥ ﺍﳒﺎﻡ‬
‫ﻣﻮﺍﺩ ﭼﺮﺏ ﮐﻨﻨﺪﻩ ﻭ ﭘﺎک ﮐﻨﻨﺪﻩ ﺭﺍ ﻃﺒﻖ ﻣﻘﺮﺭﺍﺕ ﺣﻔﻆ ﻣﺤﯿﻂ ﺯﯾﺴﺖ ﺍﺯ‬
.‫ﺭﺩﻩ ﺧﺎﺭﺝ ﮐﻨﯿﺪ. ﺑﻪ ﻣﻘﺮﺭﺍﺕ ﻗﺎﻧﻮﻧﯽ ﺗﻮﺟﻪ ﳕﺎﯾﯿﺪ‬
‫ﺍﺭﺳﺎﻝ ﺑﺎ ﯾﮏ ﮐﺎﻫﻨﺪﻩ ﺳﺮ ﻭ ﺻﺪﺍی ﻭﯾﮋﻩ ﺗﯿﻐﻪ ﺍﺭﻩ‬
‫ﻧﺼﺐ ﺑﺪﻭﻥ ﻟﺮﺯﺵ ﺭﻭی ﯾﮏ ﺳﻄﺢ ﮐﺎﺭ ﺛﺎﺑﺖ‬
‫ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﺗﯿﻐﻪ ﺍﺭﻩ ﻫﺎی ﺩﺍﺭﺍی ﮐﺎﻫﻨﺪﻩ ﺳﺮ ﻭ ﺻﺪﺍ‬
‫ﲤﯿﺰ ﮐﺮﺩﻥ ﻣﺮﺗﺐ ﺗﯿﻐﻪ ﺍﺭﻩ ﻭ ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ‬
‫ﺷﻤﺎﺭﻩ ﻓﻨﯽ‬
2 610 015 511
2 610 015 509
2 610 015 513
2 610 015 508
2 610 015 022
0 601 B12 000
0 601 B24 100
‫ﺗﯿﻐﻪ ﻫﺎی ﺍﺭﻩ ﺑﺮﺍی ﭼﻮﺏ ﻭ ﻗﻄﻌﺎﺕ ﮐﺎﺭی ﻣﺴﻄﺢ، ﭘﺎﻧﻞ ﻫﺎ ﻭ‬
(‫ﺑﺎﺭﯾﮑﻪ ﻫﺎ )ﻗﺮﻧﯿﺰﻫﺎی ﮐﻒ ﻭ ﺯﯾﺮ ﺳﻘﻒ‬
2 608 640 443
2 608 640 444
‫ﺧﺪﻣﺎﺕ ﭘﺲ ﺍﺯ ﻓﺮﻭﺵ ﻭ ﻣﺸﺎﻭﺭﻩ ﺑﺎ ﻣﺸﺘﺮﯾﺎﻥ‬
‫ﺩﻓﺘﺮ ﺧﺪﻣﺎﺕ ﭘﺲ ﺍﺯ ﻓﺮﻭﺵ ﺑﻪ ﺳﺌﻮﺍﻻﺕ ﺷﻤﺎ ﺩﺭ ﺑﺎﺭﻩ ﺗﻌﻤﯿﺮﺍﺕ، ﺳﺮﻭﯾﺲ ﻭ‬
‫ﻫﻤﭽﻨﯿﻦ ﻗﻄﻌﺎﺕ ﯾﺪﮐﯽ ﻭ ﻣﺘﻌﻠﻘﺎﺕ ﭘﺎﺳﺦ ﺧﻮﺍﻫﺪ ﺩﺍﺩ. ﺗﺼﺎﻭﯾﺮ ﻭ ﺍﻃﻼﻋﺎﺕ‬
‫ﺩﺭ ﺑﺎﺭﻩ ﻗﻄﻌﺎﺕ ﯾﺪﮐﯽ ﻭ ﻣﺘﻌﻠﻘﺎﺕ ﺭﺍ ﻣﯿﺘﻮﺍﻧﯿﺪ ﺩﺭ ﺳﺎﯾﺖ ﻧﺎﻣﺒﺮﺩﻩ ﺫﯾﻞ‬
‫ﺗﯿﻢ ﻣﺸﺎﻭﺭ ﺧﺪﻣﺎﺕ ﭘﺲ ﺍﺯ ﻓﺮﻭﺵ ﺷﺮﮐﺖ ﺑﻮﺵ ﺑﺎ ﮐﻤﺎﻝ ﻣﯿﻞ ﺑﻪ ﺳﺌﻮﺍﻻﺕ‬
‫ﺷﻤﺎ ﺩﺭ ﺑﺎﺭﻩ ﺧﺮﯾﺪ، ﻃﺮﺯ ﺍﺳﺘﻔﺎﺩﻩ ﻭ ﺗﻨﻈﯿﻢ ﻣﺤﺼﻮﻻﺕ ﻭ ﻣﺘﻌﻠﻘﺎﺕ ﭘﺎﺳﺦ‬
‫ﺑﺮﺍی ﺍﺳﺘﻔﺎﺩﻩ ﺍﺯ ﮔﺎﺭﺍﻧﺘﯽ، ﺗﻌﻤﻴﺮ ﺩﺳﺘﮕﺎﻩ ﻭ ﺗﻬﻴﻪ ﺍﺑﺰﺍﺭ ﻳﺪﻛﯽ ﻓﻘﻂ ﺑﻪ ﺍﻓﺮﺍﺩ‬
1 619 929 K16 | (30.8.11)
‫ﺭﻭﻏﻦ ﮐﺎﺭی ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ‬
:‫ﺭﻭﻏﻨﮑﺎﺭی‬
‫ﺭﻭﻏﻦ ﻣﻮﺗﻮﺭ‬
–
.‫ﻣﯿﺪﻫﻨﺪ‬
‫ﺍﻗﺪﺍﻣﺎﺕ ﺑﺮﺍی ﮐﺎﻫﺶ ﺳﺮ ﻭ ﺻﺪﺍ‬
:‫ﺍﻗﺪﺍﻣﺎﺕ ﺍﺯ ﻃﺮﻑ ﺗﻮﻟﯿﺪ ﮐﻨﻨﺪﻩ‬
–
‫ﺍ ﹺ ﺳﺘﺎﺭﺕ ﺁﻫﺴﺘﻪ‬
–
:‫ﺍﻗﺪﺍﻣﺎﺕ ﺍﺯ ﻃﺮﻑ ﮐﺎﺭﺑﺮ‬
–
–
–
‫ﻣﺘﻌﻠﻘﺎﺕ‬
‫ﮐﯿﺴﻪ ﺟﻤﻊ ﺁﻭﺭی ﮔﺮﺩ ﻭ ﻏﺒﺎﺭ‬
‫ﺁﺩﺍﭘﺘﻮﺭ )ﺯﺍﻧﻮﺋﯽ( ﺩﺳﺘﮕﺎﻩ ﻣﮑﺶ‬
TSVH 3 Y
‫-ﺁﺩﺍﭘﺘﻮﺭ‬
‫ﺧﻂ ﮐﺶ ﺭﺍﻫﻨﻤﺎی ﺯﺍﻭی‬
‫ﻣﻴﻠﻪ ﻧﮕﻬﺪﺍﺭﻧﺪﻩ ﺟﺎﻧﺒﯽ ﻗﻄﻌﻪ ﮐﺎﺭ‬
GTA 60 W
‫ﻣﯿﺰ ﮐﺎﺭ‬
GTA 6000
‫ﻣﯿﺰ ﮐﺎﺭ‬
40 254 x 30 mm
‫ﺩﻧﺪﺍﻧﻪ‬ , ‫ﺗﯿﻐﻪ ﺍﺭﻩ‬
60 254 x 30 mm
‫ﺩﻧﺪﺍﻧﻪ‬ , ‫ﺗﯿﻐﻪ ﺍﺭﻩ‬
:‫ﺟﺴﺘﺠﻮ ﳕﺎﯾﯿﺪ‬
www.bosch-pt.com
.‫ﻣﯿﺪﻫﺪ‬
.‫ﻣﺘﺨﺼﺺ ﻣﺮﺍﺟﻌﻪ ﻛﻨﻴﺪ‬
‫ﻣﺤﻔﻈﻪ ﻧﮕﻬﺪﺍﺭی‬
‫ﺭﺍ ﺩﺭ ﻣﺤﻔﻈﻪ ﻧﮕﻬﺪﺍﺭی ﺧﻂ‬
‫ﮐﺶ ﺭﺍﻫﻨﻤﺎی ﻣﻮﺍﺯی‬
36
‫ﻗﺮﺍﺭ ﺩﻫﯿﺪ‬
‫ﺭﺍ ﺩﺭ ﮔﯿﺮﻩ ﻫﺎی ﻧﮕﻬﺪﺍﺭﻧﺪﻩ‬
‫ﺑﺮﺍﻧﯿﺪ‬
23
‫ﺭﺍ ﺩﺭ ﻣﺤﻔﻈﻪ ﻧﮕﻬﺪﺍﺭی ﺧﻂ‬
‫ﮐﺶ ﺭﺍﻫﻨﻤﺎی ﻣﻮﺍﺯی ﮐﻤﮑﯽ‬
‫ﺑﮕﺬﺍﺭﯾﺪ ﻭ ﺁﻥ ﺭﺍ ﺑﺎ ﮔﯿﺮﻩ‬
‫ﺛﺎﺑﺖ ﮐﻨﯿﺪ‬ ‫ﻧﮕﻬﺪﺍﺭﻧﺪﻩ‬
79
:‫ﺑﺮﺍی ﺣﻤﻞ ﻭ ﻧﻘﻞ ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ، ﺑﺎﯾﺴﺘﯽ ﻃﺒﻖ ﻣﺮﺍﺣﻞ ﺯﯾﺮ ﻋﻤﻞ ﮐﻨﯿﺪ‬
.‫ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ ﺭﺍ ﺩﺭ ﻭﺿﻌﯿﺖ ﺁﻣﺎﺩﻩ ﺑﺮﺍی ﺣﻤﻞ ﻭ ﻧﻘﻞ ﻗﺮﺍﺭ ﺑﺪﻫﯿﺪ‬
383
( ‫)ﺭﺟﻮﻉ ﺷﻮﺩ ﺑﻪ ﻣﺒﺤﺚ »ﻭﺿﻌﯿﺖ ﺣﻤﻞ ﻭ ﻧﻘﻞ«، ﺻﻔﺤﻪ‬
‫ﮐﻠﯿﻪ ﻗﻄﻌﺎﺕ ﻭ ﻣﺘﻌﻠﻘﺎﺗﯽ ﺭﺍ ﮐﻪ ﺑﻄﻮﺭ ﺛﺎﺑﺖ ﻗﺎﺑﻞ ﻧﺼﺐ ﺑﺮ ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ‬
‫ﺗﯿﻐﻪ ﻫﺎی ﺍﺭﻩ ﺍی ﺭﺍ ﮐﻪ ﻣﻮﺭﺩ ﺍﺳﺘﻔﺎﺩﻩ ﻗﺮﺍﺭ ﻧﮕﺮﻓﺘﻪ ﺍﻧﺪ، ﺣﺘﯽ ﺍﻻﻣﮑﺎﻥ‬
.‫ﺑﺮﺍی ﺣﻤﻞ ﻭ ﻧﻘﻞ ﺩﺍﺧﻞ ﯾﮏ ﻣﺤﻔﻈﻪ ﺑﺴﺘﻪ ﻗﺮﺍﺭ ﺑﺪﻫﯿﺪ‬
‫ﺭﺍ ﺑﺮﺍی ﺛﺎﺑﺖ‬ ‫ﺭﺍ ﮐﺎﻣﻼ ﺑﻪ ﺩﺍﺧﻞ ﺑﺮﺍﻧﯿﺪ ﻭ ﺩﺳﺘﻪ ﻣﻬﺎﺭ‬
18
‫ﺭﺍ‬ ‫ﺭﺍ ﮐﺎﻣﻼ ﺑﻪ ﺩﺍﺧﻞ ﺑﺮﺍﻧﯿﺪ ﻭ ﭘﯿﭽﻬﺎی ﻗﻔﻞ ﮐﻨﻨﺪﻩ‬
38
.‫ﺳﻔﺖ ﮐﻨﯿﺪ‬
.‫ﺑﭙﯿﭽﺎﻧﯿﺪ‬ ‫ﮐﺎﺑﻞ ﺑﺮﻕ ﺩﺳﺘﮕﺎﻩ ﺭﺍ ﺩﻭﺭ ﻗﻼﺏ ﻧﮕﻬﺪﺍﺭﻧﺪﻩ‬
42
.‫ﺍﺳﺘﻔﺎﺩﻩ ﮐﻨﯿﺪ‬ ‫ﺟﻬﺖ ﺑﻠﻨﺪ ﮐﺮﺩﻥ ﯾﺎ ﺣﻤﻞ ﻭ ﻧﻘﻞ ﺍﺯ ﺩﺳﺘﮕﯿﺮﻩ ﻫﺎ‬
4
‫ﻫﻨﮕﺎﻡ ﺣﻤﻞ ﻭ ﻧﻘﻞ ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ ﺗﻨﻬﺎ ﺍﺯ ﲡﻬﯿﺰﺍﺕ ﺣﻤﻞ ﻭﻧﻘﻞ ﺍﺳﺘﻔﺎﺩﻩ‬
‫ﯾﺎ‬ ‫ﮐﻨﯿﺪ ﻭ ﻫﺮﮔﺰ ﲡﻬﯿﺰﺍﺕ ﺍﯾﻤﻨﯽ، ﻣﯿﺰ ﮐﻤﮑﯽ ﺑﺮﺍی ﺍﻓﺰﺍﯾﺶ ﻃﻮﻝ‬
10
.‫ﺭﺍ ﺑﮑﺎﺭ ﻧﺒﺮﯾﺪ‬
11
‫ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ ﺭﺍ ﺩﺭ ﺻﻮﺭﺕ ﺍﻣﮑﺎﻥ ﺩﻭ ﻧﻔﺮی ﺣﻤﻞ ﮐﻨﯿﺪ، ﺗﺎ ﺍﺯ ﻓﺸﺎﺭ ﺯﯾﺎﺩ ﻭ‬
.‫ﺁﺳﯿﺐ ﺑﻪ ﮐﻤﺮﺗﺎﻥ ﺟﻠﻮﮔﯿﺮی ﺑﻌﻤﻞ ﺁﻭﺭﯾﺪ‬
‫ﻣﺮﺍﻗﺒﺖ، ﺗﻌﻤﯿﺮ ﻭ ﲤﯿﺰ ﮐﺮﺩﻥ ﺩﺳﺘﮕﺎﻩ‬
‫ﭘﯿﺶ ﺍﺯ ﺍﳒﺎﻡ ﻫﺮﮔﻮﻧﻪ ﮐﺎﺭی ﺑﺮ ﺭﻭی ﺍﺑﺰﺍﺭ ﺍﻟﮑﺘﺮﯾﮑﯽ، ﺩﻭﺷﺎﺧﻪ ﺍﺗﺼﺎﻝ‬
.‫ﺁﻧﺮﺍ ﺍﺯ ﺩﺍﺧﻞ ﭘﺮﯾﺰ ﺑﺮﻕ ﺑﯿﺮﻭﻥ ﺑﮑﺸﯿﺪ‬
‫ﺩﺭ ﺻﻮﺭﺕ ﺍﺯ ﮐﺎﺭ ﺍﻓﺘﺎﺩﻥ ﺍﺑﺰﺍﺭ ﺍﻟﮑﺘﺮﯾﮑﯽ، ﺑﺎ ﻭﺟﻮﺩ ﺩﻗﺖ ﺑﺴﯿﺎﺭی ﮐﻪ ﺩﺭ ﻣﺮﺍﺣﻞ‬
‫ﺗﻮﻟﯿﺪ ﻭ ﺁﺯﻣﺎﯾﺶ ﺁﻥ ﺻﻮﺭﺕ ﮔﺮﻓﺘﻪ ﺍﺳﺖ، ﺑﺎﯾﺪ ﺑﺮﺍی ﺗﻌﻤﯿﺮ ﺁﻥ ﺑﻪ ﯾﮑﯽ ﺍﺯ‬
‫ﺗﻌﻤﯿﺮﮔﺎﻩ ﻫﺎی ﻣﺠﺎﺯ ﻭ ﺧﺪﻣﺎﺕ ﭘﺲ ﺍﺯ ﻓﺮﻭﺵ ﺍﺑﺰﺍﺭﺁﻻﺕ ﺑﺮﻗﯽ ﺑﻮﺵ ﻣﺮﺍﺟﻌﻪ‬
‫ﺑﺮﺍی ﻫﺮﮔﻮﻧﻪ ﺳﺌﻮﺍﻝ ﻭ ﯾﺎ ﺳﻔﺎﺭﺵ ﺍﺑﺰﺍﺭ ﯾﺪﮐﯽ ﻭ ﻣﺘﻌﻠﻘﺎﺕ، ﺣﺘﻤ ﺎ ﹰ ﺷﻤﺎﺭﻩ‬
.‫ﻓﻨﯽ ﺩﻩ ﺭﻗﻤﯽ ﮐﺎﻻ ﺭﺍ ﻣﻄﺎﺑﻖ ﺑﺮﭼﺴﺐ ﺭﻭی ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ ﺍﻃﻼﻉ ﺩﻫﯿﺪ‬
‫ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ ﻭ ﺷﯿﺎﺭﻫﺎی ﺗﻬﻮﯾﻪ ﺭﺍ ﻫﻤﻮﺍﺭﻩ ﲤﯿﺰ ﻧﮕﻬﺪﺍﺭﯾﺪ ﺗﺎ ﺑﺘﻮﺍﻥ ﺑﺨﻮﺑﯽ ﻭ‬
‫ﺑﻌﺪ ﺍﺯ ﺍﳒﺎﻡ ﻫﺮ ﻣﺮﺣﻠﻪ ﮐﺎﺭ، ﮔﺮﺩ ﻭ ﻏﺒﺎﺭ ﻭ ﺗﺮﺍﺷﻪ ﻫﺎ ﺭﺍ ﺑﻮﺳﯿﻠﻪ ﻓﺸﺎﺭ ﻫﻮﺍ‬
.‫ﻭ ﯾﺎ ﺑﻮﺳﯿﻠﻪ ﯾﮏ ﻗﻠﻢ ﻣﻮ ﺍﺯ ﺩﺳﺘﮕﺎﻩ ﺩﻭﺭ ﮐﻨﯿﺪ‬
‫ﻗﺴﻤﺖ ﺩﺳﺘﮕﺎﻩ‬ ‫ﺗﺼﻮﯾﺮ‬
R4
‫ﺧﻂ ﮐﺶ ﺭﺍﻫﻨﻤﺎی‬
‫ﻣﻮﺍﺯی‬
8
R5
‫ﺧﻂ ﮐﺶ ﺭﺍﻫﻨﻤﺎی‬
‫ﺯﺍﻭﯾﻪ‬
3
R6
‫ﺧﻂ ﮐﺶ ﺭﺍﻫﻨﻤﺎی‬
‫ﻣﻮﺍﺯی ﮐﻤﮑﯽ‬
49
‫ﺣﻤﻞ ﻭ ﻧﻘﻞ ﺍﺑﺰﺍﺭ ﺑﺮﻗﯽ‬
–
–
.‫ﻧﯿﺴﺘﻨﺪ، ﺑﺮﺩﺍﺭﯾﺪ‬
–
‫ﻣﯿﺰ ﮐﻤﮑﯽ‬
11
.‫ﮐﺮﺩﻥ ﺑﻪ ﭘﺎﯾﯿﻦ ﺑﮑﺸﯿﺪ‬
–
‫ﻣﯿﺰ ﮐﻤﮑﯽ‬
10
‫ﺭﻭی ﻣﯿﻠﻪ ﻫﺎی ﺭﺍﻫﻨﻤﺎ‬
24
–
–

‫ﻣﯿﺰ ﮐﻤﮑﯽ ﺑﺮﺍی ﺍﻓﺰﺍﯾﺶ ﻋﺮﺽ‬

‫ﻣﺮﺍﻗﺒﺖ ﻭ ﺳﺮﻭﯾﺲ‬

.‫ﮐﻨﯿﺪ‬
‫ﻧﺤﻮﻩ ﲤﯿﺰ ﮐﺮﺩﻥ‬
–
.‫ﺑﺎ ﺍﻃﻤﯿﻨﺎﻥ ﮐﺎﺭ ﮐﺮﺩ‬
–
Bosch Power Tools
