5 | Raccordement

Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l'offre d'accessoires de
LED2WORK.
Sur le luminaire LED se trouve une entrée pour un connecteur femelle Wieland GST18/3. Celui-ci permet de raccorder le
luminaire au secteur AC à l'aide du matériel de raccordement approprié.
Lorsque la lumière LED a été correctement montée et raccordée, elle peut être allumée à l'aide de l'interrupteur situé sur
le boîtier (C). Les accessoires suivants sont disponibles en option pour la commutation et la gradation :
Appareil de commande SYTEMLED EVO (gradation/commutation), câble de connexion 3m
Appareil de commande SYTEMLED EVO (gradation/commutation), câble de connexion 5m
Stick de mémoire SYSTEMLED EVO
Une unité de contrôle SYSTEMLED EVO est connectée à l'entrée (B). L'appareil de commande permet d'allumer la lumière
et de la faire varier jusqu'à une intensité lumineuse de 10 %. L'appareil de commande peut être déconnecté pendant le
fonctionnement et utilisé sur un deuxième SYSTEMLED EVO.
Si le niveau de luminosité réglé par le dispositif de commande doit être sauvegardé sur le premier SYSTEMLED EVO,
la stick mémoire du SYSTEMLED EVO doit être branchée sur l'entrée (B) après avoir retiré l'appareil de commande. En
l'absence d'un appareil de commande ou d'une stick mémoire dans l'entrée (B), un SYSTEMLED EVO démarre toujours à
100% de luminosité après avoir été éteint et rallumé.

6 | Maintenance et entretien

Le luminaire LED ne requiert aucune maintenance de votre part. Ne procédez à aucune modification (à l'exception des
informations sur le montage contenues dans ce mode d'emploi).
18 | BA SYSTEMLED EVO . BA 11/2024
Ne jamais raccorder le luminaire au secteur à l'état activé dans la mesure où le branche-
ment à chaud peut entraîner la détérioration des LED.
Câblage traversant (cascade énergétique) : Le câblage traversant permet de relier
électriquement plusieurs luminaires. La tension réseau de est appliquée sur le premier
luminaire et des câbles de rallonge Wieland permettent de relier entre eux d'autres
luminaires via les entrées et les sorties du boîtier du luminaire.
Cascade énergétique : L'intensité totale des luminaires reliés en chaîne ne doit alors pas
dépasser la protection par fusible du raccordement 230V du lieu d'exploitation.
Le boîtier du luminaire ne doit pas être ouvert.

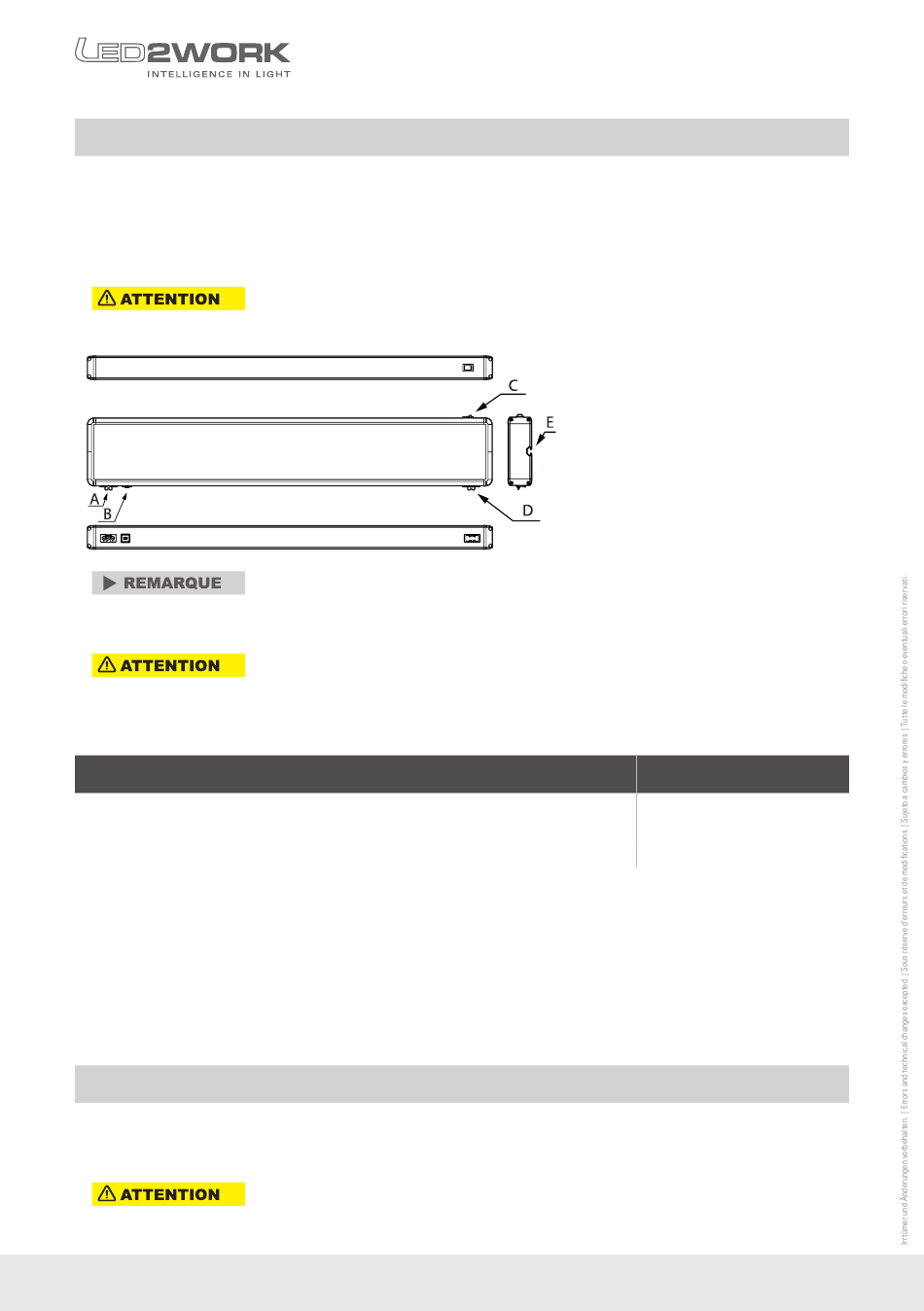

A Entrée alimentation électrique
B Raccordement module de variation
C Interrupteur
D Sortie pour le câblage traversant
E Profilé à rainure en T
N° de commande
240700-01
240700-03
240700-02
