BA SIGNALED II RGB
4 | Montage/fixation
Vérifier l'intégralité du luminaire LED et son état avant de procéder à son l'installation. Ne pas utiliser le luminaire ou les
accessoires s'ils sont endommagés car cela représente un risque de blessure.
Le luminaire LED est livré entièrement monté. Le luminaire LED est livré entièrement monté. Le luminaire se fixe en utilisant
les deux kits de support de luminaire fournis,
Pince à ressort, acier zingué, 1 paire
Pince à ressort avec aimant, 1 paire
Kit de support de luminaire (pièce détachée)
5 | Raccordement
Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l'offre d'accessoires de
LED2WORK.
Le brochage du connecteur M12 est le suivant :
Brochage
Broche 1
= 24V DC
Broche 2
= 24V DC
Broche 3
= GND
Broche 4
= 24V DC
Broche 5
=
inoccupée
2
3
et
. Les pièces de fixation disponibles en option sont les suivantes :
Lors de la fixation du luminaire, veiller à ce que le luminaire soit fixé de manière sûre et
stable. En cas de chute, le poids du luminaire représente un risque de blessure !

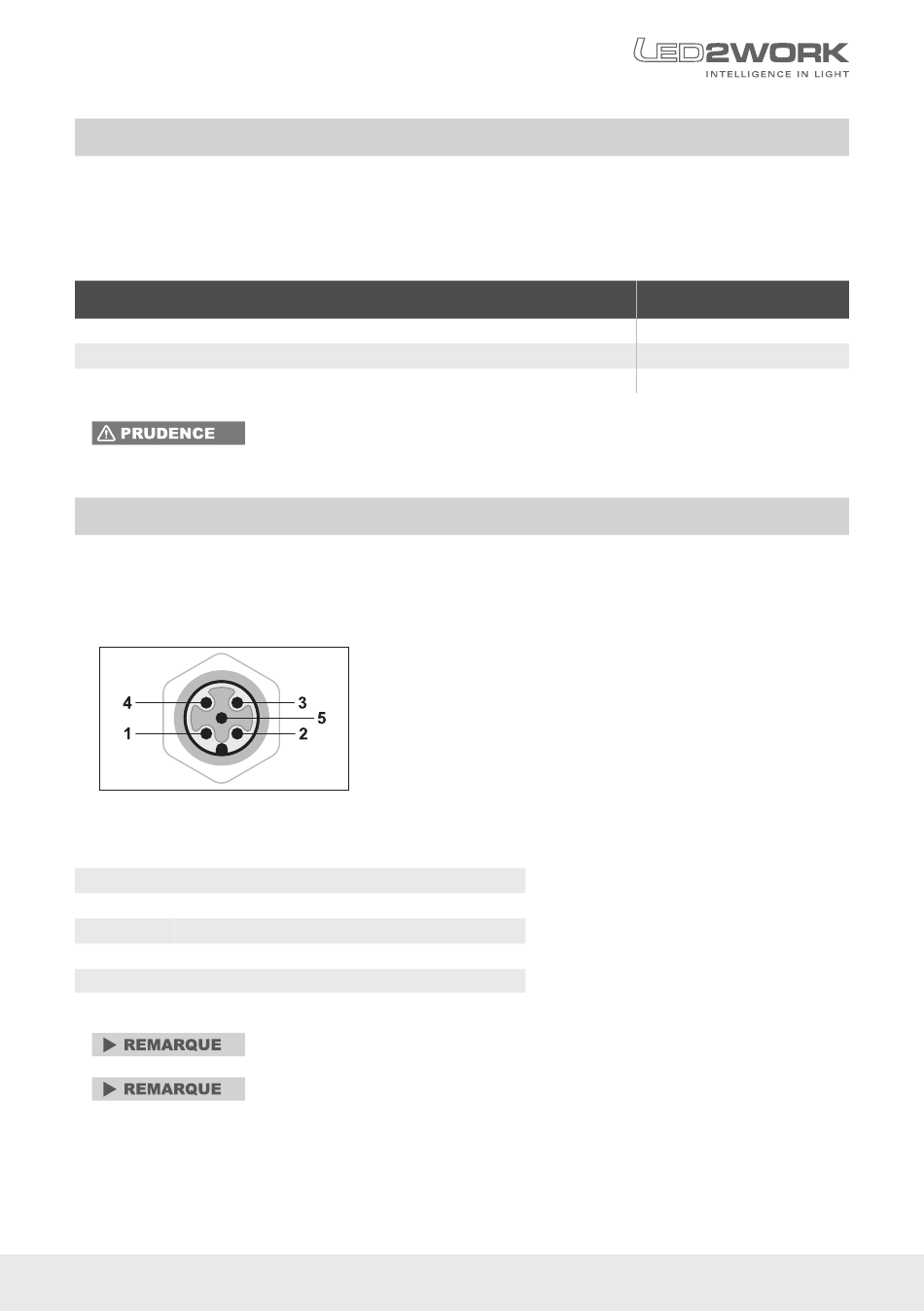

Schéma du connecteur M12
Couleur LED :
vert
Couleur LED :
bleu
Couleur LED :
rouge
Il est possible d'afficher d'autres couleurs en activant simultanément deux ou trois bro-
ches. N'hésitez pas à nous contacter pour de plus amples informations.
Le luminaire ne dispose pas de son propre interrupteur dans la mesure où il est général-
ement allumé et éteint par le biais d'interrupteurs externes de machines et installations.
N° de commande
210200-07
210200-08
210200-18
www.led2work.com | shop.led2work.com
| 15
