4 | Montage/fixation

Vérifier l'intégralité du luminaire LED et son état avant de procéder à son l'installation. Ne pas utiliser le luminaire ou les
accessoires s'ils sont endommagés car cela représente un risque de blessure.

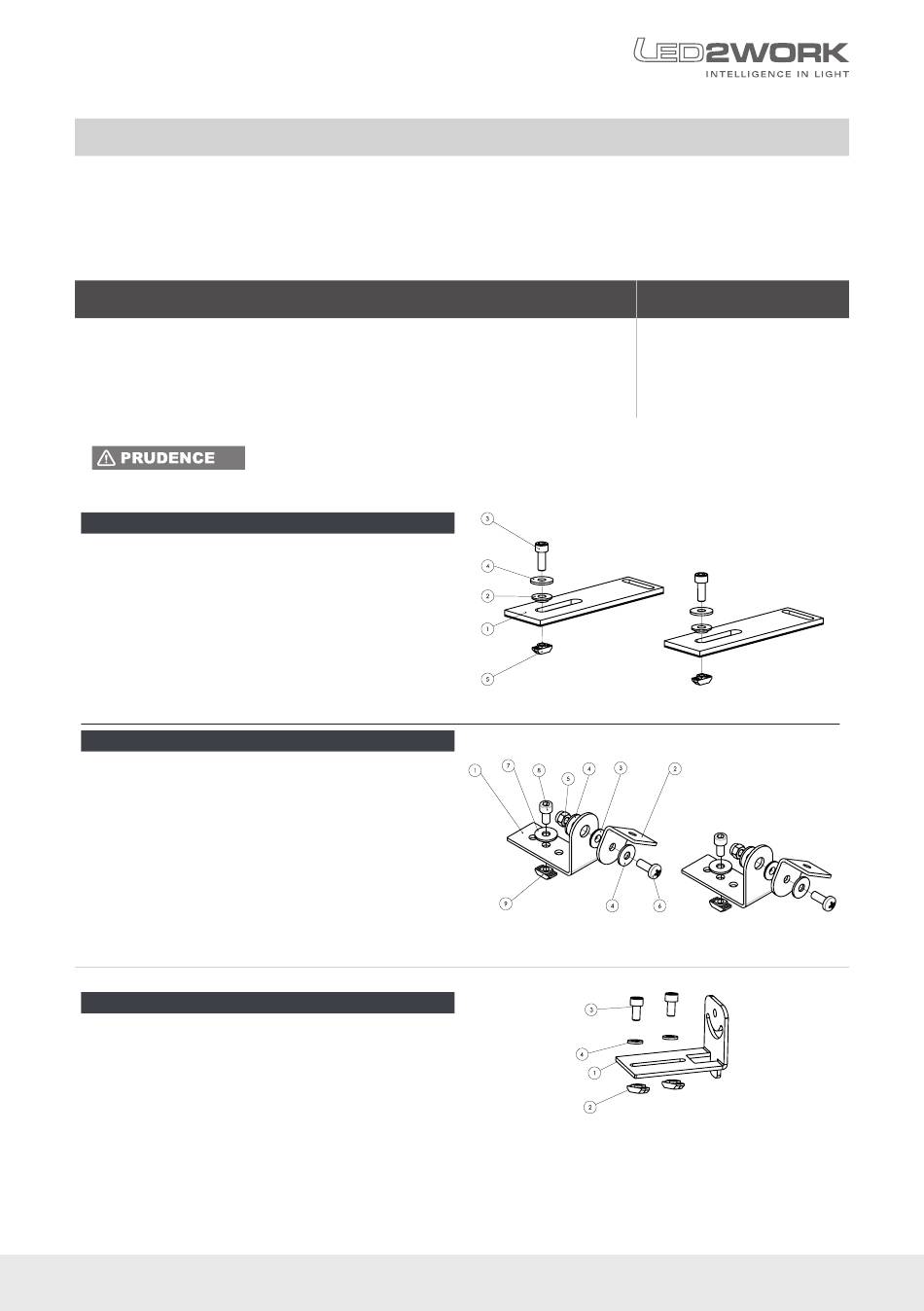

Le luminaire LED est livré entièrement monté. A l'arrière du luminaire se trouve une rainure en T pour un montage via des
écrous en T8. Les pièces de fixation disponibles en option sont les suivantes :
Kit de montage, pivotant, avec isolation ESD, paire
Kit de montage, plat, avec isolation ESD, paire
Kit de montage, frontal, pour longueur de luminaire jusqu'à 500 mm, 1 pièce
Kit de montage, une paire d'écrous à rainure en T avec vis à tête cylindrique
Pièces pour le montage
1 Equerre de montage, plate, isolée
2 Douille isolante M6
3 Vis à tête cylindrique M6x16
4 Rondelle DIN 9021 A2 6,4mm
5 Écrou marteau N8 M6
Pièces pour le montage
1 Elément angulaire long
2 Elément angulaire court
3 Douille isolante M6
4 Rondelle DIN 9021, 6,4 mm, polyamide
5 Contre-écrou M6
6 Vis M6x16 T40
7 Rondelle DIN 9021 A2 6.4mm
8 Vis à tête cylindrique M6x16
9 Ecrou marteau N8 M6
Pièces pour le montage
1 Support de montage pour SYSTEMLED EVO
< 500 mm
2 Ecrou marteau N8 M6
3 Vis DIN 912, M6x12
4 Rondelle DIN 125, 6,2 mm
Lors de la fixation du luminaire, veiller à ce que le luminaire soit fixé de manière sûre et
stable. En cas de chute, le poids du luminaire représente un risque de blessure !
Quantité
2
2
2
2
2
Quantité
2
2
2
2
2
2
2
2
2
Quantité
1
2
2
2
Kit de montage, en option : 240400-05
Kit de montage, en option : 240400-02
Kit de montage, en option : 240400-06
www.led2work.com | shop.led2work.com
N° de commande
240400-02
240400-05
240400-06
240400-07
| 17
