BA LENSLED II
La rondelle d'arrêt fournie permet, si nécessaire, d'immobiliser le bras de la lampe et d'éviter tout pivotement involontaire.
Les pièces de fixation disponibles en option sont les suivantes :
Luminaire à bras articulé Support mural
Luminaire à bras articulé Adaptateur pour profilés à rainure en T
Luminaire à bras articulé Socle à visser, plastique, vis comprises
Luminaire à bras articulé Adaptateur, aluminium
Luminaire à bras articulé Pince de table (pièce détachée)

5 | Raccordement

Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l'offre d'accessoires de
LED2WORK. Raccordement uniquement via le bloc d'alimentation fourni ! Pas de branchement direct au secteur sur
une prise 230V AC !

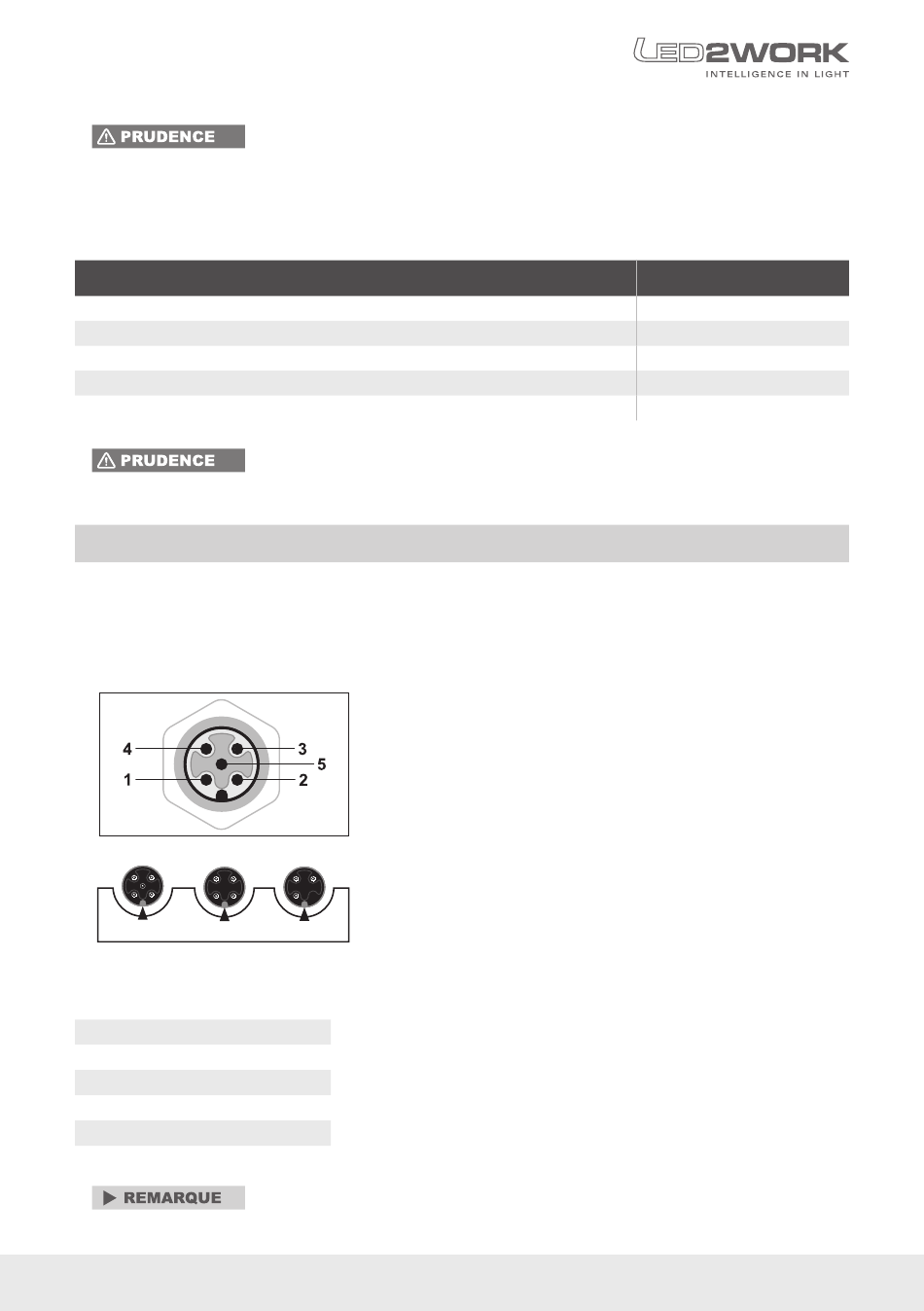

Le brochage du connecteur M12 est le suivant :
BROCHAGE
BROCHE 1 = 24V DC
BROCHE 2 = inoccupée
BROCHE 3 = Masse
BROCHE 4 = 24V DC
BROCHE 5 = inoccupée
Les ressorts du bras articulé sont en tension mécanique. Le dispositif d'arrêt doit être
soigneusement bloqué. Ne pas se pencher directement audessus du luminaire lors du
montage ou du réglage du bras articulé !
Lors de la fixation du luminaire, veiller à ce que le luminaire soit fixé de manière sûre et
stable. En cas de chute, le poids du luminaire représente un risque de blessure !
Schéma du connecteur M12
Variantes possible du connecteur M12
BROCHE 3 = 0V DC. Il est possible d'appliquer une tension de 24V DC sur la broche 1 ou
la broche 4 pour l'alimentation ! Il n'est pas nécessaire d'affecter les broches 1 et 4 en
même temps.
N° de commande
215100-01
215200-01
215400-01
215400-02
215600-01
www.led2work.com | shop.led2work.com | 15
