BA PROFILED DC
Kit de montage, une paire d'écrous à rainure en T avec vis à tête cylindrique
Kit de montage, plat, 1 paire, y compris écrous en T et vis
Kit de montage, pour fixation à l'avant d'un luminaire d'une longueur de 500 mm, 1 pièce

5 | Raccordement

N'utilisez que des blocs d'alimentation à découpage (SMPS) dotés d'une isolation électrique sûre (séparation de
protection, SELV) ! Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans
l'offre d'accessoires de LED2WORK.
Le brochage du connecteur M12 est le suivant :
BROCHAGE
BROCHE 1 = 24V DC
BROCHE 2 = inoccupée
BROCHE 3 = Masse
BROCHE 4 = 24V DC
BROCHE 5 = inoccupée
1
PROFILED DC, luminaire sans variation d'intensité
Pour allumer le luminaire, il suffit, après l'avoir raccordé, d'actionner l'interrupteur situé sur sa face frontale et de le
commuter sur [ I ].
2
PROFILED DC, luminaire avec gradation
Pour allumer le luminaire, activer le bouton poussoir situé sur le côté du corps du luminaire. Maintenez le bouton-pous-
soir enfoncé pour régler l'intensité de la lumière. Une pression répétée sur le bouton éteint la lumière.
Lors de la fixation du luminaire, veiller à ce que le luminaire soit fixé de manière sûre et
stable. En cas de chute, le poids du luminaire représente un risque de blessure !
Pour les USA / CAN : N'utilisez que des blocs d'alimentation de classe 2 de la NEC !
Spécifications du bloc d'alimentation de classe 2 : Tension de sortie : Moins de 60V DC |
Puissance de sortie : Moins de 100 VA

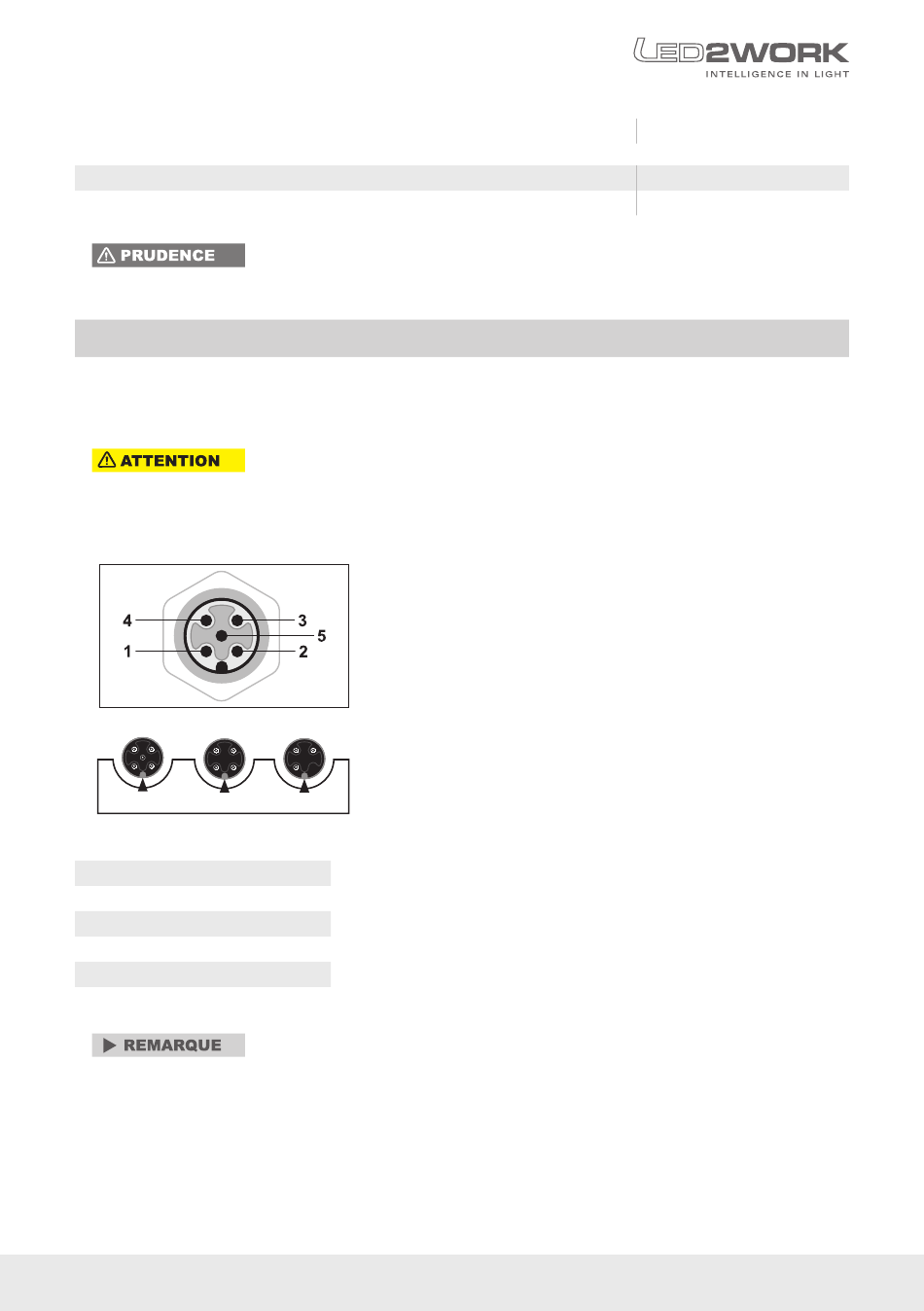

Schéma du connecteur M12
Variantes possible du connecteur M12
BROCHE 3 = 0V DC. Il est possible d'appliquer une tension de 24V DC sur la broche 1 ou
la broche 4 pour l'alimentation ! Il n'est pas nécessaire d'affecter les broches 1 et 4 en
même temps.
240400-03
240400-04
240400-06
