4 | Montaggio/Fissaggio

Prima dell'installazione accertarsi che la lampada a LED sia completa e intatta. Non utilizzare la lampada o gli accessori
se danneggiati, in quanto sussiste il rischio di lesioni.
La lampada a LED è fornita completamente montata. A l'arrière du luminaire se trouve une rainure en T pour un montage
via des écrous en T8. Sono disponibili in opzione i seguenti elementi di fissaggio:
Kit di montaggio, girevole, con isolamento ESD (Electro Static Discharge), coppia
Kit di montaggio, piatto, con isolamento ESD (Electro Static Discharge), coppia
Kit di montaggio, frontale, per apparecchi di lunghezza fino a 500 mm, 1 pezzo
Kit di montaggio, una coppia di dadi per scanalature a T con viti a testa cilindrica

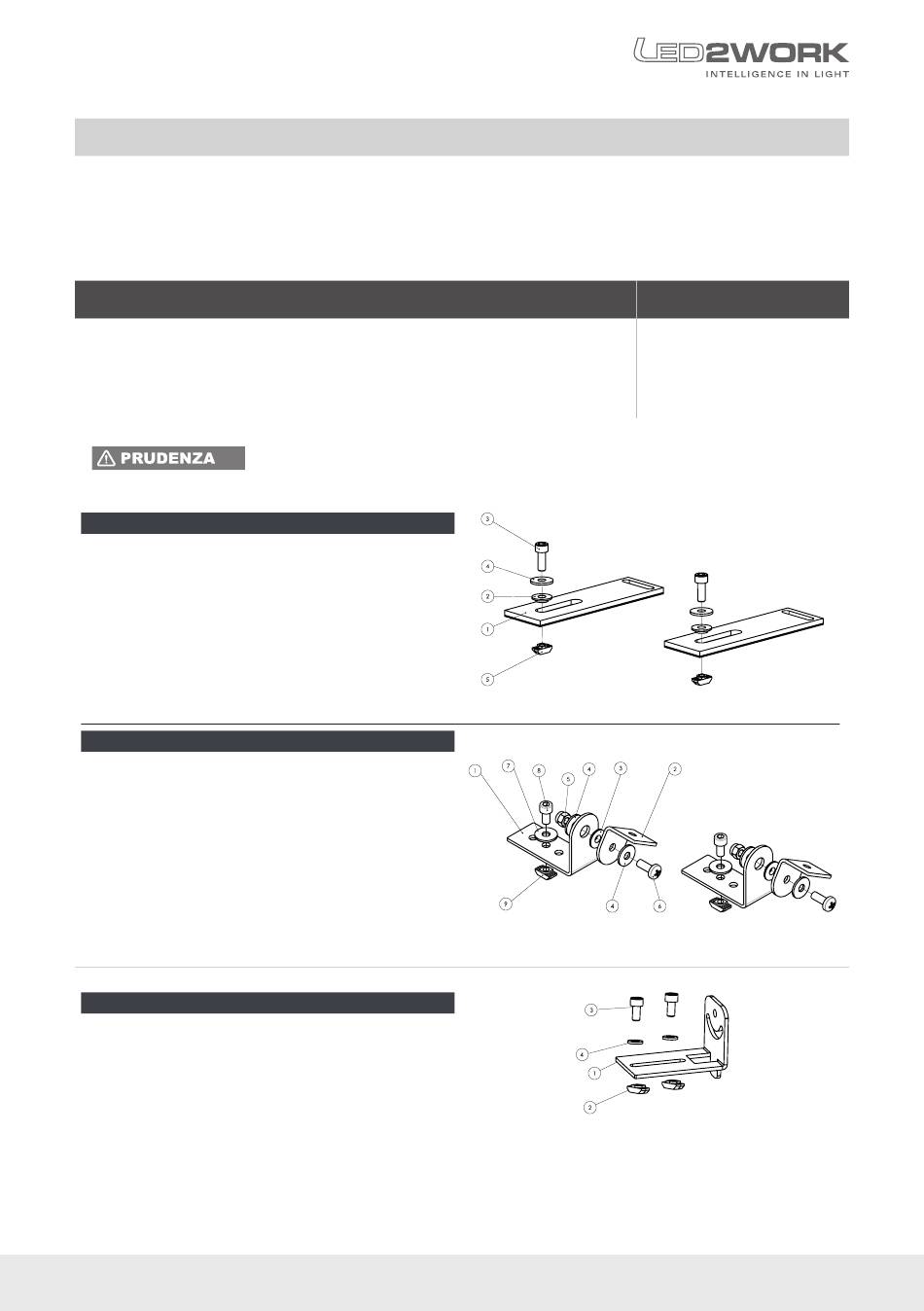

Parti per il montaggio
1 Staffa di montaggio, piatta, isolata
2 Boccola isolante M6
3 Vite a testa cilindrica M6x16
4 Rondella DIN 9021 A2 6,4 mm
5 Dado a martello N8 M6
Parti per il montaggio
1 Elemento angolare lungo
2 Elemento angolare corto
3 Boccola isolante M6
4 Rondella DIN 9021, 6,4 mm, poliammide
5 Dado di bloccaggio M6
6 Vite M6x16 T40
7 Rondella DIN 9021 A2 6,4 mm
8 Vite a testa cilindrica M6x16
9 Dado a martello N8 M6
Parti per il montaggio
1 Staffa di montaggio per SYSTEMLED EVO
< 500 mm
2 Dado a martello N8 M6
3 Vite DIN 912, M6x12
4 Rondella DIN 125, 6,2 mm
È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di
caduta della lampada sussiste il rischio di lesioni.
Quantità
2
2
2
2
2
Quantità
2
2
2
2
2
2
2
2
2
Quantità
1
2
2
2
Kit di montaggio, opzionale: 240400-05
Kit di montaggio, opzionale: 240400-02
Kit di montaggio, opzionale: 240400-06
