PNOZ XV3P

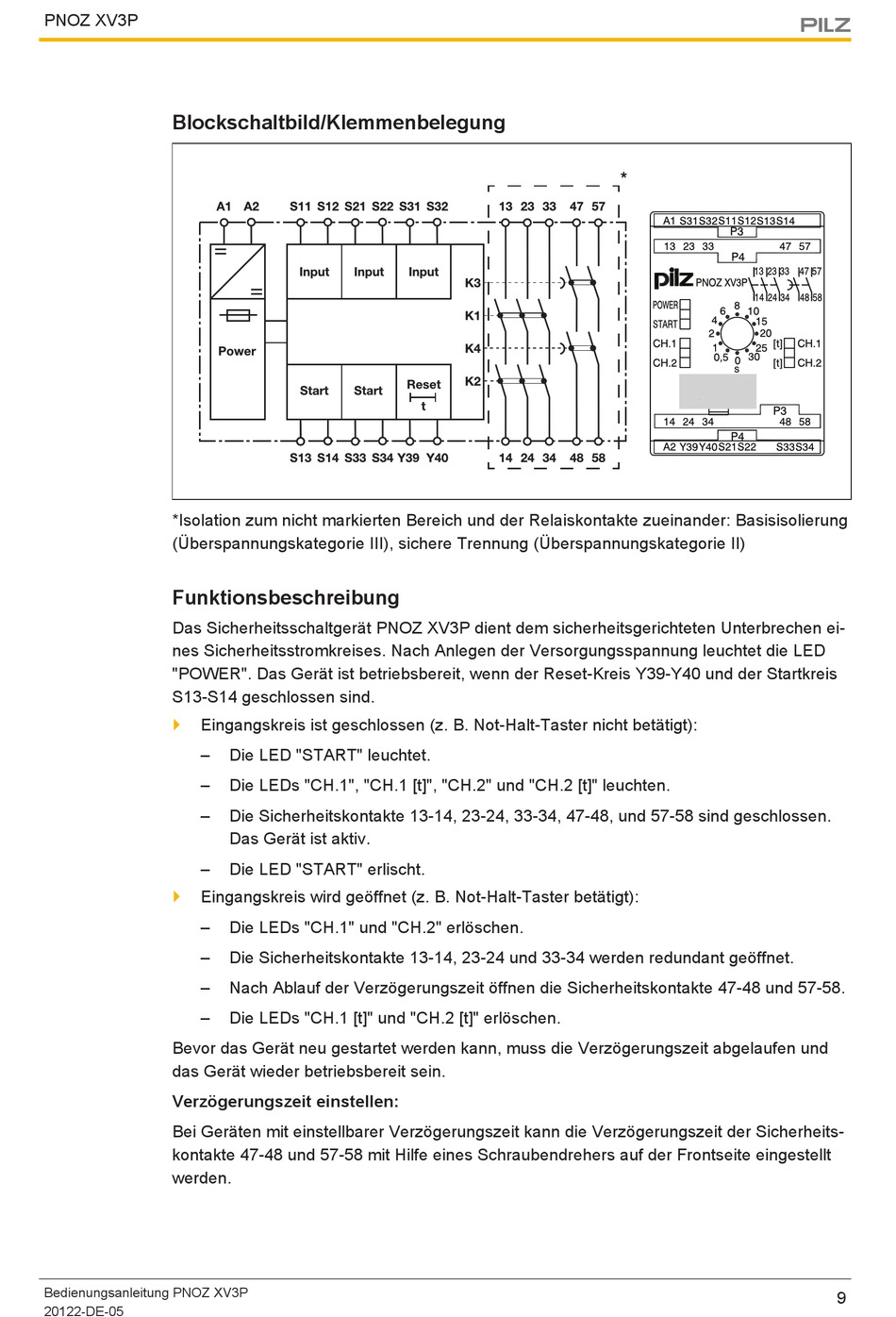

Blockschaltbild/Klemmenbelegung

*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)

Funktionsbeschreibung

Das Sicherheitsschaltgerät PNOZ XV3P dient dem sicherheitsgerichteten Unterbrechen ei-
nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn der Reset-Kreis Y39-Y40 und der Startkreis
S13-S14 geschlossen sind.
}
Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt):
–
–
–
–
}
Eingangskreis wird geöffnet (z. B. Not-Halt-Taster betätigt):
–
–
–
–
Bevor das Gerät neu gestartet werden kann, muss die Verzögerungszeit abgelaufen und
das Gerät wieder betriebsbereit sein.
Verzögerungszeit einstellen:
Bei Geräten mit einstellbarer Verzögerungszeit kann die Verzögerungszeit der Sicherheits-
kontakte 47-48 und 57-58 mit Hilfe eines Schraubendrehers auf der Frontseite eingestellt
werden.
Bedienungsanleitung PNOZ XV3P
20122-DE-05
Die LED "START" leuchtet.
Die LEDs "CH.1", "CH.1 [t]", "CH.2" und "CH.2 [t]" leuchten.
Die Sicherheitskontakte 13-14, 23-24, 33-34, 47-48, und 57-58 sind geschlossen.
Das Gerät ist aktiv.
Die LED "START" erlischt.
Die LEDs "CH.1" und "CH.2" erlöschen.
Die Sicherheitskontakte 13-14, 23-24 und 33-34 werden redundant geöffnet.
Nach Ablauf der Verzögerungszeit öffnen die Sicherheitskontakte 47-48 und 57-58.
Die LEDs "CH.1 [t]" und "CH.2 [t]" erlöschen.
*
